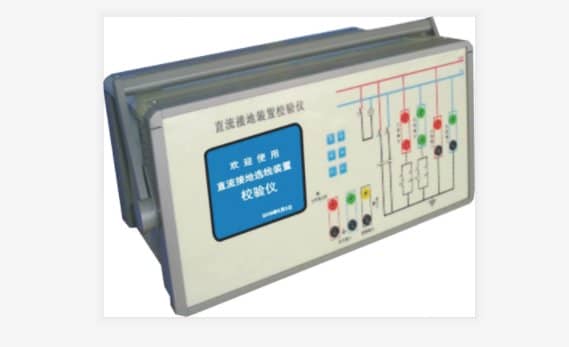

直流接地監測裝置校驗儀廠家簡介
武漢摩恩提供便直流接地監測裝置校驗儀廠家價格，直流接地監測裝置校驗儀廠家報價，產品選型，技術支持，校驗儀由可調電源模塊，接地電阻陣列，接地電容陣列，交流電源模塊，精密測量模塊以及控制系統和人機界面組成。
直流接地監測裝置校驗儀廠家原理介紹
校驗儀內部提供可調直流電源模塊，即可以模擬直流系統，將被測裝置脫離原系統進行校驗，也可以在原系統上對被測絕緣檢測設備進行校驗。
校驗儀由可調電源模塊，接地電阻陣列，接地電容陣列，交流電源模塊，精密測量模塊以及控制系統和人機界面組成。
在離線模式下，可將被測裝置退出原監測系統，接入校驗儀提供的模擬直流系統中，在該模擬直流系統中，通過控制系統對接地電阻陣列，接地電容陣列及交流接地模塊等的不同組合的控制，可完成對被測絕緣檢測設備各項功能的校驗工作。
在在線模式下，可將校驗儀接入與被測裝置工作的同一系統中，此時，校驗儀內部的可調直流電源模塊處于斷路狀態，所有校驗功能項將在原直流系統中進行。
直流接地監測裝置校驗儀廠家功能特點
3.1 主要功能介紹
1.可在線或離線對絕緣監測裝置或便攜式接地查找儀進行校驗；
2.裝置具有正極接地測試功能，可對被測裝置進行正極接地測試精度及正極接地報警精度進行測試；
3.裝置具有負極接地測試功能，可對被測裝置進行負極接地測試精度及負極接地報警精度進行測試；
4.裝置具有兩極接地測試功能，可對被測裝置進行兩極接地功能檢測，兩極接地阻抗提供五組預設值，用戶可自行設置組合；
5.裝置具有電壓精度測試功能，裝置內部設有可調直流電壓系統，用戶可設定多個電壓測試點，對被測裝置電壓測量精度進行測試；
6.裝置具有電壓越限告警測試功能，用戶通過設置改變裝置內部可調直流電壓系統輸出電壓，可對被測裝置電壓越限告警功能進行檢測；（該項功能在離線模式下測試）
7.裝置具有交流接地測試功能，可對被測裝置交流接地檢測功能進行校驗；（該項功能在離線模式下測試）
8.裝置具有平衡電橋檢測功能，通過該項功能，用戶可對被測裝置或直流系統的正對地絕緣電阻，負對地絕緣電阻，平衡電橋大小進行檢測；
9.裝置具有系統抗分布電容測試功能，用戶可對系統正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；
10.裝置具有支路抗分布電容測試功能，用戶可對支路正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；
11.裝置具有信號分析功能，對于需要通過發信號進行接地檢測的設備，可通過該項功能對被測裝置的信號幅度，頻率，功率等參數進行分析。
12.裝置可以模擬單電源形成的環路情況，將環路開關打開之后，可以檢驗被測裝置在環路電流下的校驗能力。
直流接地監測裝置校驗儀廠家裝置特點
1.高可靠性的設計
硬件可靠性：
裝置采用進口16位微控制器做主系統，硬件設計嚴格按照電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。
軟件可靠性：
軟件中引入了多種保護模式與提示模式，在測試項目中加入測試時間功能，測試達到設定時間之后自動解除測試狀態，使被測系統恢復正常
2.精密選材
裝置電壓采樣采用高精度的進口模數轉換芯片，確保高精度采樣要求；
裝置接地電阻陣列均采用高精度大功率電阻，確保高控制精度要求。
3.人性化的人機交互界面
裝置采用5.6寸真彩液晶屏與高分辨率觸摸屏做為人機交互界面的核心，使用舒適，操作方便捷；
裝置在設置界面中引入了多種復選框的輸入形式，用戶只需輕輕一點即可完成多種復雜組合功能項的設置；
人性化的人機界面還包括友好的用戶提示，在進行部分功能項測試時，液晶界面上會出現詳細的提示說明，指引順利完成測試過程。
4.智能化的測試流程
在參數設置界面中具備多點設置功能，只需用手指一點即可完成多個測試點的選擇功能，用戶zui多可選擇五個測試點進行連續測試；
在多點測試過程中用戶可對測試時間間隔進行設置，在設定好時間間隔后按開始測試，裝置即會自動完成多個測試點的校驗工作，而不需用戶反復設置。
5.完備的測試功能
裝置提供了在線測試模式與離線測試模式的選擇，即可在系統對絕緣監測裝置進行校驗，也可以采用裝置內部提供的電源，用裝置內部提供的模擬直流系統對絕緣監測裝置進行更為完備的校驗。
直流接地監測裝置校驗儀廠家主要技術指標
1．使用環境
a)工作電源：AC220V±15%
b)環境溫度：-20℃—45℃
c)相對濕度：0—90%
2．可控直流電源參數
a)直流電源輸出：0-260V可設定
b)電壓輸出控制精度：0.2%
c)zui大輸出電流為1.2A
3．交流電源參數
a)輸出電壓等級：AC220V，AC50V
4．直流電壓測量
a)直流電壓測量分辨率：0.1V
b)正對地電壓測量精度：0.1%
c)負對地電壓測量精度：0.1%
d)系統電壓測量精度：0.1%
5．正負極絕緣電阻參數
a)正負極對絕緣電阻可調范圍：0—256 kΩ
b)正負極對絕緣電阻調節步長：1 kΩ
6．支路正負極對地分布電容參數
a)支路正負極對分布電容可調范圍：0—16uF
b)支路正負極對分布電容調節步長：1uF
7．系統正負極對地分布電容參數
a)系統正負極對分布電容可調范圍：0—125uF
b)系統正負極對分布電容調節步長：1uF
8．測試設置參數
a)可選擇測試點組數：1—5組
b)測試時間間隔可設定范圍：5—999S（秒）
c)測試時間可設定范圍：5—999S（秒）
9．顯示及觸摸屏參數
a)顯示屏尺寸：5.6寸TFT
b)顯示屏分辨率：65536色，640X480
c)觸摸屏分辨率：4096點
