三倍頻感應耐壓儀

廠家簡介
    武漢摩恩提供三倍頻感應耐壓儀廠家價格、三倍頻感應耐壓儀廠家報價，產品選型，技術支持，三倍頻感應耐壓儀是利用磁路的飽和特性，取出諧波中分量zui大的三次諧波電壓，作為發生器的電源，對感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。

三倍頻感應耐壓儀廠家結構
  由三相五柱變壓器（或三臺單相變壓器、單相調壓器、電抗器）及控制部分組成。根據用戶要求，外形可為整體式，也可為分體推移式。

三倍頻感應耐壓儀廠家用途
1.廣泛用于對電壓互感器作倍頻感應耐壓試驗；
2.對電力變壓器進行分相的倍頻感應耐壓試驗；
3.對其它感應線圈式的電氣產品作倍頻感應耐壓試驗。

整體式三倍頻電源發生器（三倍頻感應耐壓儀）

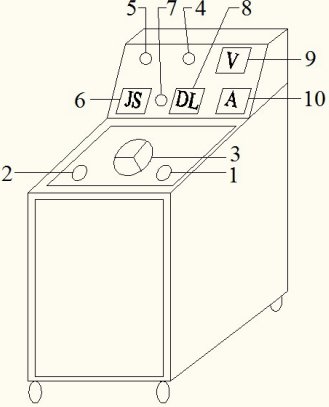

（一）外形示意圖

1  啟動按鈕（綠色）
2  停止按鈕（紅色）
3  調壓器手柄
4  電源指示燈（綠色）
5  工作指示燈（紅色）
6  時間繼電器

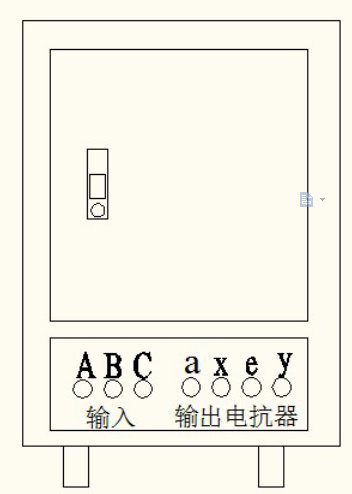

（二）背面圖

A、B、C----三相電源輸入（50HZ）
A、x----單相0-500V（輸出150HZ）
e、y----補償電抗器

三倍頻感應耐壓儀操作步驟
1．本裝置空載試驗
將三相380V電源直接接在裝置背面的“A、B、C”輸入端子。試驗方法與分體式三倍頻電源發生器的空載試驗方法相同。
2．負載試驗
（1）將三相380V電源直接接在裝置背面“A、B、C”輸入端子：將被試品的兩端分別與背面“a、x”輸出端子相連接；接好接地線；
（2）接通電源，將調壓器手柄回至零位處，電源指示燈（綠燈）亮；按下紅色按鈕，接觸器合上，工作指示燈(紅燈)亮；
（3）順時針均勻旋轉調壓器手柄，并密切注視輸出電壓表，當升到所需電壓值時，打開計時開關，（時間繼電器按試驗要求設定為040），開始計耐壓時間；
（4）如無異常情況出現，40秒后聽到計時聲音，立即反向旋轉調壓器手柄至零位；按上紅色停止按鈕，接觸器斷電，工作批示燈滅，綠色信號燈亮，此時應迅速切斷輸入三相電源，試驗完畢。


三倍頻感應耐壓儀廠家使用條件
1．海拔高度：≤3000M；
2．環境溫度：-10℃- +40℃；
3．相對濕度：＜95%；
4．使用場地：無蒸汽、腐蝕性氣體及易燃易爆性介質。

三倍頻感應耐壓儀廠家產品成套性
1．分體式三倍頻電源發生器：
（1）三倍頻電源發生器             1臺
（2）配套控制箱                   1臺
（3）電抗器                       1臺
2．整體式三倍頻電源發生器：
  三倍頻電源發生器                 1套
