三倍頻感應電壓發生器

廠家簡介
武漢摩恩提供三倍頻感應電壓發生器廠家價格、三倍頻感應電壓發生器廠家報價，產品選型，技術支持，其操作簡單、性能可靠、能較好地滿足變壓器、互感器感應耐壓試驗的需要。

變壓器、互感器、發電機、電動機等設備的感應耐壓試驗是保證該設備質量符合國家標準的一項重要試驗。線圈繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，則是電氣設備絕緣試驗中的重要項目。基于縱絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞組間絕緣的試驗電壓，從而達到耐壓試驗的目的。

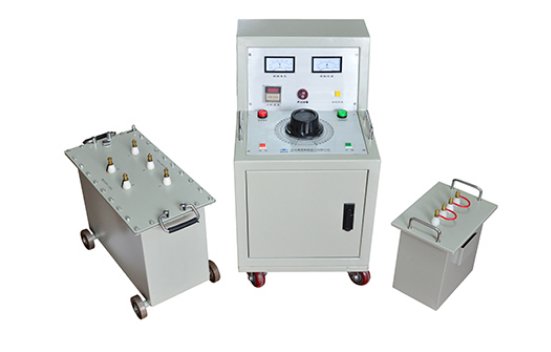

SFQ-81系列三倍頻電源發生器是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好地滿足變壓器、互感器感應耐壓試驗的需要。

三倍頻感應電壓發生器廠家產品技術參數：
輸入電壓：220V，50Hz
輸出電壓：50—500V（zui大750V），150Hz
100—1000V（zui大1500V），150Hz
波形：正弦波，失真度小于１％
容量：1－1000KVA
負載特性：阻性、感性、容性均可

容量KVA	輸入電壓(三相)	輸出電壓	輸出電流	外形尺寸	質 量
5	220V	400V	20A	450×250×320	40kg
12	380V	560V	25A	490×260×335	78kg
24	380V	640V	30A	680×280×400	150kg

三倍頻感應電壓發生器廠家產品使用方法：

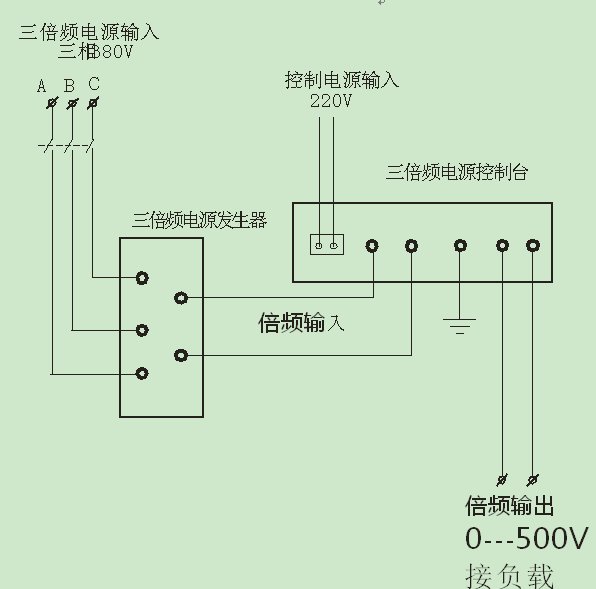

本裝置為分體式設備。即三倍頻電源發生器和三倍頻控制裝置，并設有過濾保護，電流表、三倍頻輸出、電壓表，以進行監視和便于使用，其控制裝置背面板上接線柱如下圖所示（按接線圖將本裝置接入線路中，注意設備接地）
三倍頻感應電壓發生器廠家接線圖

１、接通電源，合上空氣開關，則控制裝置綠色指示燈亮。
２、將調壓器回零，啟動紅色按鈕，則三倍頻電源發生器通電運行，調壓器等待升壓。
３、將調壓器調壓至試驗所需電壓值且嚴密監視控制裝置中的電流和電壓值，并作好詳細記錄。
４、如在試驗過程中，被試品出現匝間、層間或段間、相間絕緣擊穿現象，則控制回路中試驗電流增大，繼電器可立即跳閘，斷電。
５、試驗完畢，將調壓器退回零位。
