充氣式試驗變壓器選型指南

來源：www.zeichua.cn 更新時間：2020-08-24

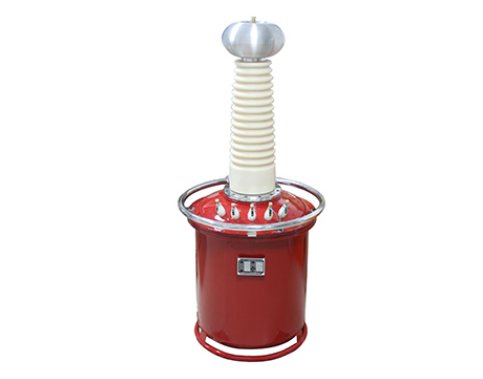

充氣式試驗變壓器選型簡介
武漢摩恩提供充氣式試驗變壓器廠家價格、充氣式試驗變壓器廠家報價，產品選型，技術支持，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300kV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用。
充氣式試驗變壓器選型

試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

充氣式試驗變壓器選型結構：
MEYDQ系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570－９８>>標準要求。
MEYDQ系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。
MEYDQ（JZ）產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換MEYDQ是工頻高壓交流輸出還是高壓直流輸出。
MEYDQ（C）產品與MEYDQ產品的不同在于套管內結構。

充氣式試驗變壓器選型維護及保養
1.應經常性地保持試驗變壓器的清潔，每次試驗前應把尼龍?zhí)撞潦酶蓛簦⒂盟芰喜颊肿　?br /> 2.不應隨意扭動除接線支柱以外的螺栓，防止因密封破壞造成的漏氣現象。
3.輕微的泄漏是屬于正常的現象，估計約每４年氣壓降低0.05Mpa，出廠時氣壓的在0.4－0.5Mpa之間。隨著環境濕度的變化氣壓略有增減。當氣壓力降至0.3Mpa時應及補氣。
4.補氣時請采用我廠配備的專用充氣咀和小罐六氟化硫氣體，充氣的壓力絕不得大于0.55Mpa。一般情況下0.4－0.5Mpa即可。

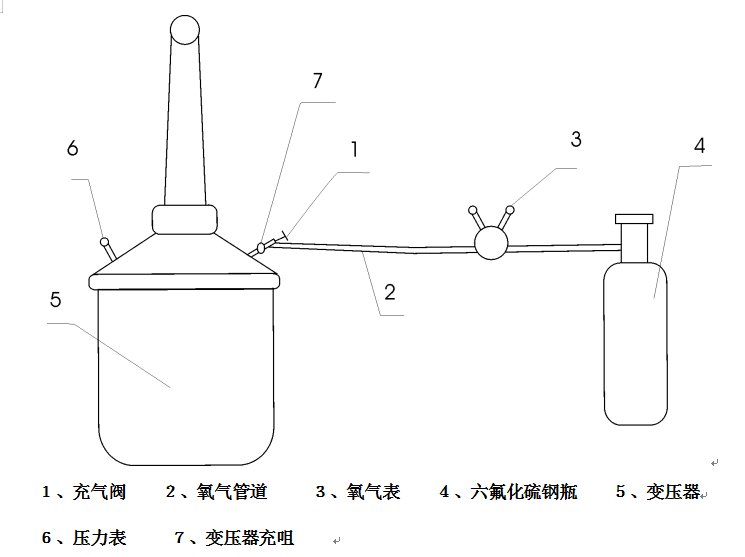

５、充氣方式：

１、充氣閥２、氧氣管道３、氧氣表４、六氟化硫鋼瓶５、變壓器
６、壓力表７、變壓器充咀
(1)、入口表按示意圖接好管道。
(2)、打開六氟化硫氣瓶上的閥門，使氧氣表上壓在２０kg／cm左右。
(3)、旋入氧氣表上的螺旋頂尖，讓氣壓慢慢升高。此時有氣體外溢。排出管道內的空氣。
(4)、立即旋開充氣閥（順時針方向）并聽到到氣流，流入變壓器本體內。
(5)、調節氧氣表上的螺頂尖，使氧氣表的出口壓力在5.5Kg/cm 。
(6)、監視變壓器壓力表，當壓力達到4.5—5Kg/ cmj時（即0.45—0.5Mpa），立即關死充氣閥（逆時針方向）。絕對禁止超壓以免發生危險。
(7)、關閉六氟化硫氣瓶上閥門。
(8)、關閉氧氣表上的閥門，充氣工作結束。
(9)拆下管道和充氣閥門。
(10)充好氣后靜止５分鐘，讓氣體充分混合即可工作。

MEYDQ充氣式試驗變壓器選型系列高壓試驗變壓器額定參數：

規格	容量 kVA	低壓側		高壓側		測量變化	60分鐘溫升℃	阻抗電壓％	空載電流％	質量 kg	外形尺寸長Х寬Х高 mmХmmХmm
		電壓 V	電流 A	電壓kV	電流mA

1.5/50	1.5	200	7.5	50	30	500	50	10	<4	30	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	35	240Х300Х690
5/50	5	200	25	50	100	500	50	10	<4	38	240Х340Х700
10/50	10	200	50	50	200	500	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	125	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	140	640Х490Х1850
100/300
