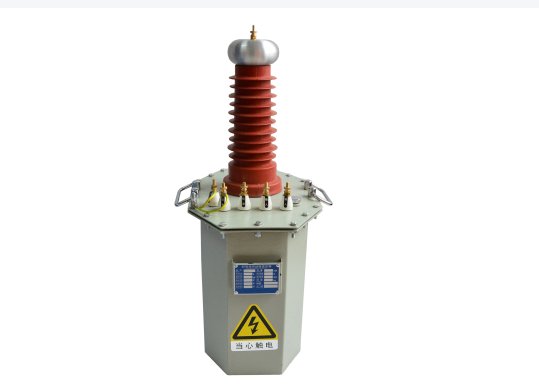

試驗變壓器

來源：www.zeichua.cn    更新時間：2020-08-24

武漢摩恩提供試驗變壓器型號、試驗變壓器廠家
試驗變壓器簡介：
試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的TDM(G)型交直流高壓試驗變壓器是在MEYD系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。


試驗變壓器工作原理：
試驗變壓器為單相變壓器，連結組I. I. 用工頻220V（10kVA以上為380V）電源接入∕XC∕TC（為本公司生產的試驗變壓器專用設備，詳細資料請見其具體使用說明書）系列操作箱（臺），經操作箱內自耦調壓器（50kVA以上調壓器外附）調節至0-200V（或0-400V）電壓輸出至MEYD、TDM（G）試驗變壓器的初組繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

試驗變壓器配套產品
1、操作系統：
XC系列操作箱：容量：1kVA – 5kVA 輸入電壓：0.22kV
TC系列操作臺：容量：10kVA – 300kVA 輸入電壓：0.22kV、0.38kV
2、保護式數字微安表   MSA – I
3、阻容式交直流分壓器   RCF – 50、100、150、200kV
4、高壓直流放電棒 FZ – 70、140、210kV
5、高壓硅堆 2DL – 150、300、450kV
6、絕緣支架 50、100、200、300kV
7、高壓濾波電容 0.01uF – 0.1uF，40 – 100kV
8、均壓球
9、保護球隙 Q – 50、100、150、200、250、500
10、標準試油杯 400ml
11、介質油杯
12、折疊式小推車 150、300型
13、水電阻
14、高壓驗電器 10kV 、35kV
15、高壓定相器 10、35、110 、220kV
16、各種萬用表、兆歐表及測試線

試驗變壓器的容量選擇
標稱試驗變壓器容量Pn的確定公式：Pn=kVn2ωCt×10-9
式中： Pn----標稱試驗變壓器容量（kVA）
       Vn-----試驗變壓器的額定輸出高壓的有效值（kV）
       K-------安全系數。K≥1，標稱電壓Vn≥1MV時，K=2，標稱電壓較低時，K值可取高一些。
       Ct------被試品的電容量（PF）
       ω----角頻率，ω=2πf，f-----試驗電源的頻率
被試設備的電容量Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。典型數據如下：
簡單的橋式或懸式絕緣子 幾十微法
簡單的分級套管 100 – 1000PF
電壓互感器 200 – 500PF
電力變壓器 < 1000kVA - 1000PF
           > 1000kVA 1000 – 10000PF
高壓電力電纜和油浸紙絕緣 250 – 300PF/m
氣體絕緣 - 60PF/m
封閉變電站，SF6氣體絕緣 100 – 10000PF
對于不同的試驗電壓Vn，選擇不同的（適當的）安全系數K。以上列出不同的Vn所選用的K值供參考
Vn = 50 – 100kV K=4  Vn = 150 – 300kV  K=3  Vn > 300kV K=2
