接地導通測試儀使用方法
武漢摩恩提供接地導通測試儀廠家價格、接地導通測試儀廠家報價，產品選型，技術支持，接地導通測試儀適用于適用于電力設備接地引下線與接地網（或相鄰設備）之間導通電阻值的測量，同樣適用于低阻值電阻的測量。

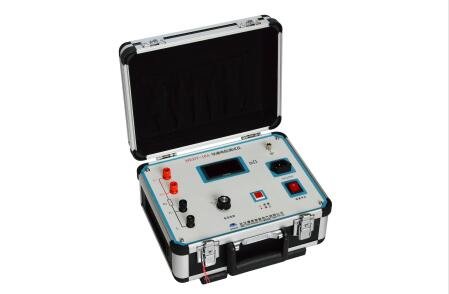

接地導通測試儀工作原理
MEDT-10A接地引下線導通測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。

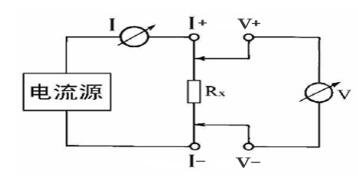

圖二 測試原理圖
由電流源經“I+、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V+、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。
由上圖可看出，儀器采用的是四端子法測量，因此可消除導線電阻和接觸電阻帶來的誤差。

接地導通測試儀操作方法
1、按圖三接線方法接線。

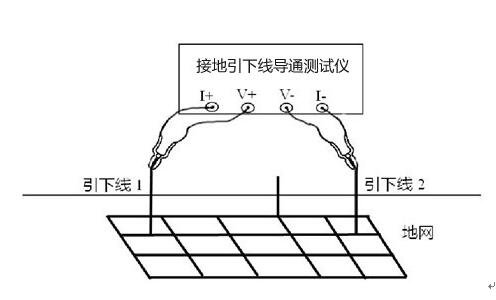

圖三 四端子接線圖
接地導通測試儀附帶兩根測試線，一根紅色50米的線在線盤上，在大的叉子接在紅色接線柱I+，小的叉子接在紅色接線柱U+，一根黑色5米的線上大的叉子接在黑色接線柱I-，小的叉子接在黑色接線柱U-。
2、先找出與地網聯接合格的引下線作為基準點。
3、使用儀器自配的兩根測量線（50米、5米）一端插入儀器接線座，帶有測試鉗的一端夾到基準點和被測點（其中黑色測試線夾在基準點，紅色測試線夾在各個被測試點上）。
4、為了使測出數據的正確性，請盡量處理好被測點的接觸面的干凈。
5、接線檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。按“測量”鍵后即開始測試，屏幕中間的顯示區顯示測量的電阻值即為導通電阻值，單位為mΩ。
測試結果是否正常請參考下表：
導通電阻值 150mΩ 500mΩ 1Ω
狀態 良好 異常 嚴重異常

導通電阻值	150mΩ	500mΩ	1Ω
狀態	良好	異常	嚴重異常

6、彈起“測量” 鍵，設備測試結束，關掉電源，將測試線夾收好，放入附件包內。
