接地導通測試儀

廠家簡介
武漢摩恩提供接地導通測試儀廠家價格、接地導通測試儀廠家報價，產品選型，技術支持，接地導通測試儀適用于適用于電力設備接地引下線與接地網（或相鄰設備）之間導通電阻值的測量，同樣適用于低阻值電阻的測量。

接地導通測試儀廠家產品概述
接地裝置的電氣完整性是指接地裝置中應該接地各種電氣設備之間，接地裝置的各部分及與各設備之間的電氣連接性，即直流電阻值，也稱為電氣導通性。電力設備的接地引下線與地網的可靠、有效連接是設備安全運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現節點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。接地裝置的地下接地極及其連接部分也可能出現銹蝕、甚至斷裂現象。因此，定期對接地裝置進行電氣完整性測試是很有必要的。

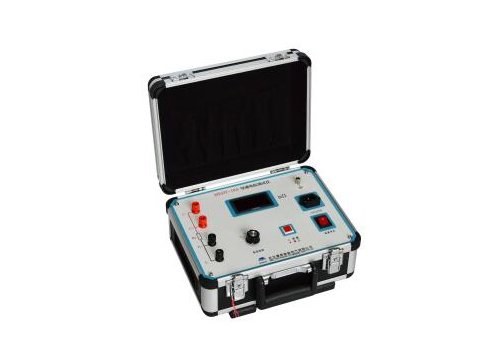

電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率為1mΩ，準確度不低于1.0級。我公司依據此標準研制的MEDT-10A接地導通測試儀是一種自動化程度很高的便攜式測試儀, 專門用于接地裝置的電氣完整性測試，其各項技術指標均達到或優于相關標準要求。儀器操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。


接地導通測試儀廠家性能特點
1、電源技術：采用zu/i新電源技術，輸出10A電流，能長時間連續工作，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿觸頭氧化膜，得到良好的測試結果。
2、抗干擾能力強：在嚴重干擾條件下，液晶屏zu/i后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3、使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能。
4、操作簡單：只需按下測量鍵即可得到測量結果。測量結果采用LCD液晶背光顯示,讀數直觀,重復性好。
5、攜帶方便：采用便攜式設計，體積小、重量輕。接地導通測試儀面板與機箱成一體結構，具有很好的抗震性。

接地導通測試儀廠家技術指標
1、測量范圍：1～1999mΩ
2、分 辨 率：1mΩ
3、測試電流：DC 1A、2A、5A、10A 四個固定電流檔位
4、測量精度：±（0.5%+2d）
5、測量半徑：50米
6、顯示方式：LCD背光顯示
7、工作方式： 連續
8、工作電源：AC220V±10%  50Hz
9、工作環境：溫度- 10℃～40℃   濕度：≤80 %RH
10、體積：300×270×200 mm3
11、重量：5kg（不含附件）

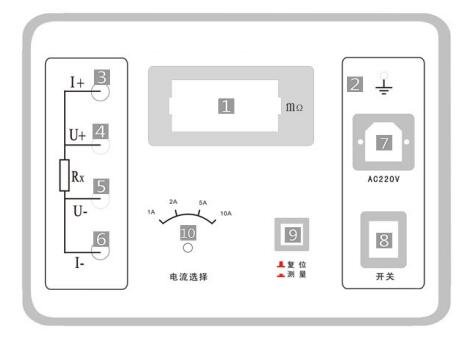

接地導通測試儀廠家面板結構

1、電阻顯示（mΩ）	2、接地	3、電流輸出I＋
4、測量輸入U＋	5、測量輸入U－	6、電流輸出I－
7、220V電源插座	8、電源開關	9、復位/測量
10、電流選擇

圖一  接地導通測試儀面板布局圖
