多功能單相電能表現場校驗儀廠家

來源：www.zeichua.cn 更新時間：2019-12-03

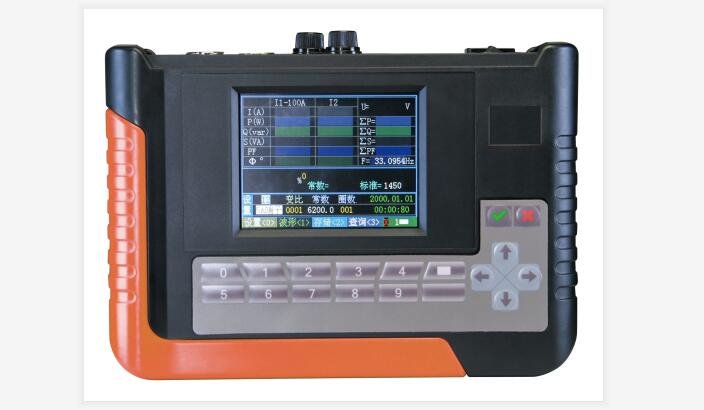

多功能單相電能表現場校驗儀廠家簡介
武漢摩恩提供多功能單相電能表現場校驗儀廠家價格、多功能單相電能表現場校驗儀廠家報價，產品選型，技術支持，多功能單相電能表現場校驗儀是一種全數字化、多功能、高精度、智能化的多參數測量儀器。不僅能校驗電能誤差還可測量電壓、電流有效值，有功功率、無功功率、視在功率、工頻頻率、功率因數，相位關系等，尤其適用于各供用電單位檢查單相電能表計量的準確度。

一、多功能單相電能表現場校驗儀廠家產品特性
1、單相電能表校驗儀主要用于計量系統的單相電能表的校驗和低壓變比的測試。
2、本儀器以zui新的32位150MHz DSP技術為核心，使用16位高精度AD轉換器，誤差穩定，準確度高（與采用電表芯片的單相校驗儀有質的區別）。充分發揮了數字處理技術的優勢。
3、采用大屏幕彩色LCD點陣液晶顯示器，一屏顯示全部的校驗設置參數、諧波、電工參數和誤差，動態觀察現場所有各種測量數據。
4、可以使用電流鉗、摸擬負荷產生的電流，zui大限度地簡化現場的工作，提高工作效率。同時顯示端子電流和鉗子電流以及他們的功率、功率和。
5、使用一只500A鉗和一只小電流鉗，測量低壓CT的變比。
6、可測試2～43次諧波數據，電流、電壓實時顯示各次波形幫助判斷現場狀態。
7、在1個電能脈沖周期內計算出電能表的常數。
8、可存儲1000個表的數據。
9、可通過RS232串行通訊口接口，與電腦連接
10、設有低頻脈沖輸出，方便自檢和送檢
本儀器獨有功能：
11、在電壓測試線接入380V時，儀器將聲光報警。
12、摸擬負荷電流線接錯在電表零線時，第一重自動保護將不輸出電流。當再次把摸擬電流線接錯在電表零線時，第二重保險管燒斷，起絕對保護。更換保險后即可恢復。
13、脈沖線不小心碰到220V時，將燒斷保險，更換保險后即可恢復電表校驗。
14、漢字輸入法。

二、多功能單相電能表現場校驗儀廠家技術參數

			測量范圍	準確度
電壓			10-300V	±0.1%
摸擬電流			5A	±20%
電流鉗			100A、500A	±0.3%、±0.5%
電流端子			0.05 – 10 A	±0.1%
功率		電流鉗	100A、500A	±0.3%、± 0.5%
		端子	10A	±0.1%
相角			-180～+180度	±0.1度
頻率			45～55Hz	±0.01Hz
電能	100A鉗（小鉗）		0.25A-110A	±0.3%、±0.5%
	500A鉗		25-1000A	±0.5%
顯示范圍			100A電流鉗：0.01A—110A
			端子:0.01A-10A
電能脈沖			FL=1000 imp/kW·h
工作電壓			AC 180 – 260 V
工作溫度			－25°C～45°C
工作濕度			<95% 無凝露
重量			< 1Kg
體積			190 * 135 * 53mm

三、多功能單相電能表現場校驗儀廠家儀器面板

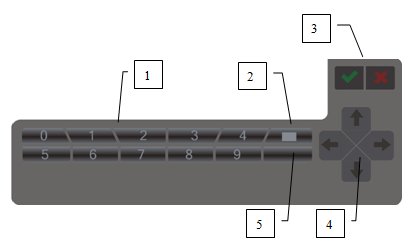

3.1、面板圖

①---數字鍵：輸入數字、字符、或漢字；
②---功能鍵：菜單翻頁或退出。
③---確認鍵：在數據輸入完成后確認數據。
④---方向鍵：用于輸入數據時移動光標位置；查詢時改變序號；
⑤---空格鍵：

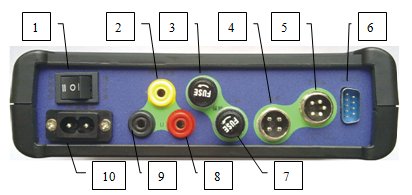

3.2、接線端子定義

①---電源開關；
按向右邊“端子電源”，用端子電壓供電；
按向左邊“外接電源”，用電源插座供電；
②---摸擬電流輸出；
插入黃色電流線，儀器輸出5A電流，方便現場無負荷時校表。
③---摸擬電流輸出保險；
裝配10A保險管，當摸擬電流線誤接電表零線時，燒斷保險管，保護儀器。
④---鉗表插座；
100A鉗表輸入接口；
⑤---光電頭；儀器低頻脈沖輸入、輸出接口。具體定義為：

光電頭（插座俯視）
⑥---232通訊口；
通過232口儀器與電腦進行通訊，把校驗數據上傳至電腦；
⑦---脈沖輸入保險；
裝配0.5A保險管。當脈沖線誤碰到電表的電壓線時，燒斷保險管，保護儀器。
⑧---電壓線火線端；
插入紅色電壓線，接單相電能表火線接口；
⑨---電壓線零線端；
插入黑色電壓線，接單相電能表零線接口；
⑩---電源插座；
接入220V市電，給儀器提供工作電源；
武漢摩恩提供多功能單相電能表現場校驗儀廠家價格、多功能單相電能表現場校驗儀廠家報價，產品選型，技術支持，多功能單相電能表現場校驗儀是一種全數字化、多功能、高精度、智能化的多參數測量儀器。不僅能校驗電能誤差還可測量電壓、電流有效值，有功功率、無功功率、視在功率、工頻頻率、功率因數，相位關系等，尤其適用于各供用電單位檢查單相電能表計量的準確度。
