多功能電能表現場校驗儀結構外觀
多功能電能表現場校驗儀簡介：
儀器外形正視如圖一：

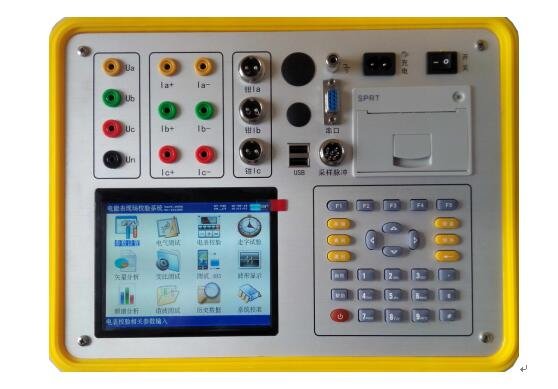

圖一、多功能電能表現場校驗儀儀器正面試圖
儀器面板下方的左側是液晶顯示器，右側是按鍵區；上方左側為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia+、Ia-、Ib+、Ib-、Ic+、Ic-（其中Ia+、Ib+、Ic+為電流流入端，Ia-、Ib-、Ic-為電流流出端 ；鉗形電流互感器接口（A相鉗、B相鉗、C相鉗）；USB端口，向右為接地端子、光電及脈沖信號接口和232串行口（用于上傳保存的數據至計算機）；zui右端為充電器接口（用于連接充電電源）和儀器工作開關；下方為打印機。
儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用zui好在兩周內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上。

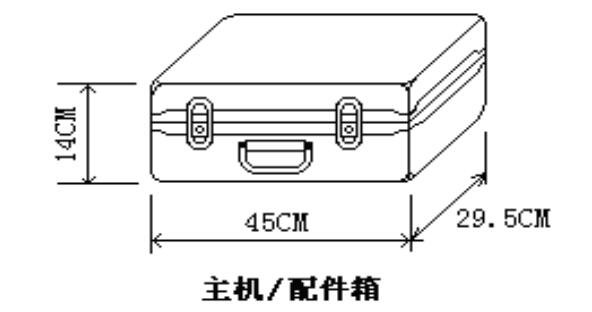

儀器（多功能電能表現場校驗儀）的配件箱尺寸，如圖二所示：

圖二

2、多功能電能表現場校驗儀鍵盤操作
鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。
各鍵功能如下：
↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。
鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。
退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。
存儲鍵：用來將測試結果存儲為記錄的形式。
查詢鍵：用來瀏覽已存儲的記錄內容。
設置鍵：在主菜單按下此鍵，直接進入參數設置屏。
切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。
自檢鍵：保留功能，暫不用。
幫助鍵：用來顯示幫助信息。
數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。
小數點鍵：用來在設置參數時輸入小數點。
＃鍵：保留功能，暫不用。
F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。
