高低壓開關柜通電試驗臺廠家

來源：www.zeichua.cn 更新時間：2019-12-03

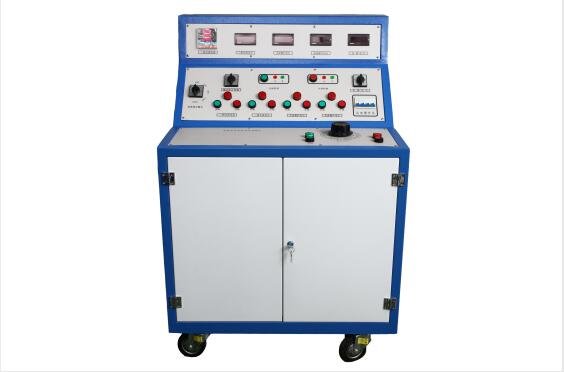

高低壓開關柜通電試驗臺廠家簡介
武漢摩恩提供高低壓開關柜通電試驗臺廠家價格、高低壓開關柜通電試驗臺廠家報價，產品選型，技術支持, 高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。

一、高低壓開關柜通電試驗臺廠家技術參數：
1.1總輸入電源：三相四線AC 380V N
1.2輸出電壓及電流：
1.2.1三相AC380V輸出(固定值) 一組
1.2.2三相AC100V輸出 (固定值) 一組
1.2.3三相交流0—380V輸出（可調）
（AC 0~380V, 220V時,電流小于10A）一組
1.2.4交流操作電壓（可調值）一組
1.2.5直流操作電壓
固定值24V、36V、110V、220V；可調值DC0—260V 固定一組，可調一組
1.2.6單相AC220V輸出（固定值，插座形式）二組
1.2.7三相AC10A輸出一組
1.2.8外形尺寸：820*740*1160mm
1.2.9重量：150kg
二、高低壓開關柜通電試驗臺廠家面板示意圖

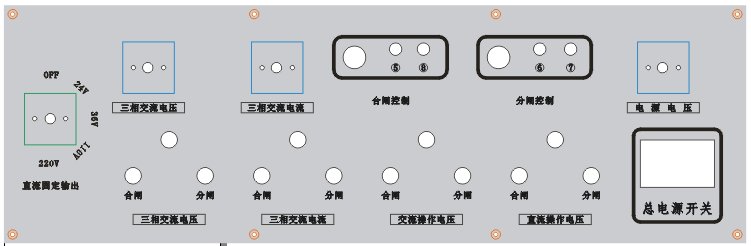

2.1前面板:

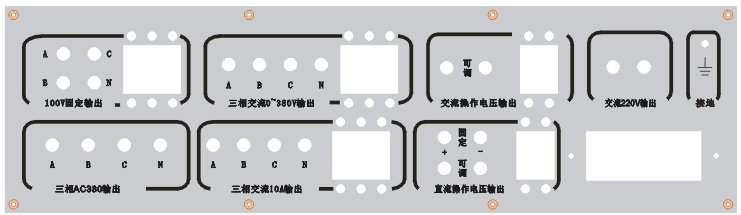

2.2后面板

三、高低壓開關柜通電試驗臺廠家功能說明
3.1輸出線接線柱前串接10A、20A空氣開關作為短路保護。根據用戶特殊要求，參數中3、4、5、7項，可以同時合分閘，沒有互鎖。請用戶注意使用中的要求。
zui好每次只能有一組電源輸出工作。
3.2技術參數中1、5、6、項不受接觸器控制，只要總電源開關閉合，即可輸出三相AC380V（固定值）、直流操作電壓24V、36V、110V、220V固定值輸出，AC220V輸出（固定值）。
33技術參數中3項是可調值，用戶只要打開總電源按下合閘開關，緩慢上升直至所需電壓值，即可輸出三相AC 0—380V的可調值。
3.4技術參數中5項直流操作電壓，它分別包含一個固定值、一個可調值。固定值→用戶只要打開后面板的電源開關，就可直接輸出固定值24V、36V、110V、220V，
可調值→用戶打開電源開關以后，緩慢上升電壓，即可輸出三相DC 0—300V的可調值。
面板中合閘→啟動；分閘→停止。
注：用戶在進行任何一項操作時請確保前后面板的選項一致。
四、高低壓開關柜通電試驗臺廠家使用說明：
4.1接通三相四線AC380V。
4.2將輸出DC電壓控制接至負載。
4.3將輸出調節旋扭逆時針旋轉至零位。
4.4檢查并確認接線無誤。
4.5將電源開關閉合。
4.6緩慢調節輸出調節旋扭，將電壓升起到達合適值。
4.7試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。
