HL系列標準電流互感器使用與維修

來源：武漢摩恩更新時間：2018-04-24

1. 互感器使用于溫度為 0℃～+40℃，相對濕度不超過 85%的環境中；

2. 在額定電流下，互感器的連續工作時間不得超過 2 小時；

3. 初級電流為 100A～600A 時，初級繞組穿心匝數和導線截面積按下表選擇：

初級電流（A）	100	150	200	300	600
穿心繞匝數	6	4	3	2	1
建議采用的電纜截面積（mm²）	30	50	60	100	240

表2

4. 互感器在使用時要遠離強磁場（如大電流發生器）；

5. 互感器在通電時，次級嚴禁開路；改變接線時，要切斷電源后進行；使用完畢后，要使電流均勻的降到零后再切斷電源；

6. 互感器禁止通入直流電流或在線路中有電流時切斷電源。否則，應按下述方法退磁，以保證其準確度；

建議用如下的方法退磁：在互感器的次級接線端鈕上，接以相當于額定負荷10～20 倍的電阻，分別在所接電阻的 1,1/2,1/5,1/10 倍時，對初級繞組通以工頻電流，使由零增至 1.2 倍額定電流值，然后均勻緩慢的降到零。

7. 接入互感器次級的測量回路的總阻抗及功率因數（包括連接導線的電阻） ,不應超出規定的范圍。在精密測量或作為標準互感器使用時，外接回路總阻抗應等于互感器誤差試驗時所接負荷的數值，此時，互感器誤差的實際值與證書相符。

8. 互感器應保存在干燥的室內，不可直接放在地上；環境溫度為 0℃～+40℃相對濕度不超過 85%，空氣中不應有腐蝕性氣體及導電塵埃存在。

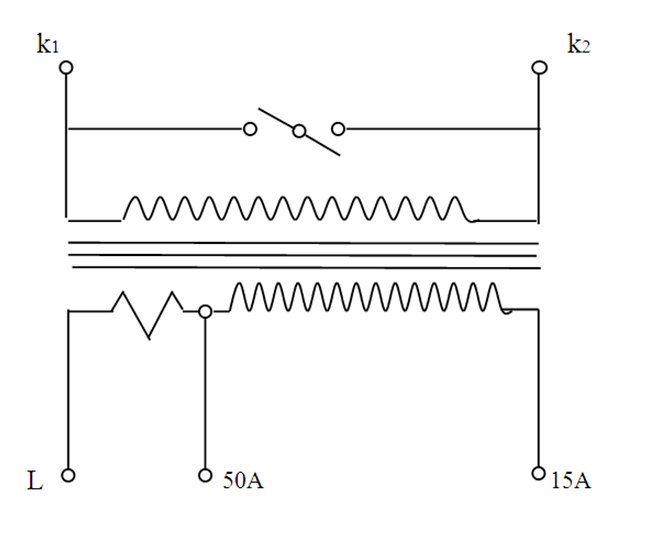

互感器電原理圖如下
