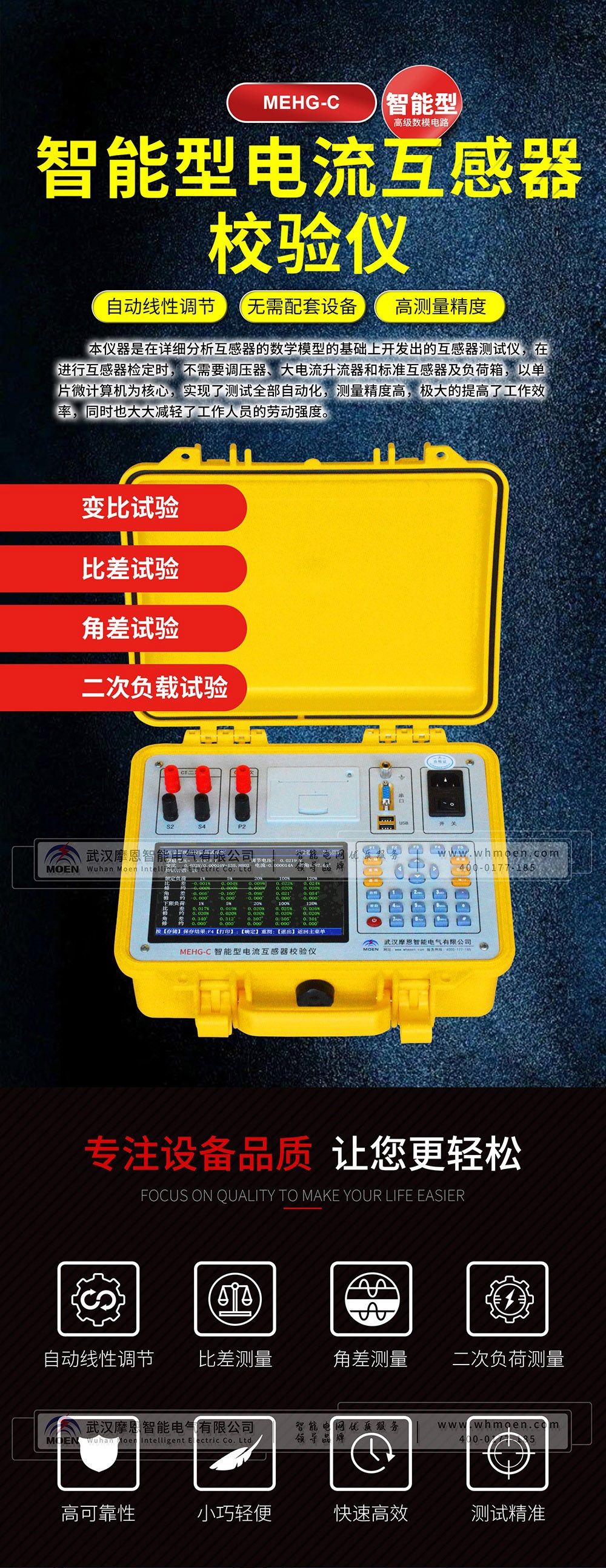

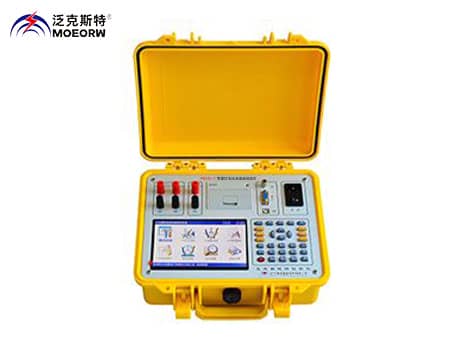

MEHG-C智能型電流互感器校驗儀

執行標準：GBJ148-1990

產品別稱：智能型電流互感器校驗儀、互感器測試儀、互感器測試儀、互感器現場測試儀、互感器現校儀、全自動互感器測試儀、全自動電流互感器測試儀、電流互感器測試儀、互感器現場測試儀、電流互感器現場校驗儀

產品特性：
※測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A ;
※二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A；
※)被測電流互感器工作范圍： 1％～200％；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

智能型電壓互感器校驗儀

產品用途
MEHG-C智能型電流互感器現場校驗儀本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀，在進行互感器檢定時，不需要調壓器、大電流升流器和標準互感器及負荷箱，只需帶上本儀器就可按國家標準測量電流互感器的比差和角差，還可測量電流1%~120%間任意百分比的比差和角差；可直接測量電流互感器和電壓互感器的變比；可定性的測量電壓互感器的比差和角差；可現場測量電流和電壓互感器的實際二次負荷，檢定特別方便。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。
◆智能型電流互感器校驗儀產品特點
1、電流互感器校驗儀同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、電流互感器校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4、采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5、測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。
6、具有電流互感器變比、二次繞組直阻測試功能。
7、采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使操作變的更加方便、快捷。
8、采用精準的軟件算法，測量數據的準確性進一步提高。
9、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10、自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11、直接出具現場檢定結論，合格或超差。
12、大規模存貯器可存儲現場測試數據多達2000條。
13、配備微型打印機，現場可將測試數據打印出來；也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據證書。
14、采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。

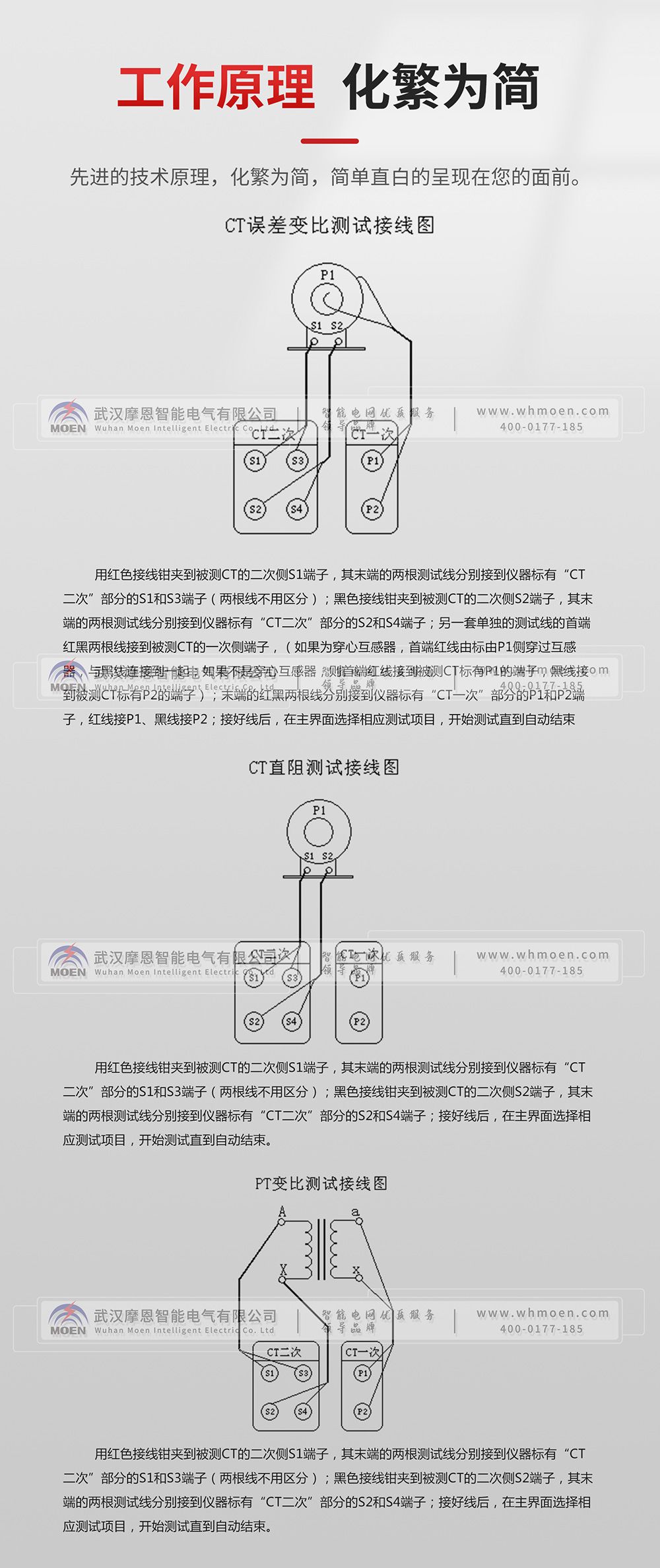

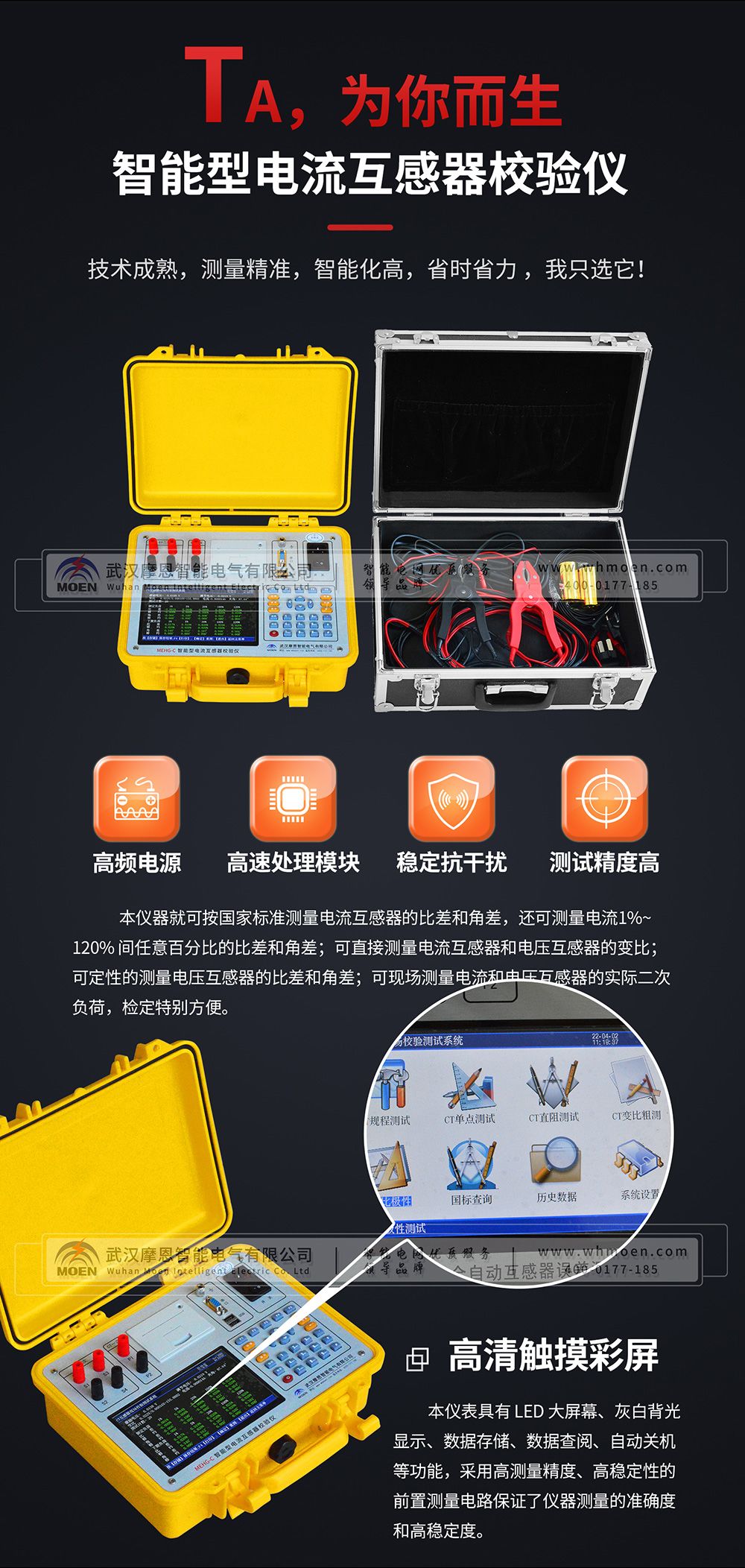

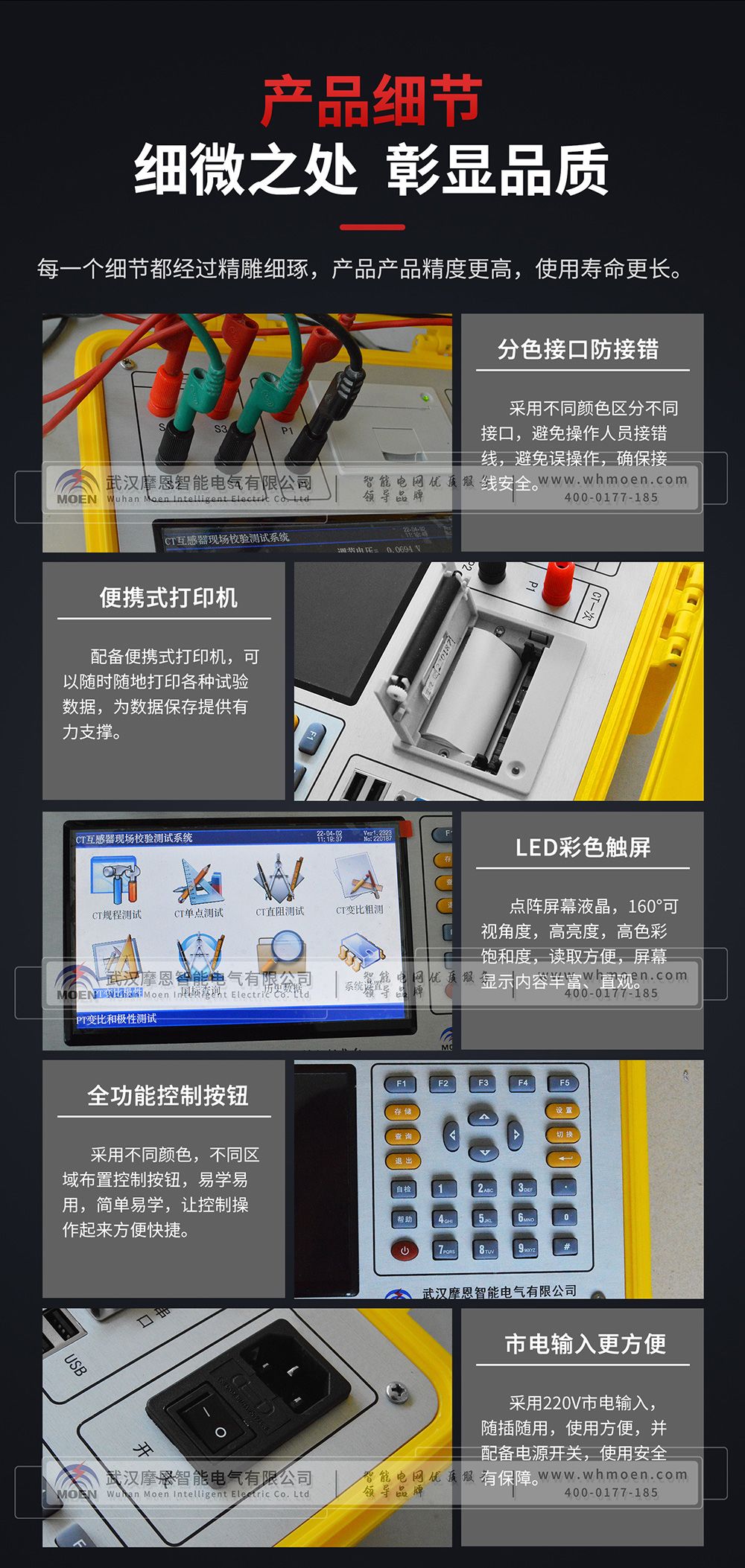

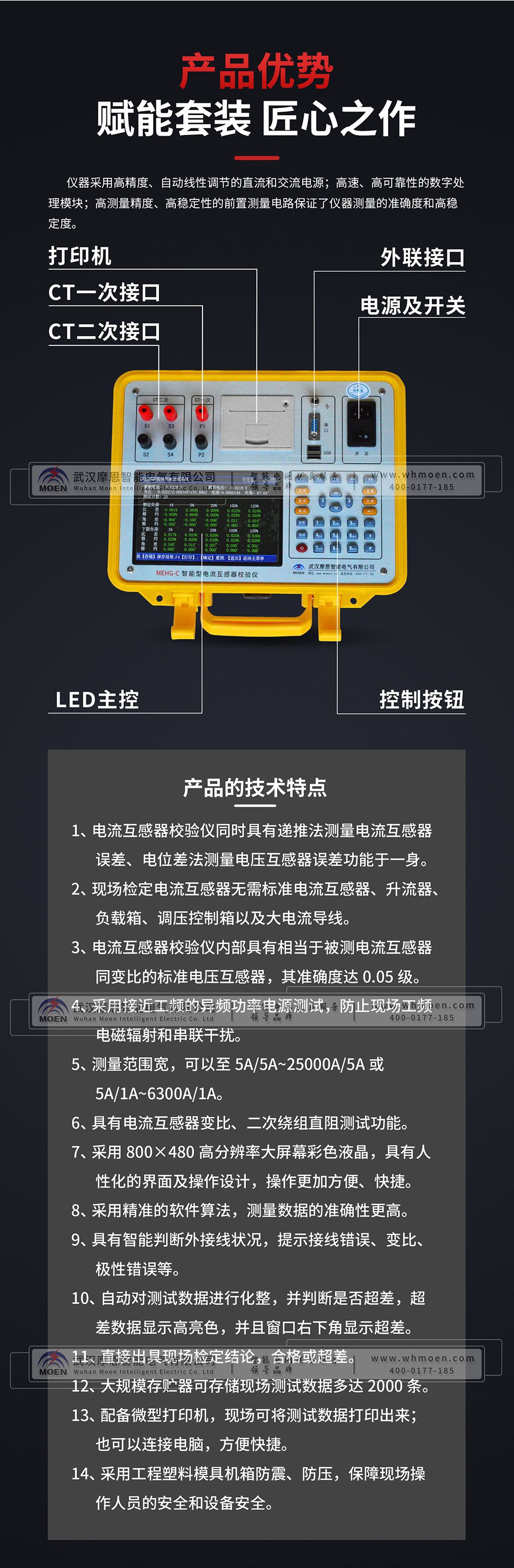

智能型電流互感器校驗儀圖集

◆智能型電流互感器校驗儀產品用途

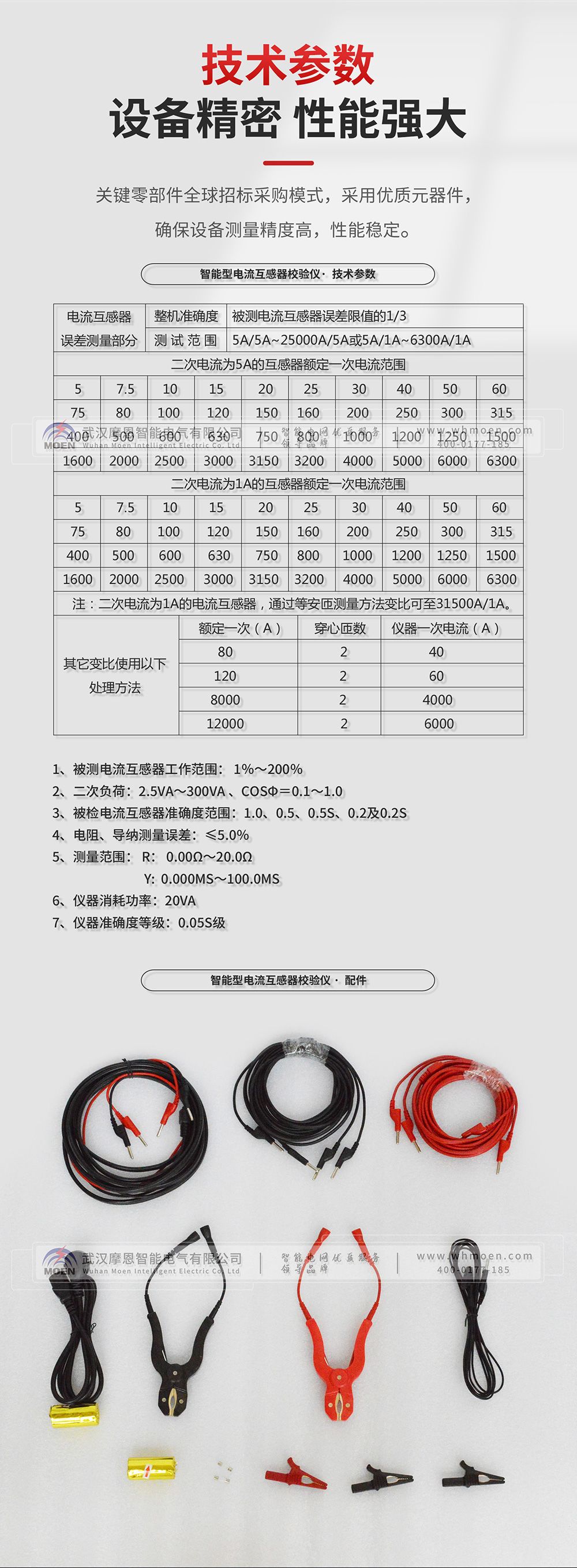

1 ：電流互感器誤差測量部分
①準確度等級：0.05S級
②測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A

二次電流為5A的互感器額定一次電流范圍
5	7.5	10	15	20	25	30	40	50	60
75	80	100	120	150	160	200	250	300	315
400	500	600	630	750	800	1000	1200	1250	1500
1600	2000	2500	3000	3150	3200	4000	5000	6000	6300
二次電流為1A的互感器額定一次電流范圍
5	7.5	10	15	20	25	30	40	50	60
75	80	100	120	150	160	200	250	300	315
400	500	600	630	750	800	1000	1200	1250	1500
1600	2000	2500	3000	3150	3200	4000	5000	6000	6300

注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A。
其它末在表中出現的電流互感器變比的測試方法如下：
使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。
同理其它變比使用以下處理方法：

額定一次（A）	穿心匝數	儀器一次電流（A）
80	2	40
120	2	60
8000	2	4000
12000	2	6000

③被測電流互感器工作范圍： 1％～200％
④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0
⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S
⑥電阻、導納測量誤差≤5.0％
測量范圍： R： 0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2：儀器消耗功率：20VA
