MOEORW-8302 CT PT分析儀PT匝數比，極性試驗接線圖

來源：武漢摩恩    更新時間：2018-04-24

MOEORW-8302 CT PT分析儀PT匝數比，極性試驗接線圖
在進行PT變比或極性試驗時請按照圖3.9連接CTPT分析儀和被測PT，這兩個試驗項目的接線方式是一致的
具體接線步驟和說明如下：

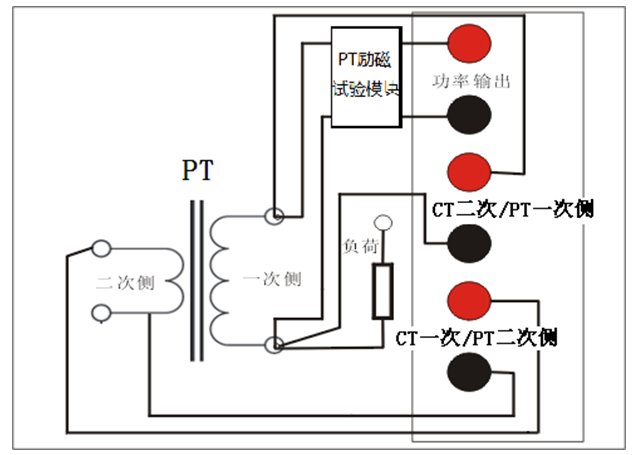

圖3.9 PT變比與極性試驗接線圖
1）將PT二次側的一端連接至CTPT分析儀CT一次側/PT二次側黑色端子
2）將PT二次側另一端連接至CTPT分析儀CT一次側/PT二次側紅色端子
3）將CTPT分析儀的接地柱連接到保護地PE
4）將按照圖3.9所示，斷開被測PT二次側和二次負荷的連接
5）將CTPT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至PT一次側的一端，參見圖3.9
6）將CTPT分析功率輸出和CT二次側/PT一次側的紅色端子連接至PT一次側另一端
7）為了消除接觸電阻對線圈電阻測量的影響，在連接CTPT分析儀的端子時，CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側，如圖3.4。
