變壓器油色譜分析儀廠家簡介
武漢摩恩提供變壓器油色譜分析儀廠家價格、變壓器油色譜分析儀廠家報價，產品選型，技術支持，變壓器油色譜分析儀是用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。
第一章
變壓器油色譜分析儀廠家簡介
1．1 變壓器油色譜分析儀廠家變壓器油色譜分析儀的工作原理
氣相色譜分析技術是按照中華人民共和國國家標準GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》、中華人民共和國電力行業標準GB/T 7252-2001《變壓器油中溶解氣體分析和判斷導則》中推薦的氣相色譜儀流程而設計制造的電力系統專用氣相色譜儀。
該機采用三檢測器流程，一次進樣，雙柱并聯，一次分流。在檢測靈敏度，色譜峰的分離度和定量準確性方面都優于國標及行標的要求。連接網絡型專用色譜工作站，成為電力行業充油電氣設備的制造企業——變壓器廠、互感器廠、高壓電瓷廠、套管廠等；及使用企業——發電廠、供電局等單位性能
zui為優越，操作
zui為簡便、檢測
zui為靈敏的高效專用氣相色譜儀：

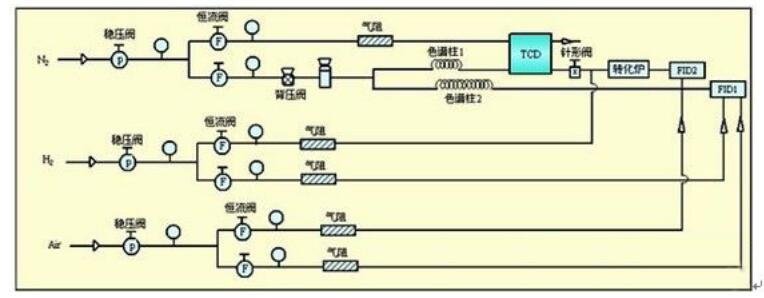

圖1.1 變壓器油色譜分析儀工作原理簡圖
1．2 變壓器油色譜分析儀廠家變壓器油色譜分析儀的特點
眾所周知，傳統電力氣相色譜儀是以1臺色譜儀、1臺AD轉換器、1套計算機、1套打印機的方式工作的。這種工作方式使得色譜儀配備較多的用戶在使用和管理上非常不便，并且設備重復投資、浪費嚴重。在當今技術高速發達的今天，計算機可以說是貶值
zui嚴重的商品之一。配備大量的計算機也給用戶在設備管理和數據管理上帶來諸多不便。同時這種傳統的使用模式往往要采用一個廠家的電力氣相色譜儀，又要采用另外一個廠家的工作站配合才能使用，使得系統整體的功能難以發揮、系統的性能也難以提高，對于用戶提出的功能增加就更無從談起了（比如數據的遠程傳輸、多臺儀器的監控等）。
針對這一傳統電力氣相色譜儀的使用弊病，我公司利用其強大的技術開發實力，采用了全新的工業造型、電子線路，并將當今的主流技術（IP技術）應用于電力氣相色譜儀，開發出的新型電力氣相色譜儀。儀器徹底摒棄了停產芯片或拆機芯片以及即將淘汰的RS232通信串口，采用了
zui新的高集成度的工業級芯片、總線技術、以太網技術、微流量氣體控制技術以及數據處理技術、優化了溫控程序和氣路控制，從根本上提高了儀器的可靠性和可維護性。
系列網絡化電力氣相色譜儀由于采用了網絡技術并內置了譜圖數據處理技術，徹底打破了現有國產色譜儀的繁瑣笨重的工作模式。使得多臺色譜儀共用1套計算機完成數據分析、打印、存儲成為現實,并實現了儀器的遠距離監控和色譜數據的遠距離傳輸，
zui大程度的降低了用戶的實驗室投資以及運行費用，方便了企業管理人員對產品質量的實時跟蹤管理。下圖1.2為色譜儀工作運行簡圖。

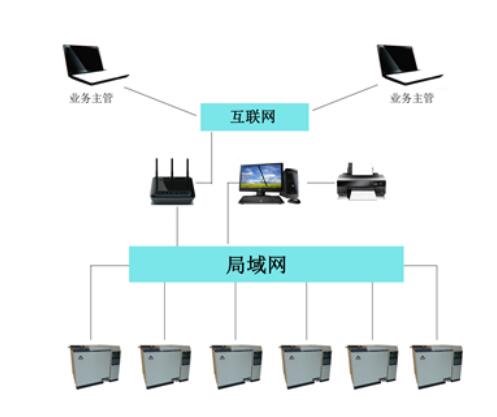

圖1.2 變壓器油色譜分析儀的運行簡圖
變壓器油色譜分析儀廠家變壓器油色譜分析儀特點:
★ 采用了技術先進的10/100M自適應以太網通信接口、并內置IP協議棧、使儀器可以輕松的通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便了實驗室的架設、簡化了實驗室的配置、方便了分析數據的管理；
★ 儀器內部設計3個獨立的連接進程，可以連接到本地處理（實驗室現場）、單位主管（如質檢科長、生產廠長等）、以及上級主管（如環保局、技術監督局等），可以方便地使單位主管和上級主管實時監控儀器的運行以及分析數據結果；
★ 儀器配備的網絡版工作站可以同時支持多臺色譜儀工作（253臺），實現數據處理以及反控，簡化了文檔管理，并
zui大程度的降低了用戶的實驗室投資以及運行費用；
★ 儀器可以通過互聯網連接到生產廠家，實現遠程診斷、遠程程序更新等（需用戶許可）；
★ 儀器可配備的5.7寸彩色液晶屏或彩色觸摸屏，滿足不同的用戶需求；
★ 系統具有中、英文2套操作系統，可自由切換；
★ 儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可滿足復雜樣品分析，可選配多種高性能檢測器選擇，如FID、TCD、ECD、FPD和NPD，
zui多可同時安裝四個檢測器。也可采用檢測器追加方式，在儀器購入后很方便的選購安裝其它檢測器；
★ 儀器采用模塊化的結構設計，設計明了、更換升級方便，保護了投資的有效性；
★ 全新的微機溫度控制系統，控溫精度高，可靠性和抗干擾性能優越；具有六路完全獨立的溫度控制系統，可實現十六階程序升溫，使該設備能勝任更大范圍的樣品分析；具有柱箱自動后開門系統，使低溫控制精度得到提高，升/降溫速度更快；
★ 儀器設計定時自啟動程序，可以輕松的完成氣體樣品的在線分析（需配備在線自動進樣部件）；
★ 全微機控制鍵盤的操作系統，操作簡單、方便；并設計檢測器自動識別技術；具有故障診斷以及斷電數據保護的功能，可自動記憶設定參數；
★ 色譜機內置低噪聲、高分辨率24位AD電路，并具有基線存儲、基線扣除的功能。
★儀器配備國內主流“變壓器油氣體分析工作站”，功能強大、操作簡潔；
1．3 變壓器油色譜分析儀廠家系列變壓器油色譜分析儀的技術指標
變壓器油色譜分析儀由進樣器、檢測器、色譜柱箱、鎳轉化爐、氣體流量控制系統、電路控制檢測系統及網絡版專用工作站等組成。
1．3．1 變壓器油色譜分析儀廠家主要技術指標
色譜儀外觀大氣、結構合理的設計，同時加載了我公司自主研發的彩屏顯示技術、氣體電子流量控制技術。使其的自動化水平和整體性能得到了大幅提高。縮短了國產機型與進口機型的差距，加之本儀器獨特的網絡遠程傳輸及控制功能，使儀器在無人值守、分散監測、集中控制成為現實。

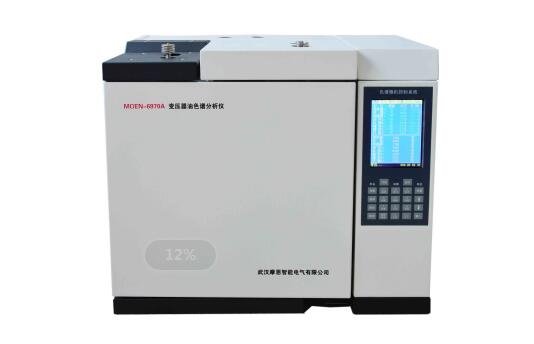

圖1.5變壓器油色譜分析儀外觀圖（以實物為主）
主要技術指標：
●溫控區域：6路
●溫控范圍：室溫以上8℃～450℃，增量： 1℃， 精度：±0.1℃
●程序升溫階數：16階
●程升速率：0.1～39℃/min（普通型）；0.1～80℃/min（高速型）
●氣體控制：機械閥控制方式、電子流量壓力控制方式任選
●外部事件：4路；輔助控制輸出4路
●進樣器種類：填充柱進樣、毛細管進樣、六通閥氣體進樣、自動頂空進樣任選
●檢測器數目：3個（zui多）；
●啟動進樣：手動、自動任選
●通信接口：以太網：IEEE802.3
1．3．2 變壓器油色譜分析儀廠家檢測器技術指標
氫火焰離子化檢測器（FID）
●檢測限：Mt≤3×10-12g/s （正十六烷）；
●噪音：≤5×10-14A
●漂移：≤1×10-13A/30min
●線性范圍： ≥106
●
zui高使用溫度：≤450℃
熱導檢測器（TCD）
●靈敏度：S≥3500mV?ml/mg（正十六烷)（放大1、2、4、8倍任選）
●噪聲：≤10μV
●基線漂移：≤30μv/30min
