MEBP-300P互感器綜合測試儀產品硬件結構

來源：MEBP-300P互感器綜合測試儀產品硬件結構 更新時間：2018-04-23

MEBP-300P互感器綜合測試儀產品硬件結構

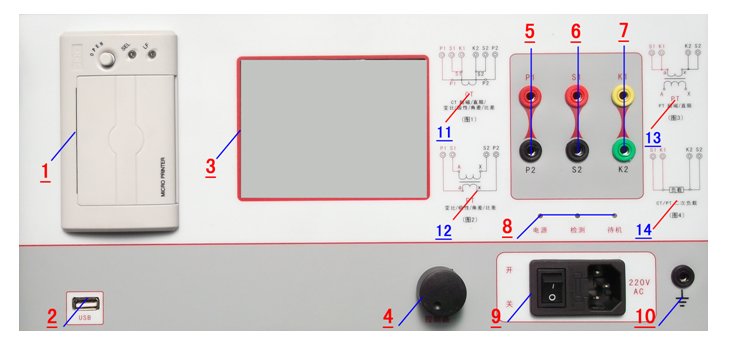

6.1．面板結構: （圖1）

圖1
6.2．面板注釋：
1 —— 打印機
2 —— USB
3 —— 顯示
4 —— 控制器
5 —— 測CT時，一次側電壓測量端，接CT一次側；
測PT時，二次側電壓測量端，接PT二次側。
6 —— 測CT時，一次側電壓測量端接，CT二次側；
測PT時，一次側電壓測量端，接PT一次側；
測PT勵磁/直阻時，S1與K1、S2與K2短接后，接被測PT二次側；
測CT/PT二次負荷（負載）試驗，S1與K1、S2與K2短接后，接被測負載。
7 —— 測PT勵磁/直阻時，K1與S1、K2與S2短接后，接被測PT二次側；測CT/PT二次負荷（負載）試驗，K1與S1、K2與S2短接后，接被測負載。
8 —— 工作指示燈（電源燈，工作燈，待機燈）
9 —— 主機開關、主機保險、主機電源插座（220V AC）。
10 —— 接地
11 —— CT勵磁、直阻、變比、極性、角差、比差試驗接線簡圖
12 —— PT變比、極性、角差、比差試驗接線簡圖
13 —— PT勵磁、直阻試驗接線簡圖
14 —— CT/PT二次負荷試驗接線簡圖
