互感器綜合測試儀廠家

來源：www.zeichua.cn 更新時間：2019-12-03

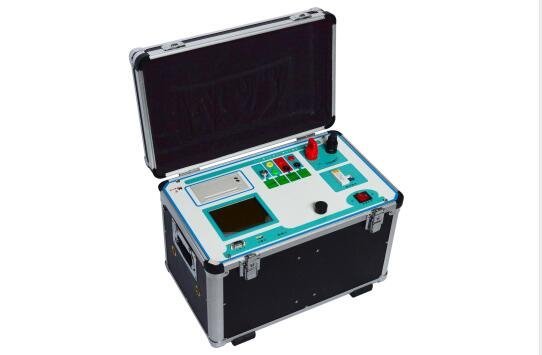

互感器綜合測試儀廠家簡介
武漢摩恩提供互感器綜合測試儀廠家價格、互感器綜合測試儀廠家報價，產品選型，技術支持，互感器特性綜合測試儀，是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓、電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。

互感器綜合測試儀廠家注意事項
為避免觸電或人身傷害，請遵循以下指南進行操作：
!為了保護設備及人身安全，做試驗前請詳細閱讀使用說明書，嚴格按說明書要求操作。
!勿將本儀器置于不平穩的平臺或桌面上以防儀器跌落受損。
!裝置工電源請不要超過AC220V（±20％）應選用15A 及以上的電源線。
!開電源時請先開電源開關，等到有畫面出現后再推漏電保護器。
!做試驗時請確保CT/PT的接線與原有接線斷開且不接地。
!做PT伏安特性試驗時，請確保一次繞組有足夠的電氣安全距離。
!做CT變比試驗時，請確保二次繞組的接地線斷開，其它二次繞組均短接。
!做PT變比試驗時，請確保二次繞組的接地線斷開，其它二次繞組均斷開。
!做伏安特性或變比試驗時，如連續試驗時間太長，請適當予以休息冷卻，以免裝置過熱燒壞。
!儀器左/右側壁面的園孔為通風散熱而設，為保證儀器正常工作，請勿堵塞。
!作為安全措施，該儀器配有保護接地端子，試驗之前應將裝置面板上接地端子可靠接地。
!不要讓任何異物掉入機箱內，以免發生短路。
!主機CT/PT每項功能可保存1000組，共2000組數據。儀器掉電后數據永不丟失。
!數據快存滿時請及時打印或上傳至U盤或電腦保存。
!用U盤轉存試驗數據時，須等保存完畢方能拔出U盤，否則數據轉存不成功，可能導致數據遺失。
!請勿隨意刪除主機保存的歷史試驗記錄，避免造成試驗數據丟失。
!在試驗中請不要插拔試驗線,如果遇到不正常現象時請及時關閉電源重啟下儀器。
一、互感器綜合測試儀廠家互感器綜合測試儀主要特點
1.全自動型測試儀
僅需進行簡單的數字設定：設定zui高測試電壓、zui大電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。快捷、簡單、精確、方便。
2. 功能全面
可測試CT/PT的：“伏安特性”，“5％、10％和15％誤差曲線”，“變比、極性”，“角差、比差”，“二次直阻”及“二次負載”，“二次回路”，“二次耐壓”和退磁功能。內設功能狀態說明，無需說明書，極易操作、掌握。
3. 輸出電壓高、容量大
伏安特性試驗：單機zui大輸出電壓高達2500V，可用于做500KV等級1A電流互感器的伏安特性試驗。變比測試：zui大電流輸出高達1000A。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
調壓分辨率zui小可以達到0.15V
4. 大屏幕全漢化圖形界面、旋轉鼠標操作
測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便。
面板自帶打印機，可隨時打印曲線圖及測試數據。
操作采用我公司獨創的光電旋轉鼠標進行。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，只需左旋、右旋、點擊，便可完成所有操作。
5. 附加功能全面
帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失；
具有完善的數據查詢、瀏覽、打印、清空等功能。
拐點自動計算功能，試驗數據篩選打印功能。
背光軟件調整功能；自帶日期/時間功能。
帶有RS232通信接口，可以通過接口將數據上傳至電腦保存、顯示編輯、打印。
帶有U盤接口，可通過接口將數據上傳至U盤進行存儲。
單機一體化，重量輕，僅重26Kg，方便攜帶，便于流動試驗。
二、互感器綜合測試儀廠家主要技術參數

	輸入電壓	輸出zui高電壓	輸出zui大電流			功率	測量精度
CT伏安輸出	220V	0—2500V	20A			3KVA	< 0.5%
PT伏安輸出	220V	0—330V				3KVA	< 0.5%
CT變比輸出	220V	0-8V	0—1000A			―――	< 0.5%
PT變比輸出	220V	0—2500V				―――	< 0.5%
CT 變比測量	比值zui高顯示：999.9K:5/1						< 0.5%
PT 變比測量	比值zui高顯示：999.9K:100、150、100/3、100/根號3						< 0.5%
直阻測量	zui高測量阻值：0-20歐						< 3%
角差	zui小顯示：0.01分精度：±10分			比差	zui小顯示：0.01%精度：<0.5%
二次通流	電流：0-200A時間：1~5分鐘			二次耐壓	電壓：0-2500V時間：1~5分鐘
工作溫度	-10～55℃			工作電壓	AC220V（±20％）50HZ
測試儀主機體積	420×300×270			主機重量	26Kg

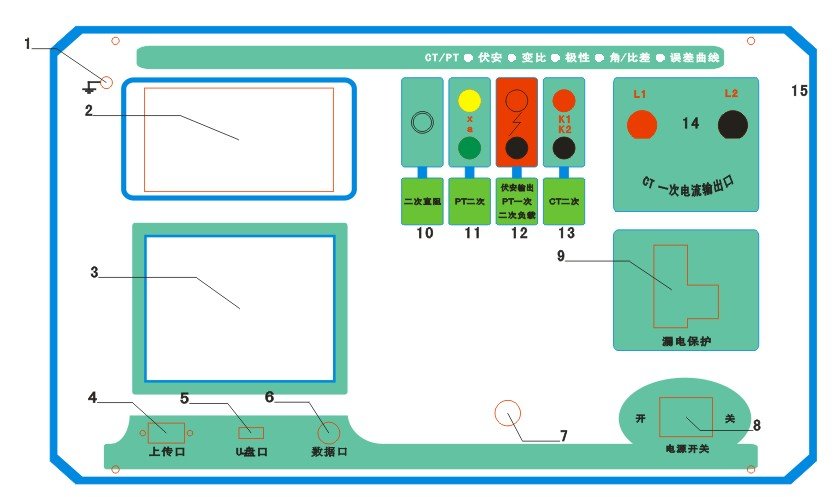

儀器面板結構說明

1.設備接地端子
2.設備微型打印機
3.設備液晶顯示屏
4.PC上傳口
5.U盤通訊口
6.外接數據口
7.光電旋轉鼠標
8.電源開關
9.保護器+漏電保護
10.二次直阻輸出口
11.PT 二次輸入口
12.交流電壓/負載測試輸出口
13.CT 二次輸入口
14.CT一次輸入口 15. 機箱右側電源輸入，～220V（±10％）
