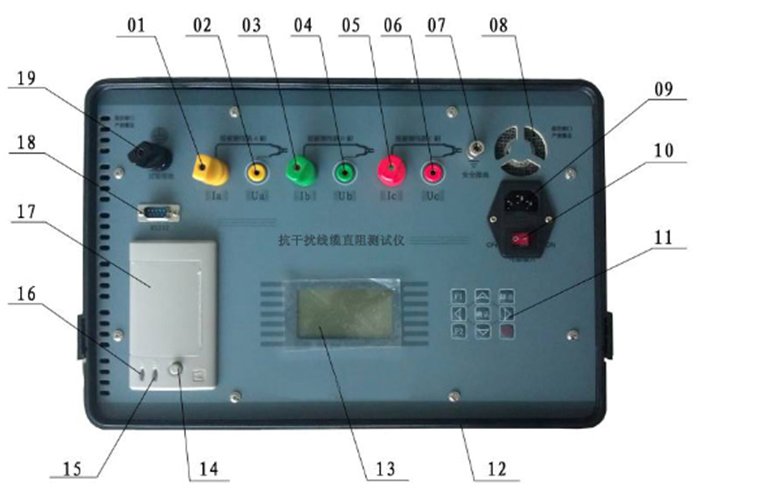

MELZR-38抗干擾線纜直阻測試儀面板功能介紹

來源：武漢摩恩更新時間：2018-04-20

⑴A相電流端子--接被測線路的A相，用于對A相施加試驗電流；
⑵A相電壓端子--用于被測線路的A相電壓采樣接線；
⑶B相電流端子--接被測線路的B相，用于對B相施加試驗電流；
⑷B相電壓端子--用于被測線路的B相電壓采樣接線；
⑸C相電流端子--接被測線路的C相，用于對C相施加試驗電流；
⑹C相電壓端子--用于被測線路的C相電壓采樣接線；
⑺安全接地—MELZR-38抗干擾線纜直阻測試儀外殼接地，用于保護試驗人員安全；
⑻散熱窗口—MELZR-38抗干擾線纜直阻測試儀內部發熱器件的散熱，應注意防水，嚴禁覆蓋；
⑼電源輸入接口—為MELZR-38抗干擾線纜直阻測試儀提供工作電源；
⑽電源輸入開關--用于MELZR-38抗干擾線纜直阻測試儀工作電源的開啟和關閉；
⑾按鍵—與液晶屏顯示對應提示配合按壓，實現MELZR-38抗干擾線纜直阻測試儀的操作；
⑿MELZR-38抗干擾線纜直阻測試儀外塑箱；
⒀顯示屏—儀器顯示窗口；
⒁打印機OPEN鍵—按下出紙倉即可打開；
⒂打印機SEL鍵—紅色指示燈為亮為在線，燈滅為離線狀態；
⒃打印機LF鍵—打印機走紙鍵，通電紅色指示燈常亮；
⒄打印機--用于打印測試結果；
⒅RS232接口—用于儀器內部程序的升級；
⒆試驗接地端子--用于直流電阻測試的試驗接地。
