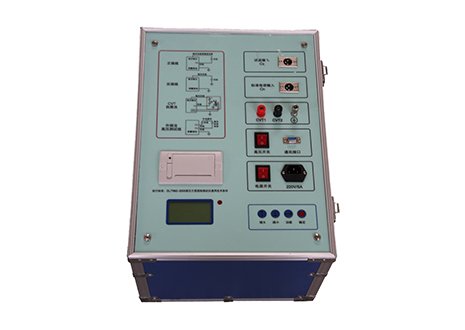

異頻抗干擾介損測試儀
儀器概述
介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的zui基本方法。全自動異頻抗干擾介損測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供zui高12千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
異頻抗干擾介損測試儀安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、在任何接線之前必須用接地電纜把儀器接地端子與大地可靠連接起來。
7、由于測試設備產生高電壓，所以測試人員必須完全嚴格遵守安全操作規程，防止他人接觸高壓部件和電路。直接從事測試的人員必須完全了解高壓測試線路，及儀器操作要點。非從事測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等清楚表示出來。
8、儀器的調整維修和維護，必須在不加電情況下進行，如果必須加電，則操作者必須非常熟悉本儀器高壓危險部件。
9、保險管損壞時，必須確保更換同樣的保險，禁止更換不同型號保險或將保險直接短路使用。
10、儀器出現故障時，關閉電源開關，等待一分鐘之后再檢查。
異頻抗干擾介損測試儀可測試參數
1、儀器可測量下列參數并數字顯示：
2、被測試品的電容量值CX，以pF或nF為單位，1nF=1000pF。
3、被測試品的介質損耗值tgδ，以%顯示。
異頻抗干擾介損測試儀性能特點
1、儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出。
8、反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。
9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線12KV 反接線介損測量
10、具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過12KV電壓的介損試驗。
12、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
13、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。
異頻抗干擾介損測試儀技術指標
準確度： Cx: ±（讀數×1%+1pF）
tgδ: ±（讀數×1%+0.00040）
抗干擾指標： 變頻抗干擾，在200%干擾下仍能達到上述準確度
電容量范圍： 內施高壓： 3pF～70000pF/12KV 60pF～1μF/0.5kV
外施高壓： 3pF～1.5μF/12KV 60pF～30μF/0.5kV
分辨率： zui高0.001pF，4位有效數字
tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
試驗電流范圍：10μA～1A
內施高壓： 設定電壓范圍：0.5～12KV
zui大輸出電流：200mA
升降壓方式：連續平滑調節
試驗頻率： 45、50、55、60、65Hz單頻
45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
頻率精度： ±0.01Hz
外施高壓： 正接線時zui大試驗電流1A，工頻或變頻40-70Hz
反接線時zui大試驗電流12KV/1A，工頻或變頻40-70Hz
CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A
測量時間： 約40s，與測量方式有關
輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電
計算機接口： 標準RS232接口
打印機： 煒煌A7熱敏微型打印機
環境溫度： -10℃～50℃
相對濕度： <90%
外形尺寸：460×360×350mm
儀器重量：28kg
