ME2675C型絕緣耐壓測試儀耐壓測試工作原理方框圖

來源：武漢摩恩更新時間：2018-04-08

ME2675C型絕緣耐壓測試儀耐壓測試工作原理方框圖

圖（2）絕緣耐壓測試儀耐壓測試工作原理方框圖

ME2675C型絕緣耐壓測試儀耐壓測試框圖各部分說明：

圖（4）：ME2675C型絕緣耐壓測試儀后面板示意圖

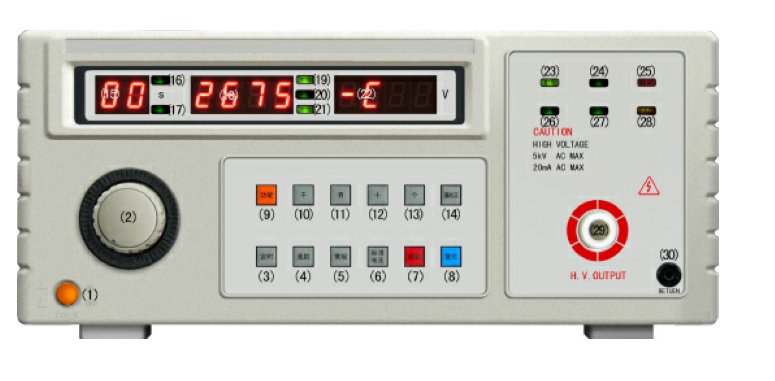

2．各部分說明：
（1）電源開關：按下時，接通儀器電源。在使用此開關前，一定要熟悉“使用注意事項”一節。
（2）電壓調節旋鈕：用來調節耐壓測試所用的交流測試電壓大小。
（3）定時設置鍵：按此鍵一次、二次、三次，可使定時指示燈（17）亮或使間隔指示燈(16)亮或使上述二燈管滅。再按則重復上述過程。定時或間隔指示燈亮?xí)r，將使mA和MΩ指示燈滅。
（4）絕緣設置鍵：按一下此鍵，MΩ指示燈（20）亮，且使定時指示燈（17）、間隔指示燈（16）和mA指示燈（19）滅。
（5）常規設置鍵：按一下此鍵，使常規指示燈（21）改變一次狀態。即按一下亮，再按一下滅。
（6）標準電壓設置鍵：按一下此鍵，使電壓顯示窗口（22）顯示某標準電壓（原來沒有顯示標準電壓），或顯示另一個標準電壓（原來顯示有某個標準電壓）。用此鍵來選擇測絕緣電阻時應使用的標準電壓。反復按此鍵，將依次顯示250V、500V、1000V、250V……。
（7）啟動鍵：按一下此鍵，儀器輸出端即有測試電壓輸出，開始對被測物檢測。
（8）復位鍵：按一下此鍵，儀器將被置于復位狀態。輸出端無測試電壓輸出，電壓和漏電流顯示被置為0。
（9）功能設置鍵：用于改變儀器的測試種類，每按一次，改變一次。反復按此鍵時，耐壓指示燈（23）、絕緣指示燈（26）、W→I指示燈（24）、I→W指示燈（27）依次被點亮，當點亮下一個指示燈時，上一個指示燈即熄滅，I→W指示燈（27）亮后再按一次此鍵，上述4個指示燈全滅，再次按此鍵則重復上述過程。
（10）數字千位鍵：按一下此鍵，按照當時指示燈的狀態，使相應設置值的千位加1。漏電流的千位為100mA，其余與數字個位鍵類似。
（11）數字百位鍵：按一下此鍵，按照當時指示燈的狀態，使相應設置值的百位加1。漏電流的百位為10mA，其余與數個位鍵類似。
（12）數字十位鍵：按一下此鍵，按照當時指示燈的狀態，使相應設置值的十位加1。漏電流的十位為1mA，其余與數字個位鍵類似。
（13）數字個位鍵：按一下此鍵，按照當時指示燈的狀態，使相應設置值的個位加1。例如：定時指示燈

（17）亮，按一下此鍵，定時器顯示窗口（15）的個位數加1，表示定時設定值個位加1；若間隔指示燈

（16）亮，按一下此鍵，定時器顯示窗口（15）的個位數加1，表示間設定值個位加1；若mA指示燈（19）亮，按一下此鍵，則電阻或電流顯示窗口（18）的zui低位加1，表示漏電流設定值z(mì)ui低位（0.1mA位）加1；若MΩ指示燈（20）亮，按一下此鍵，則電阻或電流顯示窗口（18）的個位數加1，表示絕緣電阻下限設定值個位加1。若定時指燈（17）、間隔指示燈（16）、mA指示燈（19）、MΩ指示燈（20）全不亮，則所有數字鍵都不起作用。并且數字百位鍵（11）、數字千位鍵（10）對定時、間隔設置情況都無作用。
（14）漏電流設置鍵：按一下此鍵，mA指示燈（19）亮，且定時指示燈（17）、間隔指示燈（16）和MΩ指示燈（20）滅。
（15）定時器顯示窗口：以秒為單位顯示時間，可自動加計數或自動減計數。定時指示燈（17）亮?xí)r，顯示定時值；間隔指示燈（16）亮?xí)r，顯示間隔值。
（16）間隔指示燈：該指示燈亮，表示定時器顯示窗口（15）顯示的是間隔時間。間隔時間不變表示間隔設置狀態。
（17）定時指示燈：該指示燈亮，表示定時器顯示窗口（15）顯示的是定時時間。若此時間不變，表示定時設置狀態。
（18）電阻或電流顯示窗口：MΩ指示燈亮?xí)r，顯示MΩ設置或絕緣電阻測量結果。mA指示燈亮?xí)r，顯示漏電流設置值或漏電流測量結果。絕緣電阻的單位是MΩ，漏電流的單位是mA，4位顯示帶有小數點。
（19）mA指示燈：該指示燈亮，表示電阻或電流顯示窗口（18）顯示值為漏電流的mA值。在按過漏電流設置鍵（14）后，此指示燈亮表示儀器處于漏電流設置狀態。
（20）MΩ指示燈：該指示燈亮，表示電阻或電流顯示窗口（18）顯示值為絕緣電阻的MΩ值。在按過絕緣設置鍵（4）后，此指示燈表示儀器處于絕緣電阻設置狀態。
（21）常規指示燈：該指示燈亮，表示測量絕緣電阻時儀器自動換檔。若此燈不亮，測量電阻范圍受電阻設定值限制。
（22）電壓顯示窗口：以4位整數顯示電壓值，單位V。在測絕緣電阻前按測試電壓設置鍵（6）時，顯示標準電壓值250V、500V或1000V，而輸出端并無電壓輸出。在測量絕緣電阻時，顯示輸出端的直流電壓，在耐壓測試時，顯示輸出端的交流電壓有效值。
（23）耐壓指示燈：該指示燈亮，表示儀器處于耐壓測試狀態或正在進行耐壓測試。
（24）W→I指示燈：該指示燈亮，表示儀器處于W→I測試狀態。
（25）測試指示燈：該指示燈亮，表示儀器進入測試狀態，儀器輸出端有測試電壓輸出。在按下啟動鍵（7）后該燈亮，在測試結束或按過復位鍵（8）后該燈滅。
（26）絕緣指示燈：該指示燈亮，表示儀器處于絕緣測試狀態或正在進行絕緣測試。
（27）I→W指示燈：該指示燈亮，表示儀器處于I→W測試狀態。
（28）超漏指示燈：該燈亮表示剛才的測試過程中，漏電流超過了設定值。
（29）輸出端：測試電壓輸出端。
（30）測試端：即測試電壓的另一個連接端，或叫做測試電流的返回端。
（31）電源插座：用于連接AC220V，50Hz電源。
（32）接地端：可靠接地。
