絕緣耐壓試驗裝置選型

來源：www.zeichua.cn 更新時間：2019-12-03

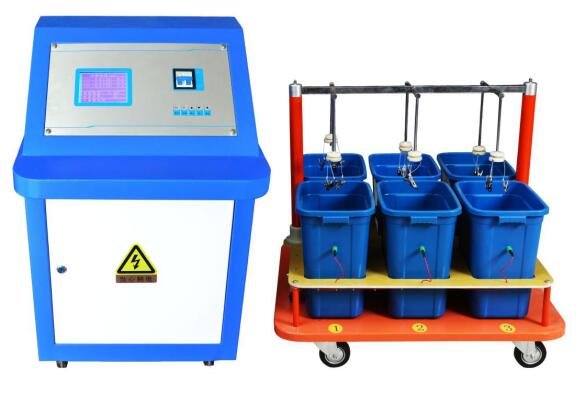

絕緣耐壓試驗裝置選型簡介
武漢摩恩智能電氣有限公司提供絕緣耐壓試驗裝置選型、咨詢絕緣耐壓試驗裝置價格、絕緣耐壓試驗裝置選型根據絕緣靴（手套）試驗規程，讀取、紀錄測試參數。

絕緣耐壓試驗裝置選型原理
接入0~220V電源，調節工頻耐壓試驗臺，根據試驗變壓器的電磁感應原理，使變壓器產生0~30KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、紀錄測試參數。
絕緣耐壓試驗裝置型號參數
1、輸入電壓：～220V 50Hz
2、輸出電壓：0-30kV
3、容量：3kVA
4、測試數量：每次6只
5、測量數據：可顯示打印每只被試品電壓值；泄漏電流值
6、過流保護；過壓保護；自定義時間、電壓、泄漏電流值
7、液晶顯示，全中文菜單操作，帶打印
8、測量準確度：電壓±2%（±3個字）電流±2%（±3個字）
9、質量：絕緣靴（手套）操作箱12Kg工頻耐壓試驗臺60kg

絕緣耐壓試驗裝置選型使用說明
1、絕緣靴（手套）內外盛水試驗時，卸掉隔板和海綿。絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。
2、絕緣靴內裝鋼珠試驗時,盛水槽內加水至隔板使海綿充分浸水即可，將一個與所試靴號一致的金屬片放入靴內, 將高壓電極置于絕緣靴內，使高壓電極與金屬片接觸，然后在金屬片上鋪滿直徑不大于4mm的金屬球，其高度不小于15mm。
3、先將六只電極水面至少15cm,然后將水槽上的高壓接到絕緣子一端，另一端接到水槽電極（1~6）任意一個上。此時水槽四周有高壓，連接電極信號線時，盡量距離水槽遠點，其它的接線方式和絕緣靴（手套）一致。
4、試驗前，先將標有(高壓危險)那一側的高壓線與水槽一端的連接孔安裝固定好以后,方可進行試驗。
5、按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責安全的人員在場指導。
6、合上電源開關,進入測量狀態，系統自檢幾秒鐘。
7、按下測試按鈕,工作信號燈亮，調壓器帶電，顯示屏上的電壓欄應有高壓電壓指示(kV),同時顯示6路的泄露電流值(mA)。
8、在升壓的過程中報警蜂鳴器會工作發出響聲,表示此時正在升壓，并密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間后就會自動降壓。(如圖一)
9、注意觀察毫安表，如有絕緣靴（手套）絕緣性能下降，此時該毫安表將有所指示。試驗過程中如任何一路電流指示超出被試品規定的范圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。
10、在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，電流繼電器會動作，（同時不合格的一路就將會反白顯示,在相應的一路前并且保持泄漏電流值,如圖二）使調壓器自動斷電，表示被試品不合格。此時調壓器將自動回零。并切斷電源，以便下次操作。
11、每次做完試驗后必須關了電源開關后，再打開電源開關做試驗即可。

武漢摩恩智能電氣有限公司提供絕緣耐壓試驗裝置選型、咨詢絕緣耐壓試驗裝置價格、絕緣耐壓試驗裝置選型根據絕緣靴（手套）試驗規程，讀取、紀錄測試參數。
