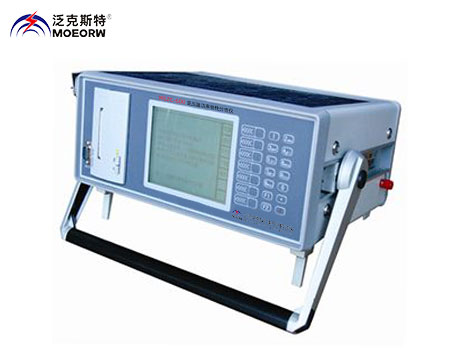

MEZC-600 變壓器功率特性分析儀

執行標準：IEC76.1-93及GB1094.1-2003和 GB/T6451

產品別名：變壓器功率特性分析儀、變壓器功率特性測試儀

產品特性：
※可完成對變壓器的空載損耗、空載電流、負載損耗、阻抗電壓、短路阻抗、零序阻抗進行全自動測試;
※常規交流參數測試功能;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆變壓器功率特性分析儀簡介
MEZC-600變壓器功率特性分析儀是我公司開發的專門測量電力變壓器、電抗器、電機等功率損耗測試、阻抗測試、諧波分析的專用儀器。與瑞士LEM公司D6000、福祿克公司NORMA5000、日本橫河WT3000等功率分析儀精度相當的產品，該儀器具有三個獨立的電壓和三個獨立的電流輸入通道，電壓、電流測量設有多檔自動量程，滿足所有接線測量方式。該儀器其主要特點是在較低功率因數情況下仍可精確的測量有功功率，因此，特別適合于對大型電力變壓器及電抗器的損耗測量。

◆變壓器功率特性分析儀基本功能
1 變壓器功率特性分析儀的測試結果符合IEC76.1-93及GB1094.1-2003和 GB/T6451有關標準的規定，并可滿足在試驗電源的波形嚴重畸變條件下儀器自身可以得出校正后的變壓器損耗值，特別是對變壓器的空載損耗值按照相關標準使用平均值電壓表數值進行校正計算。
2 可完成對變壓器的空載損耗、空載電流、負載損耗、阻抗電壓、短路阻抗、零序阻抗進行全自動測試，并自動將試驗結果換算至三相標準條件下，生成標準的試驗報告。
3 常規交流參數測試功能：測試三相電壓、電流的真有效值、平均值、有功功率、無功功率、功率因數、頻率等電氣參數。并能顯示各相電壓/電流的波形及三相電壓/電流向量圖。
4 諧波分析功能：對三相電壓、電流進行諧波分析（31次），顯示各相的各次奇、偶次諧波含量及對應基波的初相角，各次諧波分布棒圖以及諧波總含量。
5 電壓電流測量范圍寬，量程自動切換，并可外接CT、PT進行大容量變壓器及電抗器的損耗及電抗參數測試。
6 變壓器功率特性分析儀在對大型變壓器進行負載損耗試驗時，只需錄入被測相關繞組各相直流電阻值，儀器根據繞組對的接線方式將直流電阻值所影響的附加損耗自動扣減，并校正變壓器負載損耗至額定電流及標準溫度下。
7 變壓器功率特性分析儀具有RS-232串行通訊接口，方便的與計算機聯機構成變壓器功率特性（損耗）測試系統，所有被測的交流參數由計算機的顯示屏同屏幕顯示。

◆變壓器功率特性分析儀基本功能技術參數

型號	MEZC-600		MEZC-600K
測量項目	量程范圍	準確度	量程范圍	準確度
交流電壓（自動切換量程）	30V—750V	±0.1%	30V—1000V	±0.1%
交流電流（自動切換量程）	0.05A—75A	±0.1%	0.05A—150A	±0.1%
功率因數	0.2≤COSΦ≤1	±0.2%	0.2≤COSΦ≤1	±0.2%
功率因數	0.015≤COSΦ≤0.2	±0.5%	0.015≤COSΦ≤0.2	±0.5%
頻率測量	45—65Hz	±0.1%	45—65Hz	±0.1%
頻率測量	40—200Hz	±0.2%	40—200Hz	±0.2%
