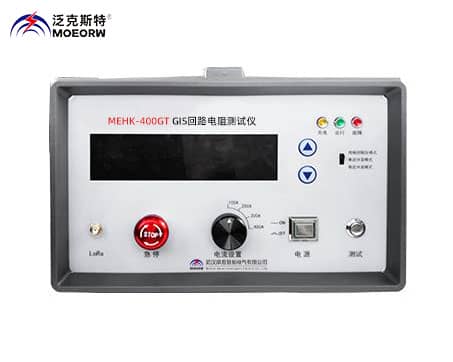

MEHK-400GT GIS回路電阻測試儀

執行標準：DL/T845.4-2004

產品別名：GIS回路電阻測試儀、回路電阻測試儀、智能回路電阻測試儀

產品特性：
※集成“傳統回阻儀模式”、“單邊分流模式”和“雙邊分流模式”，滿足不同應用需求;
※“智能測試模式”無需拆解接地排，省時省力，大大縮減現場工作量;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MEHK-400GT GIS回路電阻測試儀功能特點
MEHK-400GT GIS回路電阻測試儀共包含兩種測試模式，即傳統回阻儀模式和智能測試模式，其中智能測試模式又分為單邊分流模式和雙邊分流模式。傳統回阻儀模式需要拆解被測開關兩側接地排的其中一側，以避免地網分流的影響。智能測試模式在傳統回阻儀模式的基礎上，通過增加一路或兩路電流傳感器可以準確獲得被測回路的實際電流，再根據歐姆定律可以精確檢測開關或刀閘設備的回路電阻，不需要拆解接地排亦可以準確測出回路電阻，測試過程簡單高效。
1)集成“傳統回阻儀模式”、“單邊分流模式”和“雙邊分流模式”，滿足不同應用需求；
2)“智能測試模式”無需拆解接地排，省時省力，大大縮減現場工作量，同時消除了“假接地”問題帶來的人身和設備安全隱患；
3)“智能測試模式”在不拆解接地排的條件下依然可以精確測量開關回路電阻；
4)主機電源采用恒流限壓模式，輸出電流可以分檔調節，zui大輸出電流可達400A，zui高電壓可達12V，確保地網分流后流過被測設備電流達到測試標準要求；
5)無線電流鉗采用鉗式開口設計，適用于狹窄空間，同時采用無線方式進行數據傳輸，減少現場接線，高效安全；
6)采用自發光OLED高清液晶屏，無視覺死角和背光問題，滿足戶外強光應用場合；
7)支持微信小程序和語音播報功能；
8)適用于GIS和敞開式開關設備。

MEHK-400GT GIS回路電阻測試儀測試原理
MEHK-400GT GIS回路電阻測試儀共包含兩種測試模式，即傳統回阻儀模式和智能測試模式，其中智能測試模式又分為單邊分流模式和雙邊分流模式。傳統回阻儀模式需要拆除被測開關兩側接地排的其中一側，而智能測試模式不需要拆解接地排亦可以準確測出被測回路電阻。

GIS回路電阻測試儀技術參數

測試性能指標
測量范圍	0~10mΩ
測量精度	傳統回阻儀模式：±(示值×0.5% +0.1μΩ) 單邊或雙邊分流模式：±(示值×1% +0.5μΩ)
分辨率	0.1μΩ
測試時間	不超過10秒
測量次數	≥200次(5V/100A放電功率，滿電量起)，支持邊充電邊測試
存儲深度	999次歷史數據
主機參數
額定功率	4.8kW(Pmax)
輸出電壓	12V(Udcmax)
輸出電流	DC 100A/200A/300A/400A 可調
供電方式	內置鋰電池供電，支持快充模式
人機交互	自發光OLED液晶屏，支持數據語音播報功能
數據處理	支持BLE4.0協議藍牙傳輸，適配微信小程序
通訊方式	與無線電流鉗通過LoRa連接
保護功能	過流/過壓/過熱/電池過充/電池過放保護
外形尺寸	258mm(寬)×165mm(高)×380mm(深)
重量	9kg
充電器參數
輸入電壓	AC220V
充電模式	三段式充電法，恒流-恒壓-浮充
輸出電流	10A
輸出電壓	12.6V
LED標識	紅燈正在充電，綠燈充電完成
保護功能	短路/過流/過壓/過熱/反接保護
外形尺寸	170mm×90mm×50mm
重量	0.95kg
無線電流鉗參數
測量方式	鉗形霍爾，非接觸測量
測量范圍	DC 0~400A
測量精度	±(示值×1% +0.1A)
分辨率	DC 0.1A
顯示方式	液晶，尺寸為32mm×15mm
LED標識	電源、充電、充滿、低電量
供電方式	內置鋰電池供電
電源適配器	5V/1A
充電器接口	Type C
鉗口尺寸	Φ68mm
外形尺寸	215mm×65mm×34mm
重量	0.5kg
附件
功率線	紅黑共兩根，導線截面積25mm2，長度15m
測試線	紅黑共兩根，導線截面積2mm2，長度15m
接地線	專用接地導線，長度5m
天線	專用無線天線1根
USB充電器	5V/1A
USB充電線	長度1m
機箱尺寸參數
主機機箱	460mm(長)×360mm(寬)×190mm(高)
線箱	460mm(長)×360mm(寬)×190mm(高)
