MOEORW-5085HJ 運行環境智能調控裝置功能介紹

來源：www.zeichua.cn    更新時間：2022-03-15

MOEORW-5085HJ運行環境智能調控裝置主要是通過觸摸屏來完成。

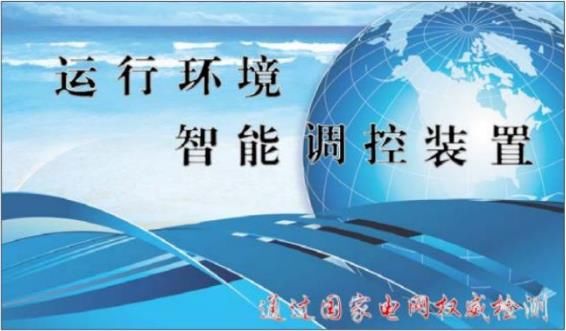

開機界面如圖 1 所示。


圖1 開機界面

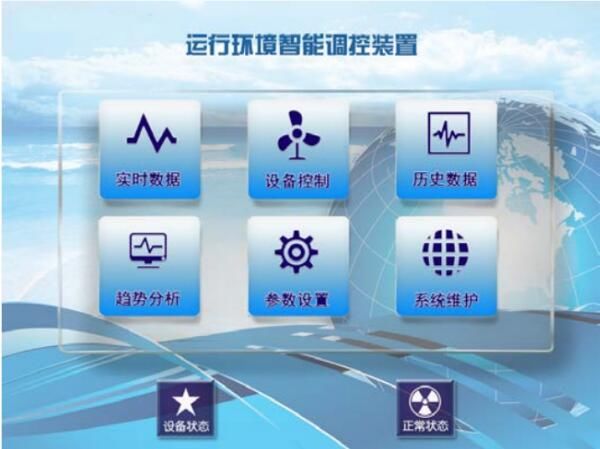

點擊屏幕按鈕進入操作主界面，如圖2所示。

圖2 主界面
主界面上正中為六宮格圖標設計對應了運行環境智能調控裝置的六個主要操作界面，分別包括“實時數據、設備控制、歷史數據、趨勢分析、參數設置和系統維護”，屏幕下側為設備狀態指示。
1、運行環境智能調控裝置實時數據

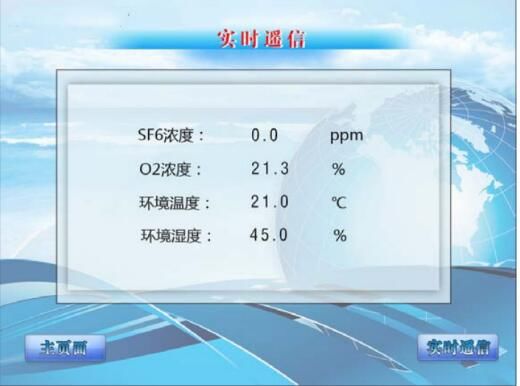

實時數據主要包括實時遙測數據和實時遙信數據。在主界面點擊實時數據圖標，首先進入實時遙測數據界面，如圖3所示。點擊實時遙測數據表格下側的上下翻頁鍵，可翻看各個監測點的實時遙測數據。點擊右下方實時遙信可查看遙信數據。

圖3 環境智能調控裝置功能實時遙測
2、運行環境智能調控裝置設備控制

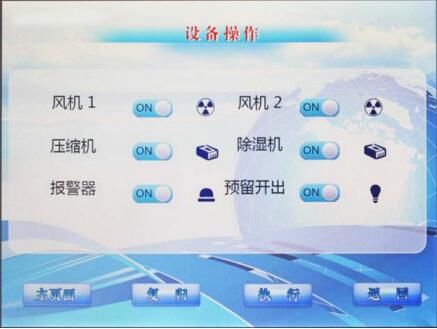

在主界面點擊風機控制圖標，進入風機控制界面。如圖4所示。設備控制可進行“除濕機、照明燈、報警器、風機”等控制操作，點擊對應的按鈕便可進行相對應的動作輸出。

圖4設備控制
3、運行環境智能調控裝置功能歷史數據

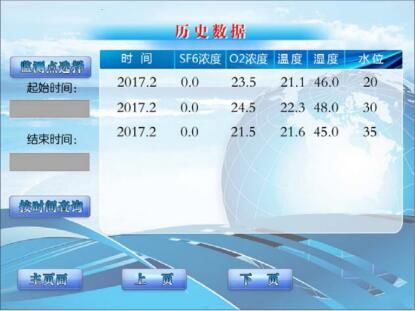

在主界面點擊歷史數據圖標，進入歷史數據界面。如圖5-5所示。歷史數據界面默認是顯示所有的歷史數據；還可以點擊“按時間查詢”按鈕，顯示某監測點zui近3小時的數據，點擊時間顯示框，可以設置想要查看歷史數據的起止時間段，即可顯示。通過右上側選擇監測點選擇想要查看的某監測點的數據。

圖5歷史數據
4、運行環境智能調控裝置功能趨勢分析

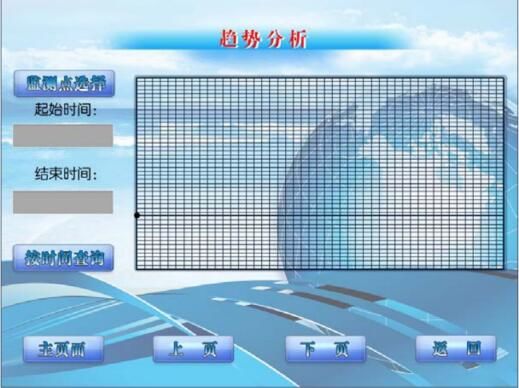

在主界面點擊趨勢分析圖標，進入趨勢分析界面。如圖6所示。與歷史數據類似，趨勢分析有兩種查看方式，一是默認顯示zui近3小時的趨勢分析；二是點擊“按時間查詢”按鈕，可以自己設置想要查看趨勢分析的起止時間段，之后按刷新按鈕即可顯示。通過右上側下拉框選擇想要查看的監測點，然后再通過右上側選擇監測點可選擇查看該監測點某項數據的趨勢分析。

圖6趨勢分析

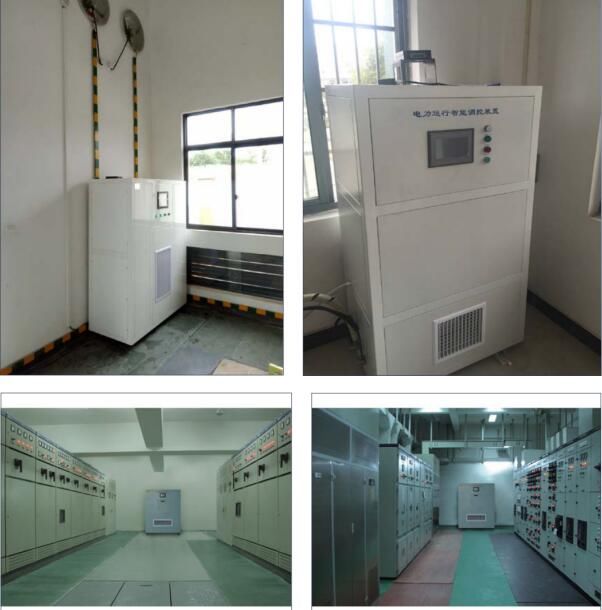

5、運行環境智能調控裝置功能現場案例
