sf6氣體檢測儀

來源：www.zeichua.cn 更新時間：2020-10-28

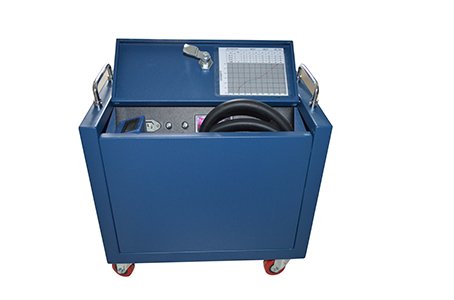

sf6氣體檢測儀

用途：
sf6氣體檢測儀是目前 sf6氣體微量泄漏的zu/i理想檢驗工具和方法。具有快速、方便、可靠、精確的特點。

sf6氣體檢測儀技術參數：

測量精度	≥10 ,可檢測濃度為 0.000，000，01的sf6
相應時間	不大于1秒，10氣體
指示方式	液晶數字顯示，泄漏濃度越大,數字變化越大,同時蜂鳴器聲音頻率變化越大;
真空軟管	4米（可拖曳長度6米）
電源輸入線	2米（可拖曳長度6米）
輸入電源	220V±22V 50Hz±2Hz
外型尺寸	430×275×425mm （長寬高）
包裝	紙箱
連續工作時間	不大于8小時
環境溫度	-10℃-50℃
功率	250W
凈重	約20.8KG

sf6氣體檢測儀結構：

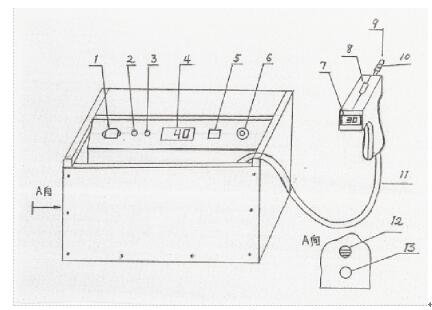

產品部件布置，如圖
sf6氣體檢測儀結構圖

1、交流AC220V 2、交流10A保險絲 3、直流0.5A保險絲
4、直流電壓表 5、電源總開關 6、探測器開關/報警電位器
7、液晶顯示屏 8、探測器觀察窗 9、進氣口
10、針閥 11、真空軟管 12、油位觀察孔（油窗）
13、放油孔（放油螺栓）
