SF6氣體綜合檢測儀

來源：www.zeichua.cn 更新時間：2020-10-20

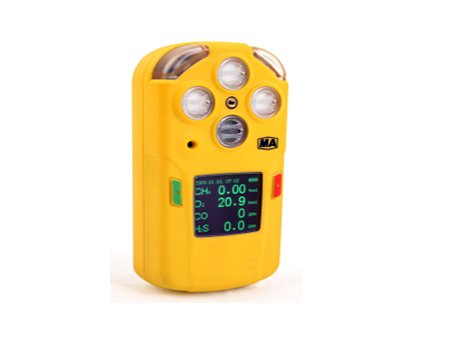

SF6氣體綜合檢測儀

用途
SF6氣體綜合檢測儀適用于煤礦井下作業環境中甲烷（CH4）、一氧化碳（CO）、氧氣（O2）及二氧化碳（CO2）氣體濃度的檢測和報警。檢測現場中氣體的濃度，并可進行聲光報警。具有操作簡單明了、體積小、攜帶方便、精度高、價格便宜等特點。
工作環境。在具有甲烷爆炸性危險的煤礦井下：
a）溫度：0～40℃；
b）濕度：≤98％(25℃)；
c）大氣壓力：80～116kPa；
d）風速：0～8m／s；
e）貯存溫度為-40～+60℃。
f）在具有爆炸性氣體混合物的危險場所。

SF6氣體綜合檢測儀測量原理
SF6氣體綜合檢測儀對于一氧化碳（CO）、氧氣（O2）氣體測量采用電化學傳感器，其結構由電解液中的三個電極構成（見圖1）。
甲烷（CH4）氣體測量采用催化燃燒原理。
二氧化碳（CO2）氣體采用窄帶NDIR紅外技術原理。
Figure 1. Simplified diagram of a sensor and potentiostat circuit
SF6氣體綜合檢測儀

圖1

3.1一氧化碳（CO）、氧氣（O2）氣體測量原理：
工作電極的工作信號經過U2轉化為電壓信號，電路同時保持工作電極的電壓處于其偏壓之下，線路中運放U1在對電極產生一電壓信號，該信號與工作電極電流信號一致。同時恒電位電路使工作電極與參考電極之間保持一恒定的電位差。
3.2甲烷（CH4）氣體測量采用催化燃燒原理：
SF6氣體綜合檢測儀采用熱催化型高性能傳感器組成惠斯頓電橋，測量臂由載件催化元件（俗稱黑元件）和純載元件（俗稱白元件）組成，輔助臂由金屬膜電阻和電位器組成，穩壓電路為電橋提供穩定的
電壓：在新鮮空氣中橋路處于平衡狀態，在被測氣體中，甲烷在黑元件表面發生催化反映（無焰燃燒），使黑元件溫度增高，電阻增大，橋路失去平衡，從而輸出一個電位差該電位差在一定范圍內，其大小與甲烷的濃度成正比。此信號進入微處理器經過內部A/D轉換、數據處理、濾波之后由單片計算機進行數字信號處理，然后通過液晶顯示器將被測甲烷的濃度顯示出來，并給出聲光報警。
3.3二氧化碳檢測原理：
SF6氣體綜合檢測儀傳感器采用窄帶NDIR紅外技術的二氧化碳模塊，通過數據傳輸進行濃度的測量、顯示、報警。其結構如下圖：

NDIR傳感器測量氣體產生信號，通過內部的數據處理把信號通過特定算法及處理轉變?yōu)闈舛龋ㄟ^數據通信把數值傳遞給微控制器。微控制器進行相應的數值顯示及報警檢測，同時通過按鍵進行SF6氣體綜合檢測儀的操作。當測量的二氧化碳濃度超過1.00%的時候儀器就會發出聲光報警。

SF6氣體綜合檢測儀技術指標

測試氣體	甲烷（CH4）、一氧化碳（CO）、氧氣（O2）、二氧化碳（CO2）
測定原理	定電位電解方式（CO、O2）催化燃燒原理（CH4）紅外原理（CO2）
測試范圍	CH4：（0.00～4.00）% CH4 CO：（0～1000）×10-6 CO O2：（0.0～25.0）% O2 CO2：（0.00～5.00）% CO2
基本誤差	CH4：0.00～1.00%： ±0.1% CH4 1.00～3.00%： ±10%真值 3.00～4.00%： ±0.3% CH4 CO：0～50×10-6: ±2×10-6 >50～100×10-6： ±4×10-6 >100～500×10-6： ±5%真值 >500～1000×10-6： ±6%真值 O2：0.0~5.0% ±0.5% O2 >5.0~25.0% ±3%FS CO2：0.00～1.00%： ±0.1% CO2 1.00～3.00%： ±10%真值 3.00～5.00%： ±0.3% CO2
報警誤差	CH4：（0.50~2.50）% CH4（默認1.00% CH4） ±0.05% CH4 CO：報警點：24×10-6 CO ±1×10-6 CO O2：報警點：18% O2 ±0.3% O2 CO2：報警點：1.00% CO2 ±3×10-6 CO2
響應時間	甲烷應不大于20s 氧氣應不大于35s 一氧化碳應不大于45s 二氧化碳應不大于60s；（流量200ml/min）
報警聲級強度	不小于75dB(A) (距蜂鳴器1米遠處)
報警光能見度	不小于20m（黑暗中）
傳感器使用壽命	甲烷>1年、氧氣>2年、一氧化碳>2年、二氧化碳>2年
電池連續工作時間	> 10小時（非報警狀態）
外形尺寸/重量	125mm×66mm×34mm/350克
電池規格	SF6氣體綜合檢測儀的本安電源：錳酸鋰蓄電池一節，型號：PL183650-2000mAh zi高開路電壓U0：4.2V zu/i大短路電流I0：3.4A 額定電壓：3.7V 電池串入750m限流熔斷器以及1.0Ω/3W的限流電阻，并與電池一起用環氧樹脂澆封為一體，構成本安電池組件。
