通信電纜故障測試儀設定波速度

來源：www.zeichua.cn 更新時間：2020-09-22

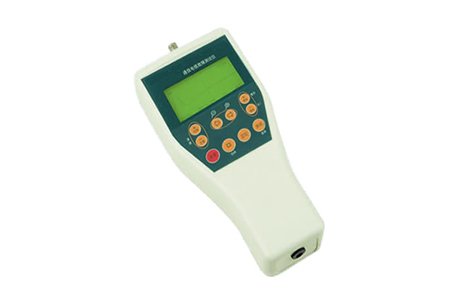

通信電纜故障測試儀設定波速度
根據測試原理可以知道，測距實際上是在測時間，時間乘以速度得到距離值，而且速度的誤差將會直接帶來距離誤差。高頻脈沖波在電纜上的傳播速度稱為波速度。波速度與電纜芯線的絕緣材料有關，而與線徑無關。例如zui常用的全塑電纜的波速度約為每秒20萬公里，為了方便，表示為200m/μs （每微秒200米）。

通信電纜故障測試儀默認全塑電纜的波速參數：201 m/μs，如果待測電纜為其他類型，應首先調整波速再進行下一步測試。以下為幾種常用通信電纜的波速范圍：
1、全塑電纜：201m/μs
2、填充聚乙烯電纜：192m/μs
3、充油電纜： 160m/μs
4、紙漿電纜： 216m/μs
不同生產廠家或不同批次的電纜，即使是相同型號，其波速也會有細微差別，當需要精確測距時，需根據已知的電纜全長校準波速度，參見本章第十三節。
波速調整方法：按波速＋/－鍵，可以調整電纜波速度。波速度的可調范圍為100-300 m/μs。

通信電纜故障測試儀調整增益
增益是指儀器對信號的放大倍數，調節增益可以改變的波形幅值，一般要調到需要的波形幅值足夠大且不失真。儀器在每一范圍均有默認增益，如果判斷增益不合適，可以人工進行調整。
增益調整方法：按增益＋/－，可以調整信號增益。每改變一次增益，儀器自動進行一次測試。
