便攜式電纜故障測試儀
產品特點
ME-4000

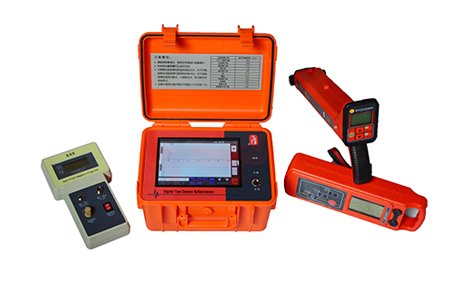

便攜式電纜故障測試儀（黃金組合）產品特性：整套裝置是由ME-4000W電纜故障測距主機、ME-1010路徑儀、MEDD-200 定點儀、MEGF-320超輕型高頻高壓信號發生器組合而成。
可測35KV及以下等級所有電纜的高、低阻故障，適應面廣，檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備，能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離；8寸彩色液晶觸摸屏作為顯示終端，儀器具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。內置電源，可在無電源環境測試電纜的開路及低阻短路故障，無測試盲區。
ME-4000
便攜式電纜故障測試儀（黃金組合）產品特性：
1.可測35KV以下等級所有電纜的高、低阻故障，適應面廣。
2.具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
3.檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
4.8寸彩色液晶觸摸屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
5.具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
6.具有計算機通訊接口，可方便將數據及圖形保存在計算機內。
7.無測試盲區。
8.內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
9.可探測地下線纜的走向及深度
10.具有 技術的可伸縮設計，體積小重量輕。
11.可擴充無線尋測法，操作簡單，使用方便。
12.儀器具有強大的數據處理能力和友好的顯示界面液晶顯示；
13.數字化設計，軟件控制，性 能穩定、可靠。
14.信息以數字大小、光柵浮降、聲音等多種方式體現。
15. 技術的信號滿程震動提示功能
16.恒功率輸出、自動匹配，保證本機工作在狀態；
17.靈活的輸出切換模式，可自動切換為***小功耗的休眠模式；
ME-4000便攜式電纜故障測試儀（黃金組合）
一、便攜式電纜故障測試儀測距單元：ME-4000W電纜故障測距主機
【功能與特點】
1．可測35KV以下等級所有電纜的高、低阻故障，適應面廣。
2．具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
3．檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
4．8寸彩色液晶觸摸屏作為顯示終端，儀器具有強大的數據處理能力和友好的顯示界面。
5．具有極安全的采樣高壓保護措施。測試儀器在沖擊高壓環境中不會死機和損壞。
6．具有計算機通訊接口，可方便將數據及圖形保存在計算機內。
7．無測試盲區。
8．內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
【主要性能指標】
1．測試方法：低壓脈沖法、高壓閃絡法；
2．沖擊高壓：低于35KV電力電纜；
3．數據采樣速率：100MHz、50 MHz、25MHz、12.5 MHz；
4．測試距離：＞32Km；
5．讀數分辨率：小于1m；
6．系統測試精度：小于50cm；
7．測試電纜脈寬設有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；
8．具有測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。可以儲存大量的現場測試波形；
9．能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離；
10．內置電源：充滿電后儀器可連續工作3小時以上，亦可外接交流電源工作；
11．工作條件：溫度-10℃～+45℃，相對濕度 90%。
ME-4000電纜故障智能測試儀（黃金組合）
二、便攜式電纜故障測試儀路徑單元：ME-1010路徑儀
【功能與特點】
1.可探測地下線纜的走向及深度
2.具有 技術的可伸縮設計，體積小重量輕。
3.可擴充無線尋測法，操作簡單，使用方便。
4.儀器具有強大的數據處理能力和友好的顯示界面液晶顯示；
5.數字化設計，軟件控制，性 能穩定、可靠。
6.信息以數字大小、光柵浮降、聲音等多種方式體現。
7. 技術的信號滿程震動提示功能
8.恒功率輸出、自動匹配，保證本機工作在zui佳狀態；
9.靈活的輸出切換模式，可自動切換為zui小功耗的休眠模式；
發射機參數：
1.輸出信號：低頻交流、高頻交流。
2.輸出功率：恒功率輸出，50%、100%兩檔（zui大1瓦）。
3.輸出模式：直連法。
4.阻抗顯示：100kΩ以內。
5.負載匹配：1~2.5kΩ。
6.顯示方式：液晶中文、數字、圖形顯示，自帶背光。
7.電池型號：整機采用6節標準5號1.2V充電電池，充放電500次。
8.工作時間：大于6 小時。
9.工作條件：溫度-10℃-+45℃，相對濕度 90%。
10.過 流：自動保護
11.重 量：約 0.8kg。
接收機參數：
1.工作頻率：低頻、高頻、工頻。
2.工作模式：波峰法、波谷法、外輸入法。
3.天線模式：一個水平線圈、一個垂直線圈。
4.聲音指示：隨信號強度變化的調頻音調。
5.電池型號：整機采用6節標準7號1.2V充電電池，充放電500次。
6.顯示方式: 液晶中文、數字、圖形顯示，自帶背光。
7.信號強度表示：圖形顯示、數字量程0~999顯示。
8.增益控制：手動調節，范圍為0~99dB。
9.深度測量：三位數字顯示，zui大可測深達2.5米。
10.工作時間: 大于8小時。
11.工作條件：溫度-10℃-+45℃，相對濕度 90%。
12.重 量: 約1.2 kg。
ME-4000電纜故障智能測試儀（黃金組合）
三、便攜式電纜故障測試儀定點單元：MEDD-200 定點儀
1.可同步接受故障點放電時產生的聲波和電磁波，經CPU處理并由液晶屏顯示出探頭測試點到故障點的距離及聲波和電磁波的具體情況。
2.顯示距離：zui大22.6米，zui小距離0.1米；
3.聲放大量：120db
4.磁放大量：90db
5.電源電壓：9V；
6.功 耗：0.6W；
7.定點誤差：≤0.2 m
8.使用溫度：-10—45℃；
9.外形尺寸： 定位儀：180×80×70 mm3；
探 頭：Ф85×90 mm3；
重 量：1.5Kg（含探頭）；
ME-4000電纜故障智能測試儀（黃金組合）
四、便攜式電纜故障測試儀高壓信號單元：ME-320超輕型高頻高壓信號發生器
【功能與特點】
1．可連續工作4個小時以上；
2．有電壓調節及自動穩壓功能；
3．采用開關電源電子升壓。體積小、重量輕；
4．具有開路、短路自動保護功能；
5．輸出電壓顯示為彩色液晶屏羅盤式動態顯示
6．功能完善可靠，接線簡單；
7．箱體采用工程塑料絕緣材料，操作絕對安全。
【主要性能指標】
1.zui高輸出電壓：≤35KV負直流
2.工作電壓：220V±10% 50Hz
3.顯示電壓值誤差：＜±2%
4.zui大輸出電流：≤40mA
5.工作溫度：-10℃～50℃
6.工作濕度（相對）：≤80%
7.放電能量：≤1200J/5S（標配2μF外置電容，可定制）
8.zui小放電周期：3秒
9.zui大功率：＜1.5KVA
10.海拔高度：3000米以下
11.體積：43cmx38cmx23cm
重量：11kg
