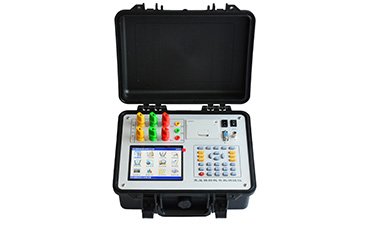

變壓器空負載損耗測試儀

變壓器空負載損耗測試儀是我公司精心開發、研制的專門用于變壓器空載、負載參數和零序阻抗參數測量的高精度儀器。它可對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓、諧波含量、畸變率等一系列參數可進行精密的測量。
該變壓器空負載損耗測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式真彩色液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

變壓器空負載損耗測試儀功能特點
1、可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗、零序阻抗。
2、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
3、可測量三相電壓、三相電流、平均電壓、平均電流、兩相有功功率（因采用兩功率表法，在此只顯示A、C兩相的功率）、總功率。
4、可測量各相電壓和電流的2－42次諧波的含量以及各個信號的總畸變率（諧波失真度）。
5、可顯示各相電壓和電流的實時波形，直觀的顯示出波形的畸變情況。
6、電壓回路寬量限：電壓zui大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
7、大屏幕、全漢字菜單及操作提示實現友好的人機對話，導電橡膠按鍵使操作更簡便，高亮度的真彩色液晶顯示，可適應冬夏各季。
8、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
9、所有的測試結果可以記錄的形式保存起來，以備查閱。
10、內置真時鐘，可實時顯示當前的日期和時間，在存儲記錄時可同時將試驗時間存儲下來。

變壓器空負載損耗測試儀技術指標
1、輸入特性
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5~100A內部全部自動切換量程。
2、準確度
電壓：±0.2％
電流：±0.2％量程
功率：±0.5%（CosΦ>0.1），±1.0%（0.05<CosΦ<0.1）
3、工作溫度
工作溫度：－10℃~ +40℃
4、工作電源
工作電源：交流160V~265V
5、絕緣
⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
       ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6、體積：32cm×24cm×13cm
7、重量：3Kg
