驗電器支架

簡介：
該產品是根據我國電力行業標準DL740—2000于2000—11—03由國家經貿委發布實施的要求進行設計、研制、開發形成產品，有利于驗電器功能準確檢驗，便于試驗人員操作。

本檢驗裝置：
分別適用于10kV及35kV。66kV、110kV、220kV、330kV、500kV。

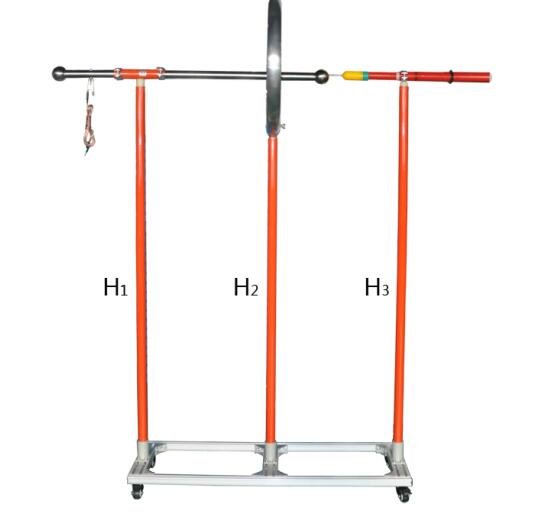

圖一35kV及以下驗電器

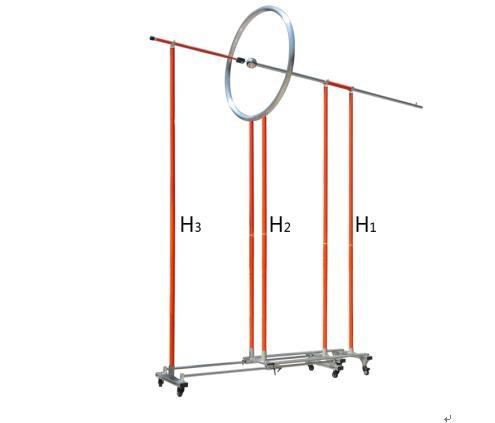

圖二 66-500kV驗電器

kV	電極間隔距離 mm	H1 mm	環直徑 mm	球直徑 mm	電力標準
10 35	100 430	>1500	550	60	DL740- 2000于2000- 11-03
66—110 220—330	650 850	>2500	1050	100	DL740- 2000于2000- 11-03
500	1250	>3500	1550	150	非標

表一帶接觸電極延長段的驗電器

kV	電極間隔距離 mm	H1 mm	環直徑 mm	球直徑 mm	電力標準
10 35	300	>1500	550	60	DL740- 2000于2000- 11-03
66—110 220—330	1000	>2500	1050	100	DL740- 2000于2000- 11-03
500	1250	>3500	1550	150	非標

表二不帶接觸電極延長段的驗電器

若需要檢測500kV及以上電壓驗電器功能，可根據用戶要求另行設計訂制。

驗電器支架裝置的結構
若用于10、35kV： H1為單節絕緣管，長度為1500mm，頂部裝有直徑60mm球型電極。H2為單節絕緣管，長度為1300mm，H2支撐直徑550環形電極，H3支撐驗電器。
若用于66—110kV及220—330kV；H1、H2、H3均為兩節。收縮長度為1500mm，伸出長度為3000 mm，H1頂部裝有直徑100mm球型電極。H2頂部裝有1050mm環型電極，H3為支撐驗電器。

驗電器支架試驗報告
500kV檢測驗電器功能試驗裝置絕緣管耐壓

	工頻耐壓（kV）	時間（分）	長度（米）
H1	640	5	3.55
H2	640	5	4.3
H3	640	5	4.3

驗電器的試驗與接線
1、試驗現場的要求：
對于適用于一定電壓范圍的驗電器，應對應于zui高額定電壓U，試驗應在防外界電磁干擾的試驗室進行，在一定的空間中不應放置任何其他物體。當UN≤35kV空間范圍為1m，當UN＞35kV，空間范圍為2m以上。
試驗時，驗電器的接觸電極與試驗電極相接觸，指示器近似地位于環形電極的中心線上（水平軸上）。
試驗電極的中心線與環形電極間的水平距離見表三：

UN kV	ac mm	ao mm	UN kV	ac mm	ao mm	備注
10	100	300	63—110	650	1000
35	430	300	220—330	850	1000
			500	1050	1250	非標準供參考
注：1、ac為帶加長接觸電極的驗電器（多用于變電站）試驗電極與環形電極之間的距離。 2、ao為不帶加長接觸電極的驗電器（多用于線路）試驗電極與環形電極之間的距離。

表三，電極間隔距離（水平距離）

2、起動電壓的測量：試驗電極和環形電極的接線見圖一：

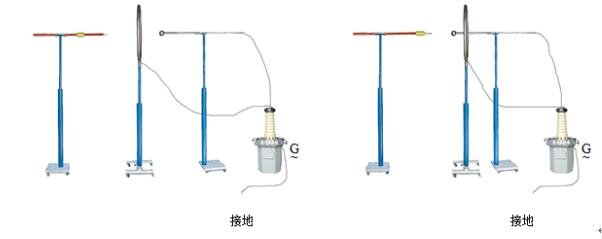

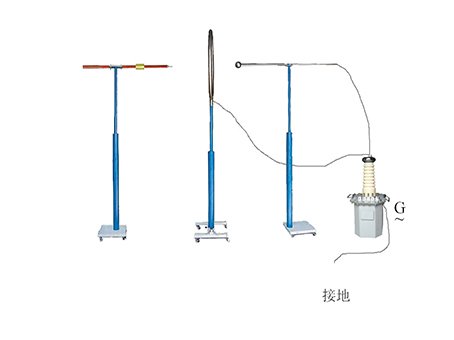

圖一起動電壓的測量接線
逐漸升高試驗電極上的電壓，當“電壓存在”的指示信號出現測量起動電壓。如果測出的起動電壓值在下列4種類型之一的規定范圍內，認為測試通過。
A類：單一額定電壓或有數檔可切換額定電壓的驗電器。
起動電壓Ust應滿足以下關系式
0.15UN≤Ust≤0.40UN
B類：適用于一定額定電壓范圍，但其范圍較窄的驗電器。
如UN·max≈2UN·min時，起動電壓Ust應滿足以下關系式
0.15UN·max≤Ust≤0.40UN·min
C類：適用于一定額定電壓范圍，但其范圍較寬的驗電器。
當UN·max≈3UN·min時，起動電壓Ust應滿足以下關系式
0.10UN·max≤Ust≤0.45UN·min
D類：在某些特殊的情況下，可根據用戶的要求確定Ust值，并作出在特定場合應用的說明。

3、抗干擾性試驗：同相干擾電場的影響：試驗接線見圖二：

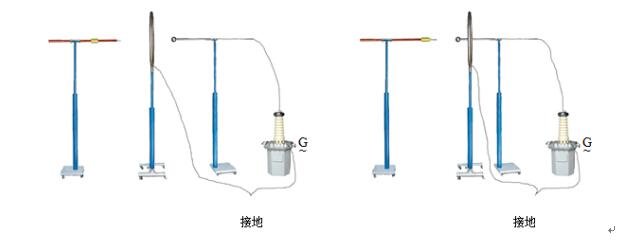

圖二同相干擾電場影響的接線
試驗電壓應為額定電壓的0.4倍或0.45倍，對于適用于一定電壓范圍的驗電器，應按zui高和zui低電壓的0.4倍或0.45倍分別進行試驗。如果驗電器指示“電壓存在”，認為測驗通過。

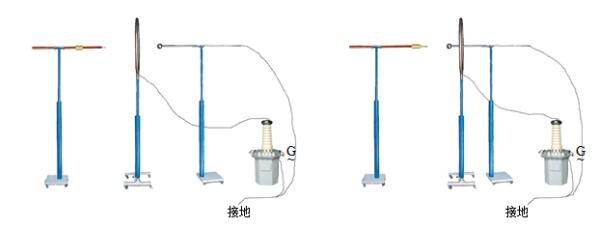

反相干擾電場的影響，接線見圖三：
