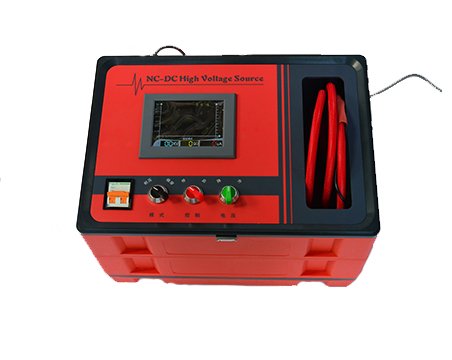

電纜高阻故障燒穿器

來源：www.zeichua.cn 更新時間：2020-08-03

電纜高阻故障燒穿器

簡介：
MEKC-08電纜高阻故障燒穿器主要用于10KV及以上高壓電纜絕緣不良點及高阻泄漏性故障點的燒穿，使其絕緣不良點及高阻故障點的絕緣阻值大幅度降低，達到故障測試條件（施加高壓脈沖能充分放電）。同時還可用做直流高壓電源，可對電纜、電容器、電機、瓷瓶等做直流耐壓試驗。電纜燒穿器符合《中華人民共和國電力行業標準》和《高壓試驗裝置通用技術條件》要求。
電纜高阻故障燒穿器采用單片機控制、大屏彩色液晶顯示；自動化程度高，保護功能完善，實時顯示燒穿電壓、燒穿電流、絕緣電阻的變化曲線圖，并以中文提示儀器的工作狀態。輸出電壓高、功率大、結構緊湊、攜帶方便。并且在電纜故障測試及試驗方面提供了大功率的直流高壓源。

產品別名：電纜高阻故障燒穿器、電纜高阻故障燒穿儀

電纜高阻故障燒穿器功能特點
⑴ 用于10KV及以上高壓電纜絕緣不良點和高阻泄漏性故障點的燒穿，使其絕緣阻值大幅度降低，并達到故障測試要求。也可用于10KV及以下高壓電氣設備的直流耐壓試驗。
⑵ 本機采用高壓電力電子技術，燒穿電流大幅上升，可在短時間內燒穿電纜絕緣不良點及高阻泄漏點故障，并且實現了燒穿自動停機。
⑶ 本機內部采用高精度的數字檢測和控制技術，實時采集、顯示高壓值和電流值；實現了zui高電壓、zui大電流、極限功率三重限定，并具備高溫自動報警等多項安全保護功能。
⑷ 本機采用大屏彩色液晶作為信息終端，可清晰美觀顯示燒穿過程中電壓、電流的實時變化曲線，真實反映整個燒穿過程；以中文提示實現人機對話，真實反映燒穿器的當前工作狀態。

電纜高阻故障燒穿器技術參數
(1) 輸出電壓：60KV （zui高值）
(2) 輸出電流：600mA （zui大值）
(3) 持續功率：1000W
(4) 顯示誤差：＜±2%
(5) 工作電壓：AC 220V±10% 50Hz
(6) 工作溫度：-10℃ — 50℃
(7) 相對濕度：≤90%
(8) 重量：25Kg

電纜高阻故障燒穿器產品配置
（1）專用接地線 1根
（2）電源線 1根（通用標準線）
（3）放電棒 1根
（4）保險管 2個
（5）使用說明書 1本
