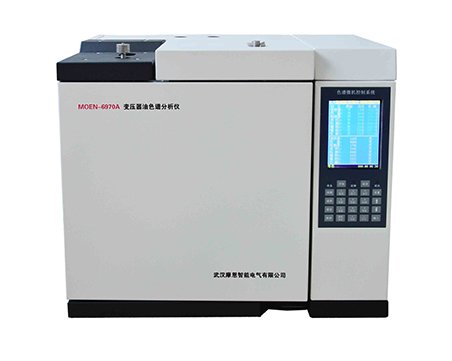

油氣體含量分析儀簡介：
正常情況下充油電氣設備內的絕緣油及有機絕緣材料，在熱和電的作用下，會逐漸老化和分解，產生少量的各種低分子烴類及二氧化碳、一氧化碳等氣體，這些氣體大部分溶解在油中。當存在潛伏性過熱或放電故障時，就會加快這些氣體的產生速度。隨著故障發展，分解出的氣體形成的氣泡在油里經對流、擴散，不斷地溶解在油中。在變壓器里，當產氣速率大于溶解速率時，會有一部分氣體進入氣體繼電器。故障氣體的組成和含量與故障的類型和故障的嚴重程度有密切的關系。因此，分析溶解于油中的氣體，就能盡早發現設備內部存在的潛伏性故障并可隨時掌握故障的發展情況。
當變壓器的氣體繼電器內出現氣體時，分析其中的氣體，同樣有助于對設備的情況作出判斷。
從油中得到的溶解氣體的氣樣，用氣相色譜儀進行組分和含量的分析，用測量每個組分的保留時間對各組分定性，用測量其色譜峰面積或峰高并依據外標法進行定量。實踐證明，氣相色譜法對判斷變壓器等充油設備故障或異常狀況已是zui重要的不可替代的手段。從七十年代末八十年代初國產專用色譜儀的問世，供、發電系統已逐漸采用、普及。對色譜數據的處理則是手工、數據處理機、數據工作站三者并存。不過，僅就變壓器油中氣體分析而言，數據處理機實在沒有多少優勢。首先，它的結果還得經過分析人員整理才能成為正式的報告。其次，絕大部分數據處理機不能繪出帶有修正基線或標示峰切割狀態的譜圖。而其zui大的弱點是不能得出超注意值的告警及求出三比值并進行故障的判斷。隨著計算機技術的飛速發展，色譜數據工作站則彌補了數據處理機的上述不足，而它zui大的優點是為用戶創建了一個龐大的數據庫，每臺設備的歷次分析譜圖、數據包括絕對產氣速率、相對產氣速率按日期先后規則地存放于數據庫中，隨時都可以調用這些數據或對數據進行統計、分析、計算，為有序的、有效的管理提供有力的工具。每次分析結束將自動為您提供超注意值報警和三比值故障結論。即使對于計算機不熟悉的用戶，您面對的是全中文的窗口界面，看到的是熟悉的參數，輸入的是日期、油樣質量、脫氣體積這類必須的數據。只要仔細閱讀我們提供的操作手冊，便能很方便地使用工作站。
MESPT-9變壓器油氣體分析工作站對設備以及數據的管理更加靈活，可以隨時根據需要增加、刪除或檢索；數據處理方面延用了我們積累多年的對色譜數據處理的成果，確保自動處理的準確性。新增了手工基線、手工識別峰，手工刪除峰等功能。另外，新版變壓器油工作站支持多用戶數據庫共享，可通過設置將聯網用戶實時分析的變壓器油數據存儲在服務器或聯網的其他微機上，這樣用戶不必重復輸入設備信息，也方便管理部門進行各種數據的統計和檢索。
油氣體含量分析儀本設備特點及功能:
1.操作便捷：中文WINDOWS操作平臺，全中文的窗口界面以及實時操作提示和在線幫助，方便用戶學習使用。
2.實時性：真正WINDOWS 環境下的實時數據采集，雙通道同時采樣，實時顯示色譜峰保留時間。
3.高精度：24位高精度A/D插卡，輸入范圍：-1v～+1v。
4.重現性：0.006％。
5.開放式數據管理：保存完整的相關設備信息以及分析結果數據信息，方便增加、修改、刪除，隨意調閱、檢索。開放式數據格式，適用于多用戶數據共享，方便其他數據庫管理軟件訪問以及管理部門的檢索需求。
6.自動故障診斷：分析結束自動超標提示、提供符合國標的三比值診斷、TD圖示、組份濃度圖示等多種故障診斷方式。
7.輕松定性：可自動或手動編輯峰鑒定表。自動計算校正因子，可以進行多次校正平均。
8.靈活的峰識別和處理能力：可以通過設置參數和時間程序或手動修正方式進行色譜峰的識別、刪除及調整基線切割。確保分析結果的準確性。
9.靈活的打印功能：提供固定格式和自定義模版格式的結果報告。
油氣體含量分析儀系統配置
硬件：Pentium II 233以上
32M以上內存
SVGA顯示器（分辨率800×600）
配有CD-ROM
軟件：Microsoft Windows 98/Me/NT/2000/XP中文版
硬件的安裝（以Windows 2000 安裝為例）
