地下管道檢測儀簡介：
MOEORW-9006NC地下管道檢測儀是專門為管道工業提供指導和幫助而設計的，適用于石油、天然氣、城市燃?xì)夂偷叵滤艿赖母g檢測與評估。雖然人們很重視埋地金屬管道的腐蝕與保護，但由于管網大修沒有前期檢測診斷，對管段尚未穿孔但防腐層破損失效的隱患不能有效地發現，就成了埋地管道年年修補、年年穿孔的現象產生的一個原因。管道防腐層由于埋地時間長久而出現老化、變脆、剝離、脫落，進而造成管道的腐蝕、穿孔，引發泄漏造成不可估量的損失。因此檢測埋地管道的防護層狀況，對埋地管道外防腐層進行不開挖檢漏，對其絕緣狀況進行評價，有針對性的更換修補可有效地預防由于腐蝕而造成的損失，延長管道使用壽命，節省大量維修改造投資，對保證管道正常運行，至關重要。使用MOEORW-9006NC對埋地管道進行檢測，能在非開挖狀況下，實現對埋地管道外防腐層的破壞情況進行定性評估，并能對管道進行精確定位、測深，解決了以前在非開挖狀況下無法檢測的難題，該檢測技術既可作為新竣工管道的檢測、驗收手段，也可對正在運行的管道進行定期監測。
地下管道檢測儀技術特點
超窄帶通0.2Hz鎖相環DSP數字濾波器；
高靈敏度接收機，檢測深度和檢測距離大大提高；
獨立ACVG檢測儀（A字架），無需與接收機連接，可靠性高；
GPS定位功能，管道走向自動成圖；
左右箭頭指示管道位置，快速定位管線；
前后箭頭指示防腐層破損點，快速定位；
dB值指示防腐層破損點的大小；
專業數據分析軟件，檢測報告自動生成；
自動生成管線外防腐層破損點的大小及位置分布圖；
自動生成管線埋土深度變化圖；
自動生成管線電流衰減曲線圖；
自動生成管線電流衰減率（Y值）曲線圖；
自動生成管道外防腐層絕緣電阻率（Rg）分級圖；
先進的電流方向功能將防腐層破損點定位在幾厘米之內；
精確定位和管道電流測繪于一體；
采用了世界上先進的人工神經網絡識別技術.快速判斷防腐層破損點位置方向、大小，全球獨家技術；
發射機發送一種特殊的編碼檢測信號電流給管道使儀器抗干攏更強；
采用了高能量密度的鋰電池.具有容量大、重量輕、綠色環保等，同時降低了整機的重量，更加輕便；
大功率發射機，一次連接，測試距離可達30km；
發射機使用特殊技術.相同功率重量只有國外的一半左右；
操作簡便，管道定位與防腐層破損點檢測一人即可操作；
接收機不必與管道連接就可進行測量并顯示電流大小；
對管道路由定位、測深,防腐層破損狀況評估；
對重要管道進行定期跟蹤檢測；
對新設管道防腐層施工質量驗收；
對主管道上分支輸油管進行檢查；
對管道陰極保護效果評估。

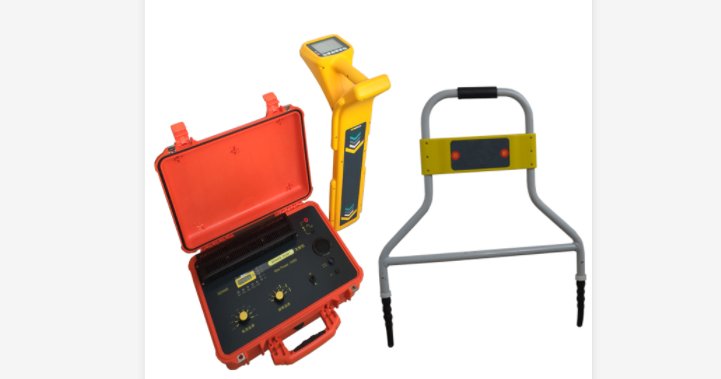

地下管道檢測儀系統的組成
MOEORW-9006NC地下管道檢測儀硬件由一臺發射機、一臺接收機、一只A字架和相關附件組成。
MOEORW-9006NC發射機
用于向被測管線施加所需要的頻率的信號，具有超大功率發射能力，zui大功率可達150W，信號傳輸距離可達30公里。連接點大大減少，從而縮短管道檢測時間。可解決長輸管道上沒有陰極保護樁而無法施加信號的問題。發射機上顯示施加到管道上的信號電流強度，LED指示燈可幫助操作者選擇正確的輸出。
MOEORW-9006NC接收機
MOEORW-9006NC手持式接收機能夠檢測出目標管道的位置、埋深、測點間的距離和發射機施加的信號電流的大小。
MOEORW-9006NC A字架
A字架用來精確檢測防腐層破損點的位置、大小。
1.5接收機技術指標
定位模式：峰值模式、谷值模式、寬峰模式、寬峰箭頭模式
測深方式：直讀深度、80%法測深
工作頻率：128Hz、512Hz、1kHz
定位精度：深度的±2.5% （無鄰近管線干擾）
電流精度：實際電流的±2.5%（無鄰近管線干擾）
深度精度：深度的±2.5%（無鄰近管線干擾）
測量范圍：A:0-8米;B:0-15米；C：0-20米
電流測繪：可準確地測量多種信號電流的大小和防腐層破損的方向
靈 敏 度：埋深1米時10 mA
破損定位：獨立的A字架，定點可精確在2厘米之內
數據記錄：管道位置（GPS坐標）、破損點位置、大小、埋深、電流、點距
數據下載：記錄的數據可下載到電腦
電 池：鋰電，可連續工作20小時
質量認證：IS09001：2008
殼體材料：ABS工程塑料
外形尺寸：62x30x15cm
重 量：2.5Kg
1.6發射機技術指標
頻率選擇：128Hz+8Hz+4Hz、512Hz+8Hz+4Hz、1kHz+8Hz+4Hz、
128Hz、512Hz、1kHz
輸出電流：100mA 300mA、600mA、1A、1.5A、2A、2.5A、3A
輸出電壓：zui大120V
輸出功率：zui大150W
發射距離：zui大30km
交流電源：220V/50Hz交流
直流輸入: 24V 20AH 高容量鋰電(注:可選配)
工作溫度：-20℃ - +50℃
殼體材料：ABS工程塑料
外形尺寸：38x28x18cm
重 量：8.8Kg (只有國外同類儀器重量的一半)
質量認證：IS09001：2008
1.7檢測儀（A字架）技術指標
接收頻率：LF低頻
增益控制：自動增益，范圍：0-140dB
定位精度：≤5cm
破損定位:定位防腐層破損點位置、方向，精度在2厘米之內
電 源：7.4V鋰電池組
工作時間：≥20小時
重 量：2.5 kg
質量認證：IS09001：2008
地下管道檢測儀工作原理
MOEORW-9006NC由發射機和接收機兩部分組成。發射機是一個獨立的0.1A-3A的檢測信號輸出設備，手持式接收機用于管道路由的追蹤、破損點的精確定位和電流測量。管道上的電流強度隨距離的增加而衰減，在管徑、管材、土壤環境不變的情況下，防腐層對地的絕緣性越好，則電流損失越少，衰減亦越小。反之，若防腐層損壞，如老化、脫落、絕緣性能越差,電流損失越嚴重，衰減也就越大。
接近直流信號的超低頻信號（CP）加載到管線上時，通過管線防腐層破損點和土壤構成的電壓梯度相應的就在管線上方的地面建立了地面電場分布。越接近破損點的部位電壓梯度就越大，管道上方地面的電流密度就越大。一般來說裸露面積越大其附近的電流密度越大，地面電壓梯度也就越大。探管儀探測管線位置，使檢測儀保持在管線的位置上通過電壓梯度檢測儀測量管線上方電位梯度值(dB)和土壤中的(CP)電流方向來確定管線破損嚴重程度和防腐層破損點的精確位置。
