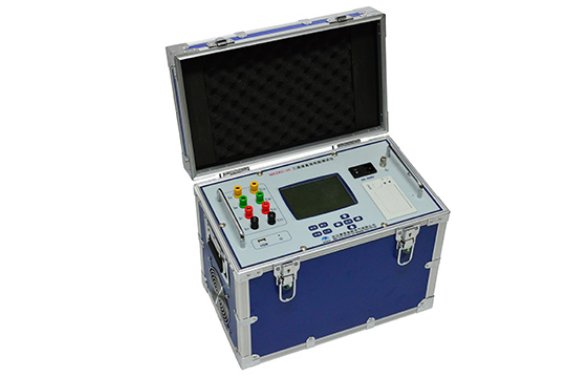

三通道直流電阻測試儀
廠家簡介
武漢摩恩提供便三通道直流電阻測試儀廠家價格，三通道直流電阻測試儀廠家報價，產品選型，技術支持，本儀器設有三相同測功能，以應對星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，極大節省測量時間提高工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試，測試完成，自動計算三相不平衡率。
變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢開發研制了新一代直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。
三通道直流電阻測試儀廠家安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、本儀表屬高精密儀表，應避免劇烈振動。
5、對本儀器的維修、維護和調試應由專業人員進行。
6、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電報警音停止后，再切換變壓器檔位。
8、在測試過程中，禁止拆卸和移動測試夾和供電線路。
三通道直流電阻測試儀廠家性能特點
1、本儀器自動選擇輸出電流（zui大可以輸出10A）。
2、測量范圍寬（0Ω-50Ω），能測量變壓器、互感器等感性直流電阻。
3、顯示器采用480*272點陣65K色彩色大屏幕，顯示數據清晰易讀。
4、本儀器帶有萬年歷、100組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據，“U盤”接口方便導出數據以供查閱編輯。
5、本儀器設有RS485通訊接口，配合上位機操控軟件，實現遠距離控制測量。
6、本儀器設有三相同測功能，以應對星型接法繞組一次接線完成三相直阻測量，自動計算三相不平衡率，極大節省測量時間提高工作效率。也可以采用逐相測試功能，針對YN、D（Y）連接方式的變壓器進行逐相測試，測試完成，自動計算三相不平衡率。
7、本儀器還設有自動助磁功能，針對鐵芯五柱低壓角接變壓器繞組的測試，采用高低壓串激磁的方法進行測試，儀器內部自動連結繞組的助磁回路，可快速準確測試低壓繞組的直流電阻。
8、本機具有音響放電報警，放電指示清晰，減少誤操作。
9、本機具有輸入誤接AC380V電源保護報警保護功能，減少誤操作對儀器的損害，本機還具有完善的反電勢保護抗拉弧能力強。
10、本機具有適用溫度寬、精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
三通道直流電阻測試儀廠家技術指標
1、輸出電流：0～20A（依量程自動選擇）
2、量程： 0～50Ω
3、準確度：0.2%±0.2μΩ
4、zui小分辨率：0.1μΩ
5、工作溫度：-20～40℃
6、環境濕度：≤80%RH，無結露
7、工作電源：交流：AC220V±10%，50Hz±1Hz
8、體積：長420mm×寬320mm×高200mm
9、凈重：10.6kg
三通道直流電阻測試儀廠家系統介紹

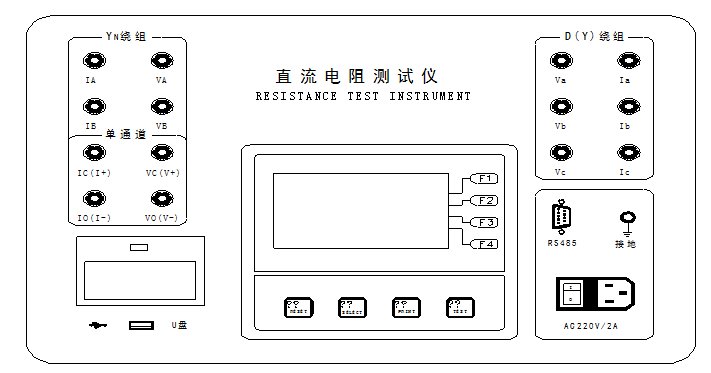

儀器面板見圖一。
1、交流電源輸入及開關：整機AC220V，50Hz交流電源輸入口，帶有保險倉，保險2A，開關為整機電源的接通與關閉。
2、RS485：標準485通訊接口。
3、：接地柱，為整機外殼接地用，屬保護地。
4、IA、IB、IC、IO端子：YN繞組測量用電流輸出端子。
5、VA、VB、VC、VO端子：YN繞組測量用電壓輸入端子。
6、Ia、Ib、Ic端子：D或Y繞組測量用電流輸出端子。
7、Va、Vb、Vc端子：D或Y繞組測量用電壓輸入端子。
8、顯示器：大屏幕彩色液晶顯示器，顯示菜單、電流值、電阻值及輔助信息等。
9、選擇鍵：測試方式的選擇鍵。
10、復位鍵：整機回到初始狀態，初始化儀器，切斷輸出電流。
11、打印鍵：打印測量數據、及輸入信息、內存信息等。
12、測試鍵：選定測量方式后按此鍵，儀器按選定方式啟動進行測試，測定數據顯示后，重新按此鍵將重新測試，重新建立緩沖區數據以達盡快穩定。
13、F1—F4功能鍵：改變液晶對應指示選項,用以選擇、修改選定項。
14、打印機：打印電流、電阻值以及輔助信息結果。
15、U盤接口：連接U盤用以導出內存數據。
圖 一
