便攜式三通道直流電阻測試儀

來源：www.zeichua.cn    更新時間：2020-07-30

便攜式三通道直流電阻測試儀

廠家簡介
武漢摩恩提供便便攜式三通道直流電阻測試儀廠家價格，便攜式三通道直流電阻測試儀廠家報價，產品選型，技術支持，適用于配電變壓器、互感器、電抗器、發電機、電機等試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的快速測量，具有速度快、數據穩定的特點。


為了滿足變壓器直流電阻快速測量的需要，本公司zui新開發研制了一款革命性的產品，國內首款手持式三通道直流電阻測試儀。該儀器采用全新技術，具有高效率、體積小（單手操作）、重量輕、輸出電流大等特點。整機由ARM處理器控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電、自動消磁和充放電指示等功能。
本儀器測量精度高，操作簡便，適用于配電變壓器、互感器、電抗器、發電機、電機等試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的快速測量，具有速度快、數據穩定的特點。

便攜式三通道直流電阻測試儀廠家安全事項
1.本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
2.使用本儀器前一定要認真閱讀本手冊。
3.儀器的操作者應具備一般電氣設備或儀器的使用常識。
4.本儀表屬高精密儀表，應避免劇烈振動。
5.對本儀器的維修、維護和調試應由專業人員進行。
6.測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。
7.測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。
8.在測試過程中，禁止拆卸和移動測試夾和供電線路。
1.3  依據標準
便攜式三通道直流電阻測試儀依據的相關標準如下表所示：

序號	標準名稱
1	GB50150-2006   《電氣裝置安裝工程電氣設備交接試驗標準》
2	GB6587-86 《電子測量儀器環境試驗總綱》
3	GB6593-86 《電子儀器質量檢定規則》
4	DL/T845.3-2004 《電力行業標準直流電阻測試儀通用技術條件》
5	DL/T 596-2005      《電力設備預防性試驗規程》
6	DL/T 846-2004     《高電壓測試設備通用技術條件系列標準》
7	GB1094.1-GB1094.6-96  《外殼防護等級》

便攜式三通道直流電阻測試儀廠家產品信息
2.1  突出優勢
1.一款革命性的產品，代表了直流電阻測試技術的一大突破，國內首家推出：手持式三通道直阻電阻測試儀，輕巧強大，方便攜帶。
2.一次性接線的理念，無需重新連接和斷開測試引線，從而節省更多時間，消除和減少大量的安全隱患。
3.內置超大容量鋰電池，典型工況下可連續工作10小時以上（典型工況指被測電阻小于100mΩ,2A電流檔，電池充滿電情況下）。
4.測試程序簡單高效，5種測試模式可選，儀器自動測量選定高壓側或低壓側繞組的電阻，包括高低壓三相繞組測量，或單繞組測量。
5.自動選擇測試電流，zui大電流可達2A。
6.有效讀數達50000字， 顯示范圍為0-49999, 為其它廠家同類產品的2.5倍以上(其它廠家產品有效讀數只有20000字甚至10000字，即zui高只能顯示19999甚至9999)。
7.測量范圍寬（0.1μΩ-20KΩ），適用于配電變壓器、互感器、電抗器、發電機、電機等試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。
8.菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
9.儀器帶有萬年歷、數據存儲高達10000組，關機不丟失數據。
10.簡單便捷的USB存儲，用于存儲和傳送測試結果，以供查閱編輯。
11.同步繞組磁化技術能對大感性負載進行精確快速地直流電阻測試，無論是星型連接，還是三角形連接的繞組，一次性接線即可完成三相直阻測量，并自動計算三相不平衡率，極大節省測量時間，提高工作效率。
12.內置測試完畢自動消磁功能，且具有音響放電報警，放電指示清晰，減少誤操作。
13.測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。
2.2  供電方式
本儀器采用交直流兩用模式。
在不插入專用電源適配器時，由內置鋰電池供電；

插上專用電源適配器后，自動切換為交流供電模式，并同時給儀器充電。

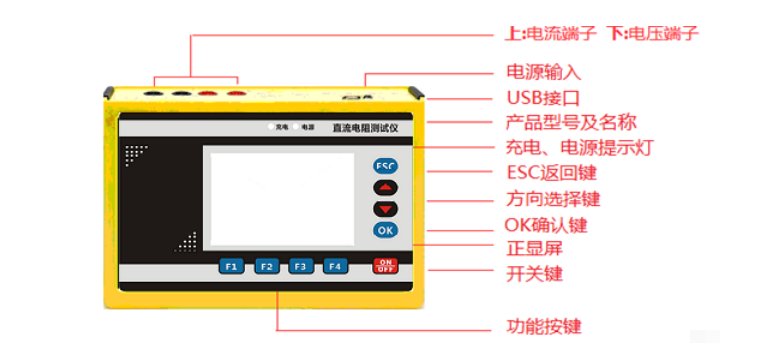

便攜式三通道直流電阻測試儀廠家面板示意

1.Ic、 Ib、 Ia、 In 端子：電流輸出端子。
2.Uc、Ub、Ua、Un端子：電壓測量端子。
3.電源輸入：專用電源適配器輸入孔。
4.USB接口：連接USB數據線以便電腦連接，進行測試數據導出等操作。
5.充電指示燈：插上三芯電源線后，充電時點亮，充電完畢后熄滅；
6.電源指示燈：點亮表示正在使用AC220V電源，熄滅表示使用內置電池；
7.ESC返回鍵：按下此鍵可取消當前界面的操作并返回上一級界面。
8.上下方向鍵：按下此鍵在相應的設置界面下，可增減數字，或改變測試模式。
9.OK確認鍵：按下此鍵確認當前操作，或進入下一選項；
10.顯示器：正顯液晶顯示器，顯示主菜單、電流值、電阻值及其他信息等。
11.開關鍵：開關為整機電源的接通與關閉，具有防誤關機功能。關閉時請長按，關機
進度條走完才會關機。
12.F1—F4功能按鍵：由屏幕對應指示功能選項，用以選擇、修改選定項。
2.4  圖形界面（主菜單）

2.5  技術指標

工作電源		交流：AC220V±10%，50Hz±1Hz專用電源適配器
		直流：內置14.8V/2.6AH鋰電池
輸出電流		20mA、200mA、2A（依量程自動選擇）
開路輸出電壓		DC12V
量程(電阻量程自動切換)
2A檔 (電流回路zui大允許5.5Ω)		200mA檔 (電流回路zui大允許55Ω)	20mA檔 (電流回路zui大允許22kΩ)
0.0001mΩ-4.9999mΩ		0.01mΩ-499.99mΩ	0.0001Ω-4.9999Ω
0.001mΩ-49.999mΩ		0.0001Ω-4.9999Ω	0.001Ω-49.999Ω
0.01mΩ-499.99mΩ		0.001Ω-49.999Ω	0.01Ω-499.99Ω
0.0001Ω-4.9999Ω			500.00Ω-999.99Ω
			1.000kΩ-9.999kΩ
			10.00kΩ-19.99kΩ
準確度	小于1.000kΩ	±(0.2%RD+0.05%FS)
	1.000kΩ或以上	±(0.2%RD+0.1%FS)
zui小分辨率		0.1μΩ
內部數據存儲		10000組
顯示		正顯液晶顯示屏，陽光下可清晰顯示
工作溫度		-10～40℃
環境濕度		≤80%RH，無結露
儲存條件		-20℃~50℃，≤95％RH, 無結露
體積		長170mm×寬119mm×高45mm
主機凈重		~595g（含電池）
