安全工器具試驗臺

廠家簡介
武漢摩恩提供安全工器具試驗臺廠家價格、安全工器具試驗臺廠家報價，產品選型，技術支持，全自動進行耐壓試驗，試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。

安全工器具試驗臺設備組成

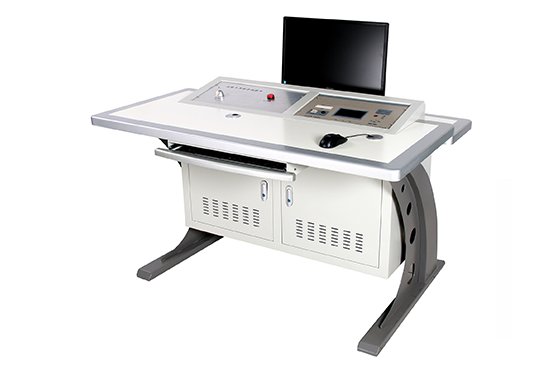

1 MOEORW-3670C全自動電力安全工器具綜合試驗臺
（本文中簡稱控制臺） 1臺
2 MOEORW-360絕緣靴手套泄漏電流測試部分
（本文中簡稱絕緣靴手套測試臺） 1套
3 MOEORW-361 絕緣桿耐壓試驗支架 1套

絕緣靴和絕緣手套是電力系統操作和檢修必備的安全防護用具，DL/T1476《電業安全工器具預防性試驗規程》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。

安全工器具試驗臺廠家主要功能
1.1采用計算機集中控制可以實現試驗的自動控制，同時建立數據庫自動出具測試報告。
1.2同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。
1.3采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。
1.4可測量試驗電壓、試驗變壓器一次電流等參數。
1.5采用紅外通訊技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。
1.6全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。
1.7每路試品均具備高壓分?jǐn)鄼C(jī)構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。
1.8具有過壓、過流保護功能。
1.9具有高壓危險警示燈顯示。
1.10儀器可保存60組試驗數據及結果，隨時查閱。
1.11實時日歷時鐘功能。
1.12 試驗系統與MOEORW-360絕緣靴手套泄漏電流測試部分配合完成絕緣靴、絕緣手套測試。
1.13 試驗系統與MOEORW-361 絕緣桿耐壓試驗支架配合完成絕緣桿耐壓試驗。

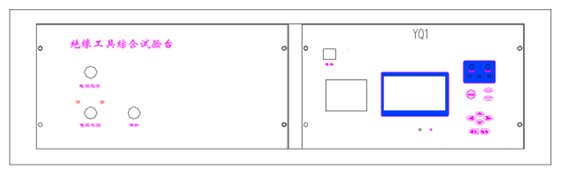

安全工器具試驗臺面板圖

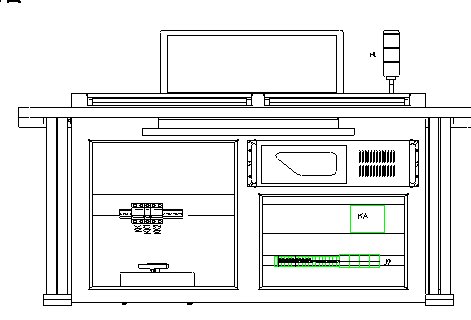

控制臺

圖1-3 控制臺端子定義圖
說明：若有門禁開關，應拆除圖中門禁開關接線位置的短接片后接線

測試部分按鍵功能說明
液晶屏下對比度調節旋鈕可調節液晶屏的對比度，液晶屏右側的操作鍵“∧”“∨”鍵及“＜”“ ＞ ”鍵可分別用來選擇菜單和增減選擇量，“確認”鍵用來確認所選項目、啟動等工作，“退出”鍵用來停止試驗、返回上一級菜單。“急停”鍵用于特殊情況下緊急停止試驗，“升壓”“降壓”鍵用來手動調節升壓、降壓。

安全工器具試驗臺廠家設備現場布置應滿足如下要求：
1)各設備高壓部分距墻壁或者其他金屬物體的距離大于1米；
2)控制臺與其他設備間距離應在3~5米范圍內；
3)控制臺與絕緣靴手套測試裝置應正對，以確保紅外傳輸?shù)臏?zhǔn)確性；
4)帶有注水功能的設備應盡可能與上下水接口接近；
5)設備安裝現場應具備接地電阻不大于0.5Ω的接地線。
