超低頻發電機耐壓測試儀廠家簡介

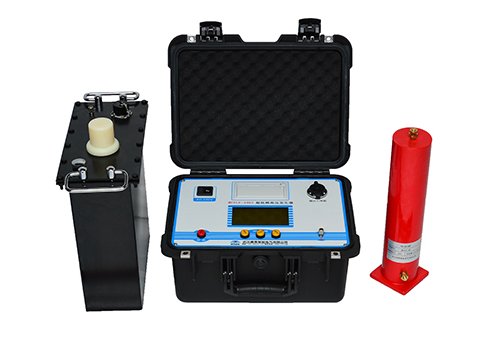

武漢摩恩提供超低頻電纜耐壓測試儀廠家價格、超低頻電纜耐壓測試儀廠家報價，產品選型，技術支持，0.1Hz程控超低頻高壓發生器采用微機控制，升壓、降壓、測量、保護完全自動化，可廣泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中
超低頻發電機耐壓測試儀廠家原理
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的。可廣泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。
超低頻發電機耐壓測試儀廠家儀器結構說明

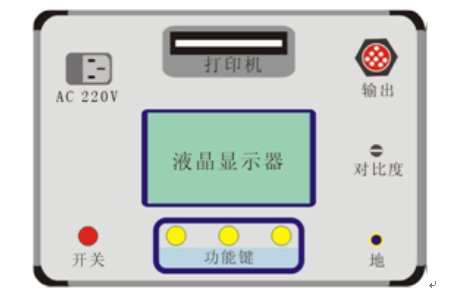

1、控制器面板示意圖
圖1
圖1中各部件示意以及功能說明：
“地”：接地端子，使用時與大地相連。
“輸出”：輸出多芯插座，使用時與升壓器的輸入多芯插座相連。
“對比度”：對比度調節旋扭，用于調節液晶顯示器的對比度。
“功能鍵”：其功能由顯示器提示欄對應位置提示。
“AC220V”：電源輸入插座，內藏保險管。
“開關”：電源開關。內藏指示燈，開時亮，關時熄。
“打印機”：打印測試報告。
“液晶顯示器”：顯示測試數據以及輸出波形。

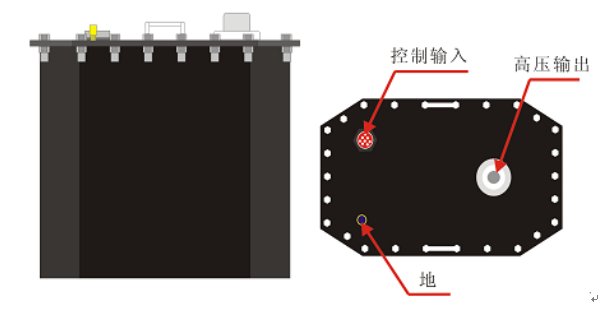

2、升壓器結構示意圖
圖2

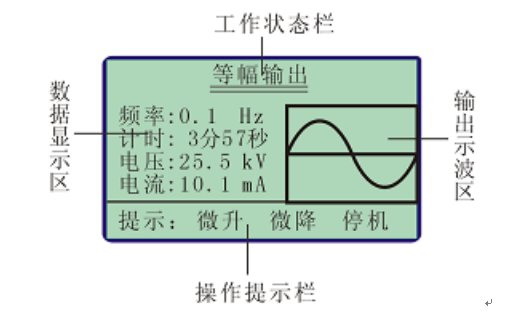

3、顯示器顯示示意說明
圖3
超低頻發電機耐壓測試儀操作說明
1、連線方法

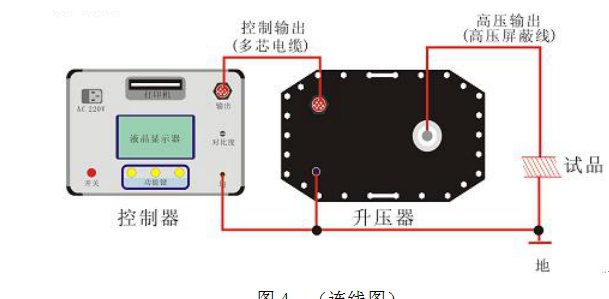

圖4 （連線圖）
連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。
2、操作程序
（1） 開機、關機、復位。
按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設置參數界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。
（2）設置限定參數

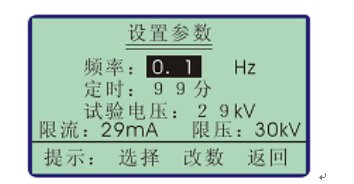

圖5
在圖5所示的設置參數界面上，可根據試驗的需要設定好輸出頻率、試驗時間、試驗電壓、高壓側的過流保護值、過壓保護值。修改方法如下：
點擊“選擇”鍵，可在參數之間循環移動光標。被選中的參數可用“改數”鍵按遞增的方式循環修改之：
★ 頻率有三種選擇：0.1、0.05、0.02。單位為Hz。
★ 定時修改范圍：0-99分。它規定了試驗時間的長短。單位為分鐘。
★ 試驗電壓范圍為0至額定值，單位為kV。它規定了我們所要升至的試驗電壓。儀器升至這個設定電壓值時，就不再升壓，并保持在這個峰值下進行等幅的正弦波輸出。
★ 電流保護值設定范圍為0至額定值，單位為mA。它規定了通過試品的電流上限值，當電流超過此設定時，儀器自動切斷輸出。
★ 電壓保護值設定范圍為0至額定值，單位為kV。它規定了通過試品的電壓上限值，當電壓超過此設定時，儀器自動切斷輸出。
以上電壓、電流、儀器顯示的測量數據均為峰值。
