SF6氣體紅外檢漏成像儀

來源：www.zeichua.cn 更新時間：2020-07-06

SF6氣體紅外檢漏成像儀廠家簡介
武漢摩恩提供SF6氣體紅外檢漏成像儀廠家價格、SF6氣體紅外檢漏成像儀廠家報價，產品選型，技術支持，SF6氣體紅外檢漏成像儀是一款光學氣體成像（OGI：Optical Gas Imaging）設備，采用長波紅外制冷型探測器，并使用精密窄帶濾光技術，檢測靈敏度極高，可用于六氟化硫、乙烯、氨氣等約20種氣體泄漏檢測。是檢測設備運行狀態、保障安全生產、防止大氣污染的必備工具。

序號	氣體種類	序號	氣體種類
1	乙烯Ethylene (C2H4)	10	甲基乙烯基甲酮methyl vinyl ketone（C4H6O）
2	丙烯propylene（C3H6）	11	呋喃oxole（C4H4O）
3	乙酰氯Acetyl chloride (C2H3ClO)	12	乙烯醚vinyl ether (C4H6O)
4	六氟化硫sulfur hexafluoride (SF6)	13	烯丙基溴3-bromopropene（C3H5Br）
5	丙烯腈2-Propenenitrile（C3H3N）	14	氨氣Dimethyl sulfide(NH3)
6	甲基硅烷Methylsilane in cylinder（CH6Si）	15	氯乙烯vinyl chloride（C2H3Cl）
7	三氯乙烯 trichloroethylene（C2HCl3）	16	乙酸AceticAcid (C2H4O2)
8	烯丙基氯Allyl chloride（C3H5Cl）	17	烯丙基五氟苯Benzene, pentafluoro-2-propenyl- (C9H5F5)
9	丙烯醛2-Propenal (C3H4O)

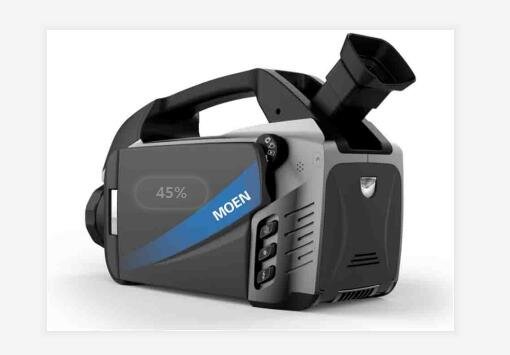

MOEORW-536 SF6氣體紅外檢漏成像儀

SF6氣體紅外檢漏成像儀是一款光學氣體成像（OGI：Optical Gas Imaging）設備，采用長波紅外制冷型探測器，并使用精密窄帶濾光技術，檢測靈敏度極高，可用于六氟化硫、乙烯、氨氣等約20種氣體泄漏檢測。統計數據表明，氣體泄漏事故亦符合二八原則，80%的泄漏量是由20%的泄露點所導致。SF6氣體紅外檢漏成像儀采用視頻圖像的檢漏方式，用戶可通過顯示屏直觀地觀測到氣體泄漏，能夠準確定位泄漏位置，并且檢測過程不會影響被測設備正常作業。其遠距離、非接觸的檢測方式，極大提升了泄漏檢測的效率，從而顯著降低重大事故發生幾率，是檢測設備運行狀態、保障安全生產、防止大氣污染的必備工具。

SF6氣體紅外檢漏成像儀廠家特性
1.1量子阱紅外探測器（QWIP），分辨率320*256像素，NETD≤15mK，幀率60Hz。中心波長10.55μm，完美匹配SF6吸光度圖譜；
1.2配備500萬像素可見光攝像頭，配備大功率雙閃光燈，紅外、可見光圖像數據并存。高效標識歷史故障位置；
1.3 5.7寸大屏幕高亮LCD屏，陽光下清晰可見；內置LCOS尋像器。LCD屏和尋像器角度均可調，輕松應對各類檢測場景；
1.4 認證：中國電科院檢測報告；防護等級IP54。
SF6氣體紅外檢漏成像儀廠家應用領域
1.5高壓電網；
1.6氨氣、乙烯等化工類企業。

SF6氣體紅外檢漏成像儀廠家可測氣體
本機可觀測到的VOC類氣體請參見下表。未在列表中的氣體敬請聯系本公司咨詢。

F6氣體紅外檢漏成像儀廠家技術參數

類別		參數說明	類別			參數說明
探測器	探測器類型	量子阱紅外探測器（QWIP）	紅外鏡頭	視場角/zui小焦距		11°*8.8°/1.5m
	波長	9.1~11μm，中心波長10.55μm		調焦方式		手動
	分辨率	320*256		空間分辨率		0.6mrad
	像元間距	30μm	圖像顯示	尋像器		0.44" 彩色，640*480分辨率
	熱靈敏度	≤0.015℃@25℃		液晶顯示屏		5.7" 彩色數字LCD屏(日光下可用)，640*480分辨率
	幀頻	50/60Hz	功能設置	圖像處理	圖像增強	數字圖像增強，降噪濾波器
可見光攝像	分辨率	500萬像素，CMOS			圖像縮放	x1/x2/x4
	聚焦方式	自動聚焦			調色板	多種調色板可選（包括鐵紅、彩虹、黑白、黑白反轉等）
	補光燈	大功率雙補光燈			亮度/對比度	自動/手動調整對比度、亮度
激光指示	激光燈	二級，1mW/635nm紅色		電量檢測		實時顯示電池電量/電量低報警
電源系統	電池類型	44Wh SONY可充電鋰電池		OSD設置		日期/時間，語言，溫度單位
	續航時間	＞2小時	測溫	測溫范圍		-20℃～+350℃
	充電類型	充電器/本機充電		精度		±2℃ 或 ±2%(讀數范圍）
	適配器	DC 12V/3A		測量模式		10個移動點，5個移動區域，線測溫，等溫分析，溫差測量
外部接口	電源接口	DC 12V±10% 3A		輻射率校正		0.01~1.0輻射率可調，或通過輻射率表校正輻射率
	數據接口	USB 2.0		背景溫度校正		支持
	存儲接口	MMC存儲卡，≤32GB		透過率修正		可設置目標距離、濕度、溫度
	視頻輸出	HDMI	環境參數	工作溫度		-20℃~ +40℃
	GPS	支持		工作溫度		-20℃~ +40℃
物理特性	重量	≤3Kg		防護等級		IP54
	尺寸	345195190mm		濕度		≦95％（非冷凝）
