電力電纜故障綜合測試儀廠家簡介
武漢摩恩提供電力電纜故障綜合測試儀廠家價格、電力電纜故障綜合測試儀廠家報價，產品選型，技術支持，電纜故障測試儀電纜故障綜合測試儀能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。采用多種故障探測方式，計算機技術及特殊性電子技術。
電力電纜故障綜合測試儀廠家用途

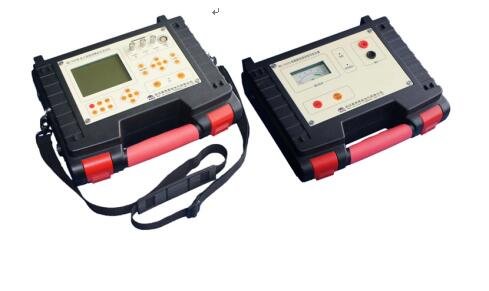

ME-930電纜故障綜合測試儀，用于電力電纜的故障測試，是一套集成化設備，包括兩臺儀器及相關附件：

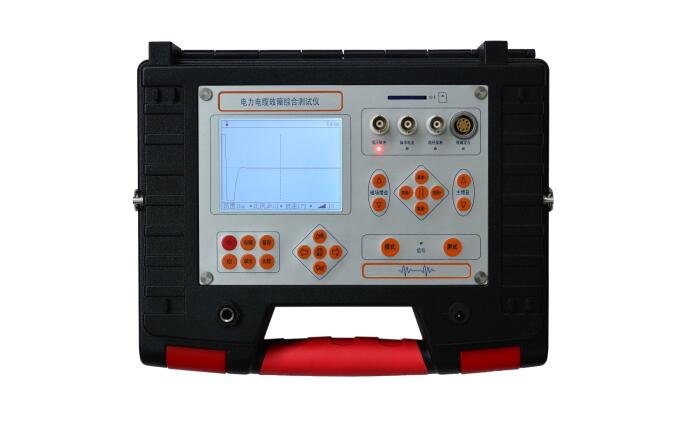

1.ME-930M電纜故障綜合測試儀（以下簡稱主機）
主機有以下功能：
?低壓脈沖測距
?脈沖電流測距
?聲磁同步定點
?路徑探測
2.ME-930T電纜路徑探測信號發生器（以下簡稱信號發生器）
信號發生器用于路徑探測的信號發射。
ME-930電纜故障綜合測試儀相對于傳統的分體設備，其設備件數、體積、重量均大幅縮減，且功能強大、簡單易用、小巧便攜，是傳統設備的換代產品。
電力電纜故障綜合測試儀廠家功能特點
1.功能全面：
?低壓脈沖故障測距
?脈沖電流故障測距
?聲磁同步精確定點
?電纜路徑探測
2.故障測距功能：
?低壓脈沖法：適用于低阻、短路、斷線故障的精確測距。
?脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從地線上采集信號，與高壓部分隔離，安全可靠。
3.精確定點功能：
?聲磁同步接收，抗干擾能力強。
?聲磁信號波形顯示，信號和噪聲易于區分。
?光標測量聲磁延時，精確判斷故障點的遠近。
?可根據磁場波形的初始極性，在定點的同時進行路徑探測。
4.路徑探測功能：
?信號發生器：
?大容量鋰離子電池供電，擺脫市電束縛。
?全自動功率匹配和保護，無需人工調整。
?較大功率輸出。
?音峰／音谷法路徑探測。
?信號幅值顯示。
?可進行80％法或45°法測深。
5.大屏幕液晶顯示，界面友好、簡單易用。
6.SD卡存儲測試波形，存儲容量大，可導入計算機進行存檔、分析和打印。
7.內置大容量鋰離子電池供電，配快速充電器。
8.電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。
9.集成化設備，小巧便攜。
電力電纜故障綜合測試儀廠家技術指標 (M為主機，T為信號發生器，M&T為共同特性)
1.測距功能（M）：
(1)測距模式：低壓脈沖、脈沖電流。
(2)采樣頻率：100MHz。
(3)分辨率：低壓脈沖模式1m；脈沖電流模式4m。
(4)低壓脈沖模式發射電壓：30V。
(5)測距范圍：30km。
(6)盲區：2m。
2.聲磁同步定點功能（M）：
(1)聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。
(2)信號增益：80dB。
(3)定點精度：0.1m。
3.路徑探測功能（M）：
(1)接收頻率：1kHz。
(2)增益：80dB。
4.路徑探測信號發生器（T）：
(1)發射頻率：1kHz。
(2)發射功率：≥3.5W。
(3)輸出特性：開路電壓≥100Vp-p；短路電流≥300mA；
根據實際負載全自動匹配；自動短路保護。
5.電源：
(1)電池（M&T）：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。
(2)功耗：主機（M）400mA，可連續使用時間>6小時；
信號發生器（T）500mA。可連續使用時間>5小時；
(3)充電器（M&T）：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。
(4)充電時間（M&T）：<4小時。
6.顯示方式：主機（M）320×240點陣大屏幕液晶；信號發生器（T）：表頭。
7.體積（M&T）：270mm×220mm×80mm。
8.質量：主機（M）1.5kg；信號發生器（T）1.5kg。
9.使用條件（M&T）：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
電力電纜故障綜合測試儀廠家基本測試步驟
1、一般步驟：
（1）故障性質診斷
（2）故障測距
（3）路徑探測
（4）精確定點
2、故障性質的診斷和測試方法的選擇。
在電纜發生故障后，須首先判斷電纜的故障性質。
首先用兆歐表在電纜的一端測量各相對地及相間的絕緣電阻。如果兆歐表的測量值為零，則可能還有零到上百kΩ的電阻，故還須用萬用表測量電阻值；如各相對地及相間絕緣電阻很高，絕緣正常，則應測試導體是否斷線：在電纜的一端將三相短接并對地短路，在另一端重復測量，判斷是否斷線。
明確故障性質后，需選擇不同的測距和定點方法，見下表：
表1-4-2：故障性質和測試方法選擇表
|
|
故障性質
|
故障表現形式
|
測距方法
|
定點方法
|
|
1
|
低阻
|
兆歐表測量：0
萬用表測量：＜ 200Ω
|
低壓脈沖
|
音頻法（備選）
|
|
聲磁同步
|
|
2
|
斷線
|
導體不連續
|
聲磁同步
|
|
3
|
高阻
|
兆歐表測量：＞0
或：
兆歐表測量：0
萬用表測量：≥ 200Ω
|
脈沖電流
|
|
4
|
閃絡
|
兆歐表測量：絕緣正常
耐壓試驗：不通過
|
電力電纜故障綜合測試儀廠家信號發生器的接線和使用方法
1、芯線-大地接法
芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的基本接線方式，信號zui強，并能zui大程度地抗干擾。
將電纜金屬鎧裝（護層）兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將信號發生器輸出線的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。
注意，盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。
2、相線－護層接法：
發射信號加在電纜一相和護層之間，對端相線和護層短路，護層兩端保持接地。
這種接法比較簡單，但輻射出的有效信號較小，如果是多條電纜并行敷設，信號也會傳播到其他電纜上，造成干擾。故此方法適用于簡單現場，若遇到多條電纜不易區分的問題，可換用芯線-大地接法。
3、連續／斷續輸出模式選擇
使用連續輸出模式能夠滿足絕大多數探測工作的需要；在干擾較大的場合可以考慮換用斷續輸出模式，有助于區分真實信號和背景噪聲。
需要時，操作信號發生器側接口板上的開關進行“連續”/“斷續”模式切換。
4、信號發射
接好線后，長按 開關 鍵打開電源，儀器根據負載情況進行實時全自動阻抗匹配，表頭顯示輸出電流的大小。
可以通過觀察電流大小，來判斷電纜電流回路的阻抗情況，電流大說明回路阻抗小，信號強，易于探測；反之說明阻抗大，信號弱，探測靈敏度降低；如果輸出電流很小，可能是因接線錯誤造成回路阻抗過大，或回路不通，可能無法探測。
5、電池檢測
需要檢測電池電量時，按 電池檢測 鍵，表頭顯示電池水平，指針位于綠色區域表示電池電量正常，若指針位于黃色區域，表示電池欠壓，仍可工作一小段時間，建議充電；若指針低于黃色區域，表示電池電量不足，可能無法開機，需充電后再使用。
電力電纜故障綜合測試儀廠家儀器維護
電力電纜故障綜合測試儀廠家充電
當主機屏幕上顯示的電池水平很低，或信號發生器“電源”指示燈閃爍時，需要對其充電，在繼續使用一小段時間后，儀器將自動關機。
充電時，將充電器的輸出插頭插到儀器的 充電 插孔，充電器的電源插頭插市電220V插座，儀器開始充電，充電器的指示燈指示充電狀態，紅燈表示正在充電，綠燈表示充電完成。將放完電的電池充滿大約需要4小時，充不滿也可以使用，超過4小時也不會損壞電池。
電力電纜故障綜合測試儀廠家質保
儀器出現下列問題時，用戶可以嘗試自行解決：
不開機：可能是電池已耗光，請嘗試先充電再使用。
儀器自動關機：可能是因為電池欠壓自動關機，或長時間（15分鐘）未進行任何操作自動關機，請嘗試重新開機。
開機后立即關機：原因是電池欠壓，請先對電池充電再使用。
SD卡存儲／調出錯誤：可以嘗試將SD卡取出，通過讀卡器連接計算機，對SD卡進行格式化后再使用。
若出現其他問題，請不要試圖自行維修，以免擴大故障，請與本公司聯系，以便及時維修和服務。
本公司不斷地對產品進行改進完善，提供的儀器個別地方可能與本手冊的內容有所不同，請注意查閱隨機資料。
武漢摩恩提供電力電纜故障綜合測試儀廠家價格、電力電纜故障綜合測試儀廠家報價，產品選型，技術支持，電纜故障測試儀電纜故障綜合測試儀能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。采用多種故障探測方式，計算機技術及特殊性電子技術。
