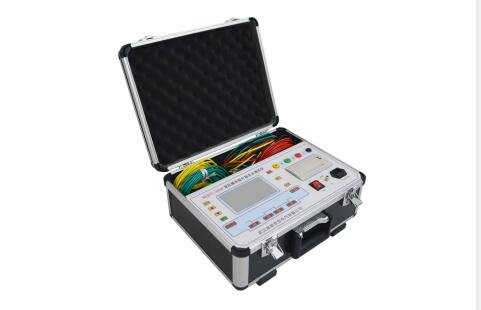

變壓器有載開關測試儀

廠家簡介
武漢摩恩提供變壓器有載開關測試儀廠家價格、變壓器有載開關測試儀廠家報價，產品選型，技術支持，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。

變壓器有載開關測試儀廠家功能特點
電力變壓器有載開關測試儀，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
該儀器具有對所測數據進行分析、存貯、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題。可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。
電力變壓器有載開關測試儀有以下幾種優點：
--光線示波器功能
儀器分三通道可同時記錄A、B、C三相，儀器可自動捕捉和顯示過渡過程中過渡電阻及時間跳變的過程。不受天氣影響，功能遠比光線示波器優越。
--較強的綜合能力
在一臺儀器內可實現對有載分接開關各種參數的測量。如開關選擇、切換全過程中有無開斷點、過渡波形、過渡時間、過渡電阻、三相同期性等。配合各功能按鍵，可分析波形中的各時間段的時間及阻值。
--打印輸出。儀器配有一臺面板式前換紙型高速打印機。
--具有良好的抗干擾性能。
全鋁合金機箱和儀器內配有電源噪音濾波器及抗干擾電路，可在電源質量較差, 且有強電磁場干擾的現場進行可靠測量。

變壓器有載開關測試儀廠家結構及面板說明

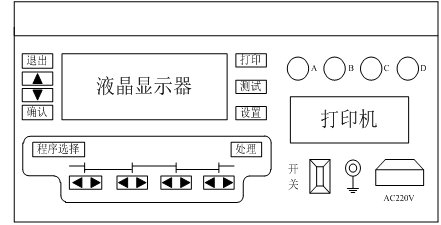

變壓器有載開關測試儀廠家面板

整個儀器由測量本體和標準行式打印機組成。其中測量本體采用獨立機箱結構，具有抗震、防電磁干擾特性。儀器的操作面板如圖1所示
1．打印機：本儀器采面版式前換紙SP-H4015PK型微型高速打印機，保證輸出波形的精細平滑和測試結果的清晰。
2．顯示器：本儀器配有240×128點大屏幕點陣式液晶顯示器，控制器為T6963C，通過專用并行口與單片機相連，用于顯示儀器的功能菜單、測量結果、參數設置、故障指示、波形曲線等。
3．鍵盤:儀器設功能鍵9個，即打印、測試、處理、設置、確認、上移、下移、退出、相序選擇。還有四組光標移動鍵。

變壓器有載開關測試儀廠家主要技術指標及安全操作注意事項
為確保操作者和儀器的安全，生產廠提醒用戶注意！
1.在使用儀器前一定要認真閱讀本說明書；
2.儀器的操作者應具備一般電氣設備或儀器的使用常識；
3.本儀器在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏；
4.電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
5.儀器輸出zui高電壓24V，現場測試時先接好所有引線，再打開儀器電源；
6.5儀器換線夾時必須關閉電源，儀器可帶線圈進行測量，但嚴禁帶電測量；
7.不能將兩組以上的線連在一起作為一路測量，不用的線要開路；
8.測試結束后，先關閉儀器再拆除所有接線；

變壓器有載開關測試儀廠家主要技術指標：
①. 三相恒流源充電，充電電流：3A/1A檔； 0.6A/0.2A檔
②. 端口zui大電壓：24V
③. 過渡電阻zui大量程：100Ω
④. 過渡電阻測量范圍：1A檔：0.4Ω～20Ω 0.2A檔：10Ω～100Ω
⑤. 波形記錄時間長度：300ms
⑥. 采樣速率：30k
⑦. 時間分辨率：0.1ms
⑧. 電阻分辨率：0.1Ω
⑨. 準確度：過渡電阻：±5%讀數±0.1Ω 過渡時間：±0.5%讀數±0.2mS
⑩. 使用溫度：-10～40℃ 使用相對濕度：<85%RH

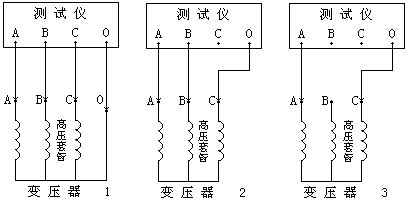

變壓器有載開關測試儀廠家接線圖

變壓器有載開關測試儀廠家接線圖

下列圖形中介紹了三種接線方法。

變壓器有載開關測試儀廠家阻值算法
第一種接線方法測量時得到的過渡電阻值為R1=R2=R
第二種接線方法測量時得到的過渡電阻值為R1/3≈R2/3≈R
第三種接線方法測量時得到的過渡電阻值為R1/2≈R2/2≈R
測試儀打印的數據中T4為過渡時間,T2為橋接時間,T0為三相同期性。

變壓器有載開關測試儀廠家隨機附件
測試夾帶10米測試線 4根
鱷魚夾帶1米測試線 4根
電源線 1根
打印紙 2卷
