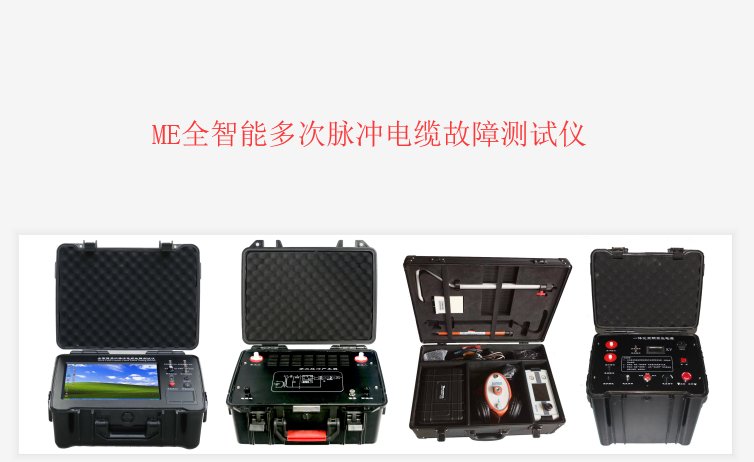

全智能多次脈沖電纜故障測試儀

廠家簡介
武漢摩恩提供全智能多次脈沖電纜故障測試儀廠家價格、全智能多次脈沖電纜故障測試儀廠家報價，產品選型，技術支持，全智能多次脈沖電纜故障測試儀是我公司多年來為了趕超同類產品的水平不斷探索的結果。是該公司內部多名工程師辛勤汗水的技術結晶，該產品實現了與國際水平持平，特別是全套設備在便攜性上已趕超了同類水平。多次脈沖法的核心技術徹底改變了傳統的測試方式，使得原來較難解決的高阻故障波形閱讀問題從根本上得以解決，經過多次脈沖產生器可以將任何復雜的高阻波形轉化為非常熟悉又便于識別的低壓脈沖短路故障波形。徹底解決了長期以來用戶不會識別復雜高阻故障波形的難題，使關鍵的粗測水平得以質的提升。

一、全智能多次脈沖電纜故障測試儀廠家產品特性：
◆ 國內lingxian采用工控嵌入式計算機平臺系統，全電腦XP系統操作平臺，集成化軟件測試。
◆ 國內lingxian采用12.1in大屏幕觸摸系統，觸摸筆觸控鼠標雙操控，高亮屏顯示，適應戶外陽光下使用，鋰電供電、方便現場測試。工程塑料機箱，防震防潮實現極強穩定性。
◆ 采用zui新的USB通信接口，采集信號穩定，主機可自動選擇zui低6.25MHz、zui高達100MHz五種采樣頻率，自適應脈寬，能滿足不同長度電纜的測試要求，減少了粗測誤差，提高了測試精度。
◆ 軟件實現低壓脈沖、多次脈沖法全自動識別搜索，波形故障拐點自動卡位，故障距離儀器自動讀取并顯示，,同屏三區顯示波形, 同屏隨機顯示十個低壓脈沖波形供選擇，同時實現自動和人為處理兩種模式 ,使得對波形實現雙重卡位操作，雙游標移動可精確到0.15米，提高粗測精度，減少波形誤差。
◆ 獨特的多次脈沖法產生器設計,一次放電，可得十次低壓短路脈沖波形,大大降低了大振蕩的干擾，多次脈沖產生器體積小，重量?jī)H為5kg，真正實現全套設備輕便化。
◆ 主機支持主機自帶WIFI接收功能，可隨時實現專家遠程現場實時測試技術服務，專家遠程操控用戶主機，業務技術人員配備手機安卓版測試軟件，給用戶現場測試提供隨時隨地及時、準確波形分析和交流指導，使您無憂工作。
◆ 關鍵的精確定點儀部分可直接數字顯示測試者離故障點距離，采用靜噪技術，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。
◆ 高壓放電部分三種可供用戶選擇，國內lingxian全新的8.4kg高頻高壓電源替換65kg試驗變壓器和操作箱，適用范圍廣，真正綜合輕便化，國內lingxian。
二、全智能多次脈沖電纜故障測試儀廠家指標：
1、可測試各種35KV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2、可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。
3、可測量長度已知的任何電纜中電波傳播的速度。
4、可測試電力電纜埋設路徑及埋設深度。
顯示方式：12.1英寸工業級液晶觸摸屏（XP操作平臺）存儲空間：固定8G
測試方法：低壓脈沖法、沖閃電流法、多次脈沖法操作方式：雙操作，觸摸筆兼觸控鼠標操作
測試距離：不小于60km zui短測試距離（盲區）：0-5米或無盲區
精確定點誤差：±0.2m 測試誤差：系統誤差小于±1%
多次脈沖產生器：沖擊電壓≤40KV 分辨率：V/fm；V為傳波速度m/μs；軟件游標0.10米。
采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz
電源與功耗：AC220V±10%不大于15W DC 12V（7AH）不大于20W
待機時間：可連續使用6小時左右。
主機重量：6.2kg 外形尺寸：180mm×300mm×400mm
溫度:-20℃～＋40℃ 相對濕度: ≤80%
服務方式及技術:a、；手機安卓版測試軟件服務；
b、波形郵件傳輸實時分析服務；
c、直接用戶提供次現場測試服務

三、全智能多次脈沖電纜故障測試儀廠家儀器的系統組成和工作原理

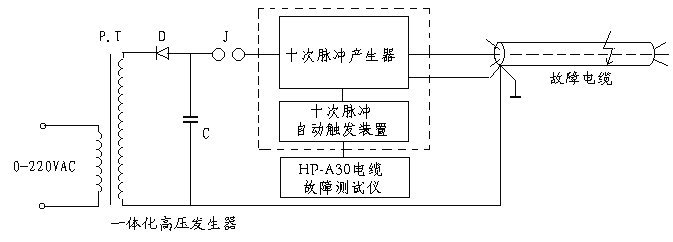

電纜故障測試系統十次脈沖法的組成方框圖如圖1所示

圖1 電纜故障測試系統組成框圖

作為采用十次脈沖法的電纜故障測試系統，本套儀器包括可以產生單次沖擊高壓的“一體化高壓發生器”、“十次脈沖產生器”、“十次脈沖自動觸發裝置”和測試波形分析處理軟件的電纜故障測試儀。為方便起見，將“十次脈沖自動觸發裝置”和電纜故障測試儀組合在一起，統稱為“十次脈沖法電纜故障測試儀”。
簡單工作原理：
“十次脈沖產生器”的作用是將“一體化高壓發生器”產生的瞬時沖擊高壓脈沖引導到故障電纜的故障相上，保證故障點能充分擊穿，并能延長故障點擊穿后的電弧持續時間。同時，產生一個觸發脈沖啟動“十次脈沖自動觸發裝置”和電纜故障測試儀。“十次脈沖自動觸發裝置”立即先后發出十個測試低壓脈沖，經“十次脈沖產生器”傳送到被測故障電纜上。前十個測試脈沖利用電纜電弧擊穿瞬間的電流電壓波形特征，將形成十個故障反射脈沖。在故障點熄弧后再發射十個測試脈沖測得電纜全長反射波形。形成十組脈沖。這十組脈沖同時記錄在顯示屏的專門區域。每組脈沖波形中，一個脈沖反映電纜的全長，另一個脈沖波形反映電纜的高阻（短路）故障距離。這八組二十個測試波形都是在一次沖擊高壓閃絡的情況下采集到的。從嚴格意義上講，此十次脈沖法電纜故障測試儀應該叫做二十次脈沖法電纜故障測試儀。
采用十次脈沖法測試電纜故障的目的是為了使發送的低壓測試脈沖有效避開故障電纜在沖擊高壓作用的瞬間出現的余弦大振蕩干擾，在故障點短路電弧相對平穩期間得到標準清晰的類似短路故障的回波，并有較大的理想測試波形選擇余地。不同的沖擊高壓、不同的電纜長度、不同的電纜故障距離、余弦大振蕩的周期和持續時間差異非常大。單純的二次脈沖法所采集的波形往往因發送遲延時間不夠而受到余弦大振蕩的干擾，波形較亂，分析困難。只有靠調整測試脈沖的延遲發射時間或采用中壓延弧裝置來保障，無形中增加了操作難度和設備重量，降低了產品的可靠性。而十次脈沖法恰恰克服了這些困難，大大簡化了測試手續。一次沖擊高壓閃絡過程得到的二十組測試波形，總有幾組波形便于故障距離判讀。這也是十次脈沖法較二次脈沖法先進之處，且本公司的軟件會自動選取一個較為標準波形并自動卡位，自動顯示出故障距離。同時還有人為分析區,在左側十個波形選一個你認為更標準來分析卡位,在很短時間就解決了測試電纜故障粗測這一關鍵難題。
四、全智能多次脈沖電纜故障測試儀廠家測試儀面板

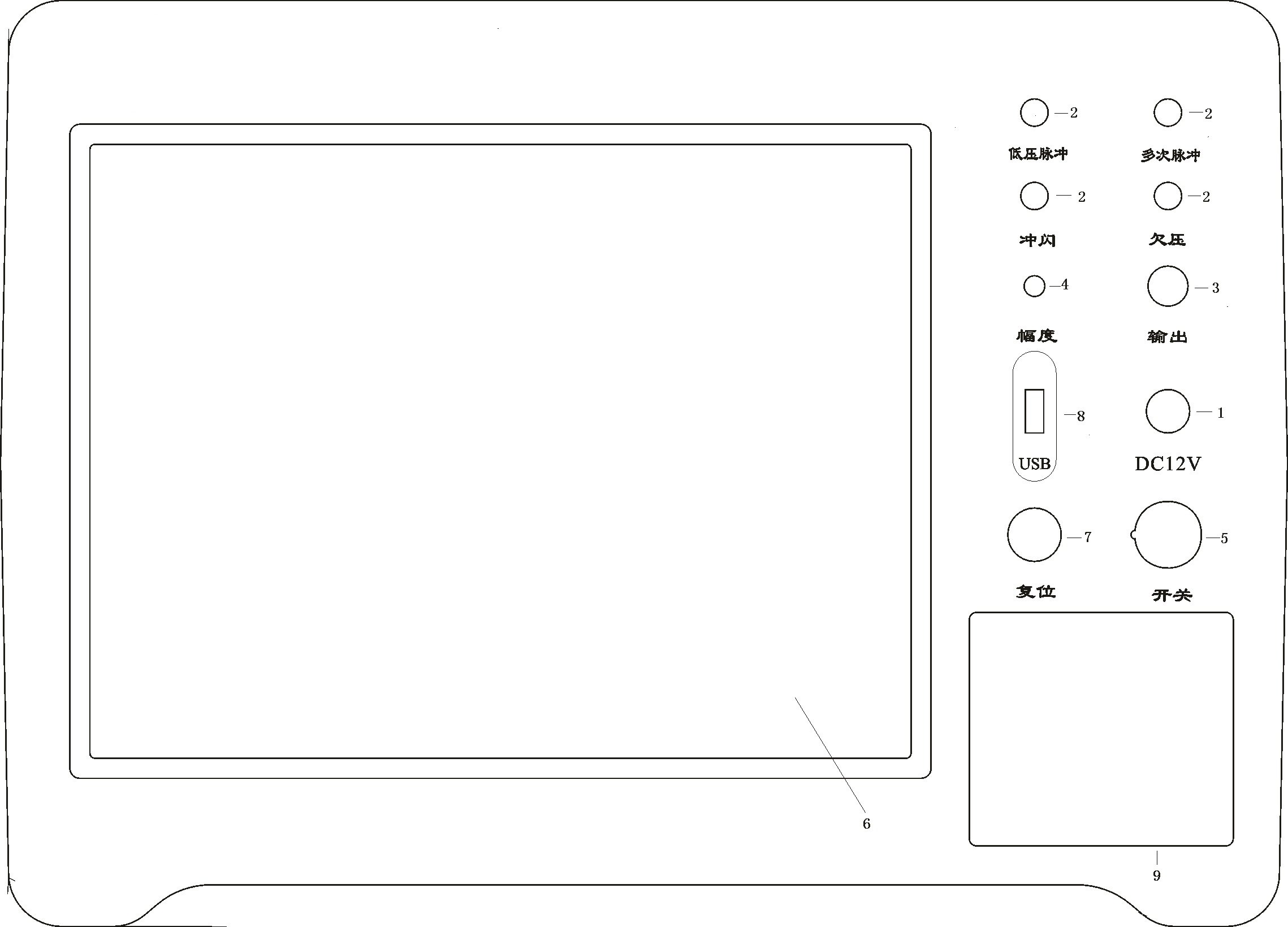

（一）測試儀面板示意圖如圖2所示，請注意根據測試要求選擇對應的輸出口及開關。

圖2 測試儀面板示意圖

1、電源輸入插座：本儀器使用50Hz、220V交流電源供電。
2、儀器指示燈：
欠壓指示：紅色二極管，欠壓時紅燈亮，同時報警聲響。
低壓脈沖指示：綠色二極管，開機后綠燈亮，工作狀態在脈沖法測試狀態。
沖閃指示：紅色二極管，工作狀態處于高壓沖閃采樣狀態時，紅燈亮。
多次脈沖指示：紅色二極管，工作狀態處于多次脈沖采樣狀態時，紅燈亮。
3、輸出插座：儀器使用四孔航插座，用于測試電纜故障的信號輸出與輸入。
4、輸出振幅：用于調節輸入、輸出脈沖幅度大小。使用時應根據屏幕顯示波形進行調節。調節過小時，脈沖反射很小，甚至無法采樣，如圖3。調節過大時，反射脈沖相連與基線無交點甚至基準線會變成斜線，如圖4。一般采樣前，輸入振幅旋鈕旋轉1/3左右，然后根據采樣波形大小再進行調節，重新采樣。

5、開關：打開該開關即啟動主機進入工作界面，請按Windows XP系統提示關機。為了保證程序正常運行，禁止用該開關直接關機。
6、顯示屏：儀器用12.1大屏幕液晶顯示屏，(A30/20)帶觸摸系統.操作時請使用觸摸筆, 嚴禁用手過壓(A10)非觸摸系統，用右下的觸控鼠標操作。此顯示屏上嚴禁放置重物或擠壓。
7、復位鍵：測試主板程序刷新復位鍵。每次開機后按此鍵，脈沖指示燈閃滅一次，測試程序即進入工作狀態。在測試過程中有端口錯誤提示時，請退出測試程序，按復位鍵刷新程序后，在重新進入測試程序。
8、USB接口：可與該機連接同時操作，能將測試波形及測試數據利用計算機進行處理，存貯，學習分析波形、打印?？捎靡苿?dòng)上網卡接發郵件，為你現場提供網上服務。
9、觸控鼠標：和一般筆記本電腦鼠標一樣，用于操作整個系統。
“多次脈沖產生器”的作用是將“一體化高壓發生器”產生的瞬時沖擊高壓脈沖引導到故障電纜的故障相上，保證故障點能充分擊穿，并能延長故障點擊穿后的電弧持續時間。同時，產生一個觸發脈沖啟動“十次脈沖自動觸發裝置”和電纜故障測試儀，是本套設備的關鍵設備之一。
多次脈沖產生器“高壓入”接沖擊高壓輸出，多次脈沖“高壓出”接電纜故障相，“信號采集”和電纜測試儀主機信號輸出連接。
