變壓器全自動變比組別測試儀廠家

來源：www.zeichua.cn 更新時間：2019-12-03

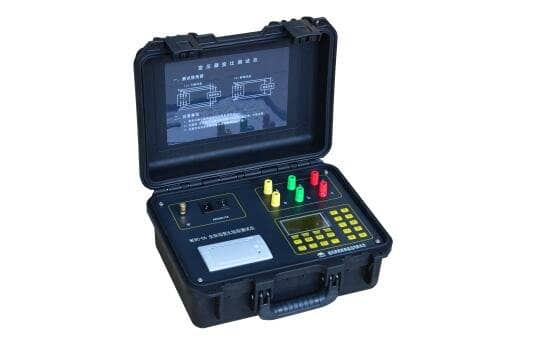

變壓器全自動變比組別測試儀廠家簡介：
武漢摩恩提供變壓器全自動變比組別測試儀廠家、變壓器全自動變比組別測試儀廠家報價、價格、產品選型，技術支持，屏幕采用了大屏幕點陣液晶顯示屏，具有中文菜單提示功能，操作簡便直觀，一次完成三相變比測試，測試速度快，準確度高。
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國家電力部的預防性試驗規程中，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比的資料。本款變壓器變比測試儀克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕點陣液晶顯示屏，具有中文菜單提示功能，操作簡便直觀，一次完成三相變比測試，測試速度快，準確度高。

變壓器全自動變比組別測試儀廠家安全措施
1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。
7、高、低壓電纜不要接反。
8、測單相變壓器時只使用黃色和綠色線夾，不要用錯，不用的測試夾要懸空。

變壓器全自動變比組別測試儀廠家性能特點
1、測試量程寬，zui高可達10000。
2、測試速度快，10秒鐘完成三相測試。
3、Ζ形聯接變壓器測試。
4、具有盲測變比、組別測試功能。
5、不掉電時鐘和日期顯示，數據存儲功能。
6、高、低壓反接的保護功能。
7、變壓器短路、匝間短路保護功能。
8、熱敏打印機輸出功能，快速、無聲。
9、體積小、重量輕。

變壓器全自動變比組別測試儀廠家技術指標
1、量程：0.9～10000
2、準確度：0.1%±2字(500以下)
0.2%±2字(500~3000)
0.5%±2字(3000以上)
3、分辨率：0.0001
4、輸出電壓：160V、10V換檔
5、工作電源：AC220V±10% 50Hz
6、使用溫度：-20℃～40℃
7、相對濕度：≤85%，不結露

變壓器全自動變比組別測試儀廠家系統描述

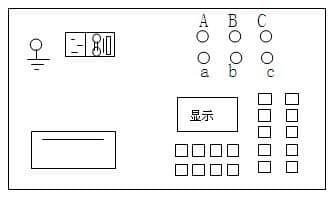

儀器的面板見圖一
變壓器全自動變比組別測試儀廠家面板圖

圖一
1、打印機：可打印測試結果。
2、顯示屏：160×80點陣液晶，帶LED背光，顯示操作菜單和測試結果。
3、功能鍵：在顯示器的正下方有F1、F2、F3、F4四個功能鍵，分別對應上方顯示的功能，按相應鍵執行相應提示的功能。
4、輝度鍵：調節顯示器的對比度，左邊是“輝度▼”按鍵，按此鍵顯示文字變淡，極端狀態可以調成白屏，沒有文字顯示，右邊是“輝度▲”按此鍵顯示文字變深，極端狀態可以調成黑屏，沒有文字顯示。
5、復位鍵：按此鍵整機復位回到初始狀態。
6、小數點鍵：輸入小數點。
7、數字鍵：輸入數值。
8、高壓輸出端：黃、綠、紅3色接線座，分別為A、B、C三相，連接對應顏色電纜，電纜另一端有黃、綠、紅3色夾鉗，對應接被測變壓器高電壓側的A、B、C三相。
9、低壓端輸入端：黃、綠、紅3色接線座，分別為a、b、c三相，連接對應顏色電纜，電纜另一端有黃、綠、紅3色夾鉗，對應接被測變壓器低電壓側的a、b、c三相。
10、：保護接地柱。
11、電源插座：是整機電源輸入口，接220V，50Hz電源，插座帶保險和開關。

變壓器全自動變比組別測試儀廠家注意事項
1、有載分接開關19檔的變壓器，9、10、11分接是同一個值，儀器輸入分接類型時應輸入17，此時12分接以后，儀器顯示分接位置比實際位置小2。
2、本儀器分接位置的設置按高壓側調壓設計，是假設1分接為zui高電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。
