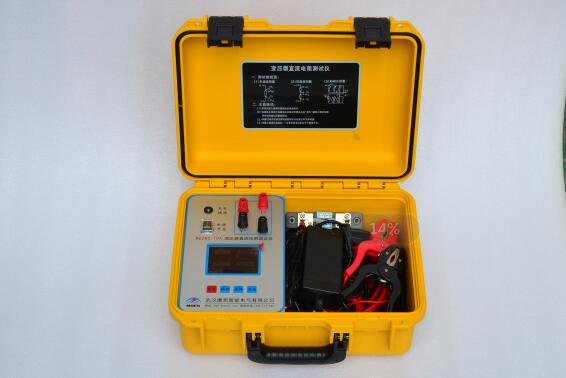

直流電阻測試儀

廠家簡介
武漢摩恩提供直流電阻測試儀廠家、變壓器直流電阻測試儀廠家報價、價格、產品選型，技術支持，整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能，儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的MEZRC-10A直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

直流電阻測試儀廠家技術參數：

項目	技術指標及參數	備注
測試電流	<5mA、40mA、200mA、1A、3A、10A
測量范圍	0.5mΩ～0.2Ω （10A） 1mΩ-3Ω （3A） 5mΩ-6Ω (1A) 100mΩ-40Ω (200mA) 1Ω-200Ω （40mA） 100Ω-20KΩ （<5mA）
zui小分辨率	0.1μΩ
準確度	±(0.2%+2字)
顯示	液晶顯示器	電阻顯示有效數字為 4 位
數據存儲	1000組
工作環境	環境溫度:0℃～40℃ 相對濕度: <90%RH，不結露
電源	內置鋰電池	外帶充電器
zui大功耗	50W
外形尺寸	360290170（mm）
重量	整機：6.25KG

直流電阻測試儀廠家功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
6、智能化功率管理技術，儀器總是工作在zui小功率狀態，有效減輕儀器內部發熱，節約能源。
7、320X240點陣的超小像素點的65K真彩色液晶，強光下清晰顯示。
8、儀器自帶掉電存儲，可存儲1000組測試數據，可隨時查閱。

直流電阻測試儀廠家面板結構

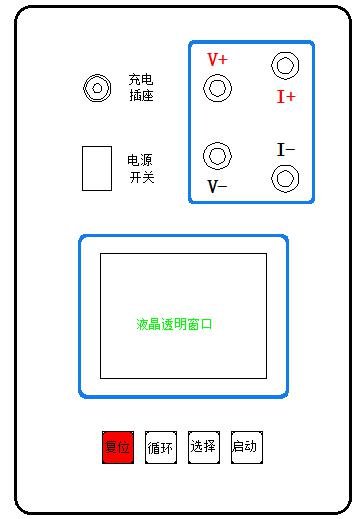

儀器的面板見下圖

電源開關 I按下儀器開機，O按下儀器關機
復位鍵按下此按鍵本機處于初始狀態，可對輸出電流進行預置。
循環鍵按此鍵光標在主菜單循環滾動
選擇鍵本機復位后，按此鍵進行電流預置。
啟動鍵輸出電流選擇完畢后按下此鍵，微機控制實現全部測試過程。
I+、 I- 輸出電流接線柱，I+為輸出電流正，I-為輸出電流負。
V+、V- 電壓采樣端，V+為電壓線正端，V-為電壓線負端。
充電插座交流220V供電

直流電阻測試儀廠家注意事項
1、測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試人員和設備的安全。本機的輸出端設有放電電路。儀器復位后，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。
2、對于無載調壓變壓器，不允許測量過程中切換分接開關。
3、測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待 30 秒鐘后才可拆卸接線。
4、測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長或數值不對。
5、開機前請檢查電源電壓:交流 220V±10%，50Hz。
6、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
7、試驗時機殼必須可靠接地。
8、試驗時不允許不相干的物品堆放在設備面板上和周圍。
9、更換保險管和配件時，請使用與本儀器相同的型號（詳見技術指標）
10、本儀器注意防潮、防油污。
11、選擇電流時要參考技術指標欄內量程，超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態，此時應按復位鍵讓儀器復位，重新選擇較小的電流檔位。
