接地線成組直流電阻測試儀菜單選項及按鍵操作

來源：www.zeichua.cn 更新時間：2020-07-30

MECR-M50接地線成組直流電阻測試儀菜單選項及按鍵操作
接線正確無誤后，打開電源開關，屏幕顯示如圖二。

圖二
屏幕顯示菜單各選項分別是：
（1）“選擇電流”：選擇接地線成組直流電阻測試儀測試電流，分別為30A、40A、50A，用選擇鍵進行選擇。選擇完成后按循環鍵進入下一選項除光標在導線長度外，光標在任何一項按啟動鍵即可啟動測量。
（2）“導線長度”：被測接地線兩點間的距離,單位米,默認值 00000。當光標在此選項時，可用選擇鍵進行修改，啟動鍵移動光標，直到修改到zui后一位，按循環鍵進入下選項。
（3）“線截面積”：被測接地線截面積,單位 mm2 默認值 50，分別為50、70、95、120、35等常用規格的導線截面積，按選擇鍵選中與被測接地線一致的截面積，按循環鍵進入下一選項。
（4）“數據查詢”：此選項的目的是對已存儲的數據記錄進行查詢
（5）“參數設置”：此選項包含液晶亮度調節，數據區清零，接地線成組直流電阻測試儀固定參數（不得修改）。
（6）以被測短路接地線實例具體說明按鍵操作。
導線長度： 5.3m
導線截面積： 70 mm2
選擇電流：30A

按要求接好測試線，插上電源線，打開電源開關，等進入選擇界面后按選擇鍵選擇30A電流，按循環鍵進入“導線長度”，當按選擇鍵修改數據位，按啟動鍵移動數據位，選定長度5.3米后，按循環鍵進入“線截面積”選項，按選擇鍵進行選擇，選中“70 mm2”后，按啟動鍵鍵啟動測量過程，屏幕顯示測試結果，如圖三。

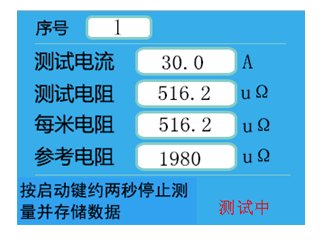

圖三
屏幕中各項代表的含義：
測試電流：接地線成組直流電阻測試儀實際輸出電流值為30.02A;
測試電阻：被測導線為5.3米的總阻值。
每米電阻: 被測導線平均每米電阻值。
參考電阻：截面積為70 mm2的被測導線平均每米參考阻值。
當每米電阻小于等于參考電阻：可以判斷出所測導線符合要求，產品合格，否則產品不合格，本判斷結果只能針對部分銅質材料接地線，不能全部以此做為判斷依據。此時，自動數據進行存儲，如果想打印數據，長按選擇鍵可進行打印測試結果；按復位鍵結束測試，接地線成組直流電阻測試儀變為初始界面。
數據查詢時，選擇鍵和啟動鍵可對存儲數據進行循環選擇。
