ME809 臺式顆粒計數儀儀器的安裝

來源：www.zeichua.cn 更新時間：2018-05-07

ME809 臺式顆粒計數儀儀器的安裝
3.1 氣壓艙操作方法
1、密閉氣壓艙操作方法
1）一只手握住氣壓艙操作手柄，旋轉操作手柄使兩個標志位對齊。
2）另外一只手手托起檢測臺，輕輕向上移動至停止位置。
3）順時針旋轉操作手柄至停止位置，密閉氣壓艙。
2、打開氣壓艙操作方法
1）一只手握住氣壓艙操作手柄，另外一只手拖住檢測臺。
2）逆時針旋轉操作手柄，使兩個標志位對齊。
3）緩緩放下檢測臺，打開氣壓艙。
3.2 氣動系統連接
1、將臺式顆粒計數儀后面板上的正壓接口與泵上的正壓接口用氣壓管相連接。
2、將臺式顆粒計數儀后面板上的負壓接口與泵上的負壓接口用氣壓管相連接。
3.3 安裝高壓注射泵
注：安裝前，應確保該升降臂處于下端，必要時可開通電源使其運動到下端。
1、取出高壓注射器，先將注射器外筒底部金屬部位置入托架卡槽內，再將注射器連接套套在注射棒連接桿上（注意：托架螺絲孔位置應在下部），如下圖3.3.1所示：

圖3.3.1

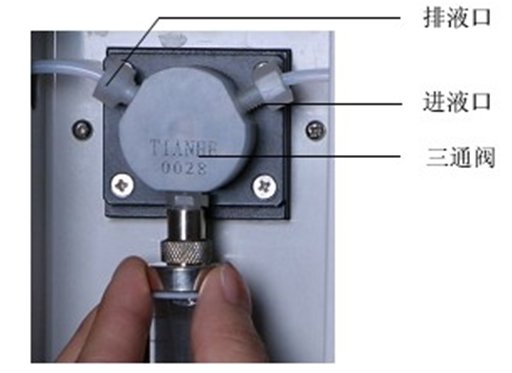

2、垂直拉長高壓注射器，將其上端對準三通閥接口，小心旋緊，如下圖3.3.2所示：

圖3.3.2

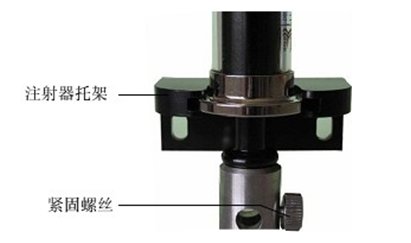

3、調整注射器連接套與注射泵連接桿的相對位置，使注射器上下垂直放置，旋緊側面緊固螺絲，如下圖 3.3.3所示：

圖3.3.3

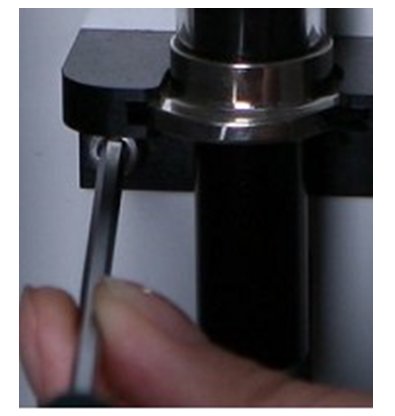

4、調整注射器托架上下位置，使其卡槽底部與注射器外筒金屬部分穩固接觸，用內六角螺絲刀安裝托架下端兩固定螺絲，如下圖3.3.4所示：

3.3.4
3.4調整正負壓

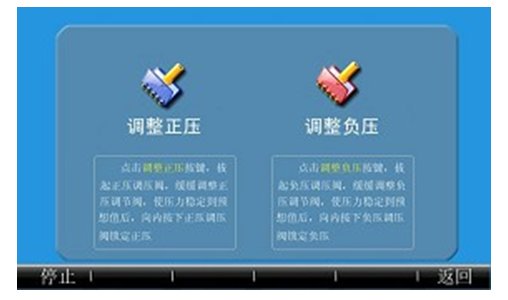

開機，按照3.1氣壓艙操作方法密閉氣壓艙。在主界面點擊“設置”按鍵進入設置主界面。在設置主界面上按動“壓力調整”按鍵進入正負壓調整界面,如下圖3.4.1所示：

圖3.4.1
順時針調整正壓調壓閥和負壓調壓閥，壓力增大；逆時針調整正壓調壓閥和負壓調壓閥，壓力減小。
在壓力調整界面點擊“調整正壓”按鍵，此時氣壓泵啟動，開始產生正壓，將正壓調壓閥旋鈕拔起，緩慢調整，當正壓表指示需要的壓力值時，按下正壓調壓閥旋鈕鎖定壓力值。點擊“停止”按鍵，氣壓泵停止工作，并泄掉氣壓艙內的氣壓。
在壓力調整界面點擊“調整負壓”按鍵，此時氣壓泵啟動，開始產生負壓，將負壓調壓閥旋鈕拔起，緩慢調整，當負壓表指示需要的壓力值時，按下負壓調壓閥旋鈕鎖定壓力值。點擊“停止”按鍵，氣壓泵停止工作，并泄掉氣壓艙內的氣壓。
點擊“返回”按鍵返回到設置主界面。
