MEYZ-608水內冷發電機絕緣電阻測試儀測量操作

來源：武漢摩恩更新時間：2018-04-28

MEYZ-608水內冷發電機絕緣電阻測試儀測量操作

進入初始設置畫面（圖一）

初始設置畫面（圖一）

1．初始測量圖標處于選中狀態，下面顯示2500v表示測量電壓。
(1)按→鍵在可以使時鐘圖標存儲圖標設置圖標循環處于選中狀態
(2)按啟/停鍵1秒以上，啟動測量，顯示測量畫面（圖二）

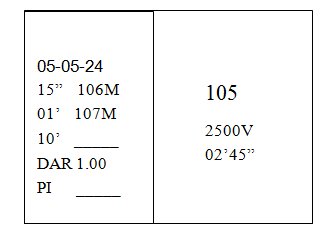

顯示測量畫面（圖二）

? 2500v ：表示測試電壓
? 大字體105 M ：表示測量的瞬時值
? 02’45”：表示測量過程中的時間
? 05-05-24 : 測量日期
? 15” 表示測量15秒的數值
? 01’ 表示測量1分鐘的數值
? 10’ 表示測量10分鐘的數值
? DAR 吸收比 DAR = R60s/R15s
? PI 極化比 PI = R10m/R60s

(3)測量過程按啟/停鍵，或測量結束，顯示放電畫面（圖三）

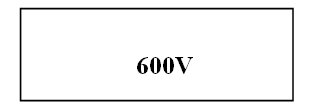

放電畫面（圖三）

600V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等放電完畢，建議用戶對試品進行人工放電。

(4)放電完畢之后，進入測量結果存儲畫面（圖四）

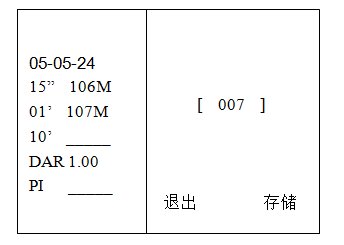

測量結果存儲畫面（圖四）

右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明。
[ 007 ] ：表示測量數據存儲的序號
按→鍵在可以使存儲退出 007 循環處于選中狀態。
在存儲退出處于選定狀態時候按啟/停鍵回到初始設置畫面（圖一）
[ 007 ] 處于選中狀態時候，按→鍵在可以移動選中的位，按↑↓鍵修改序號。
2．當時鐘圖標處于選中狀態。
（1）按啟/停鍵，進入時間顯示與設置畫面（圖五）

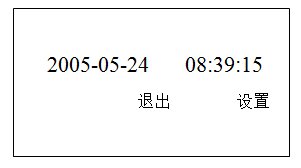

時間顯示與設置畫面（圖五）
（2）退出處于選中狀態按啟/停鍵回到初始設置畫面（圖一）
（3）設置處于選中狀態按啟/停鍵會在日期、時間下面出現小箭頭，按↑↓鍵修改日期時間。
（4）修改完畢，按啟/停鍵設置會處于選中狀態。
（5）按→鍵在可以使設置與退出循環處于選中狀態。在修改日期時間時候，循環移動小箭頭
3．當存儲圖標處于選中狀態
（1）按啟/停鍵，進入查看存儲數據畫面（圖六）

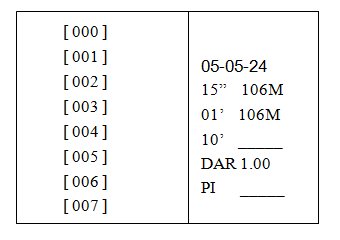

查看存儲數據畫面（圖六）
（2）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明
（3）[ 000 ] 到[ 007 ] 表示測量序號
（4）按↑↓鍵使[ 000 ] 到[ 007 ]處于選中狀態，右邊顯示此序號的數據
（5）按→鍵翻頁
（6）按啟/停鍵回到初始設置畫面（圖一）
4．當設置圖標處于選中狀態

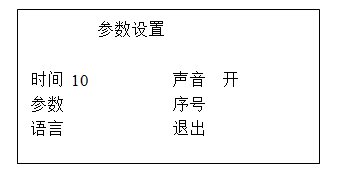

（1）按啟/停鍵，進入設置畫面（圖七）
