METS-202水輪機調速系統仿真測試儀儀器設置

來源：武漢摩恩更新時間：2018-04-27

METS-202水輪機調速系統仿真測試儀儀器設置

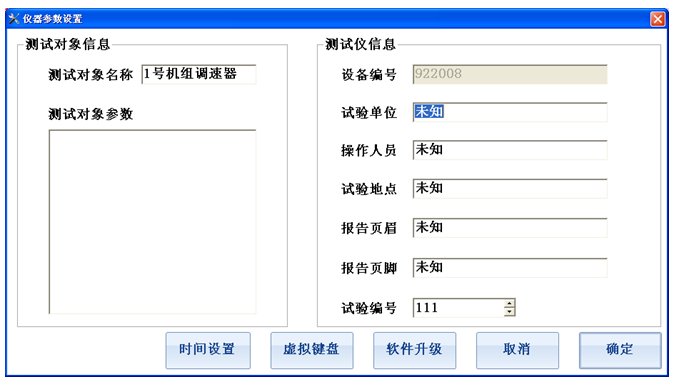

圖3.1 水輪機調速系統仿真測試儀設置

儀器設置選項用于設置試驗單位，試驗人員，試驗地點，被測對象等信息。在軟件操作主界面中點擊“儀器設置按鈕”出現圖3.1所示儀器設置對話框。所有的設置信息都會被自動保存，下次再次啟動軟件時系統會維持上次修改的運行參數。

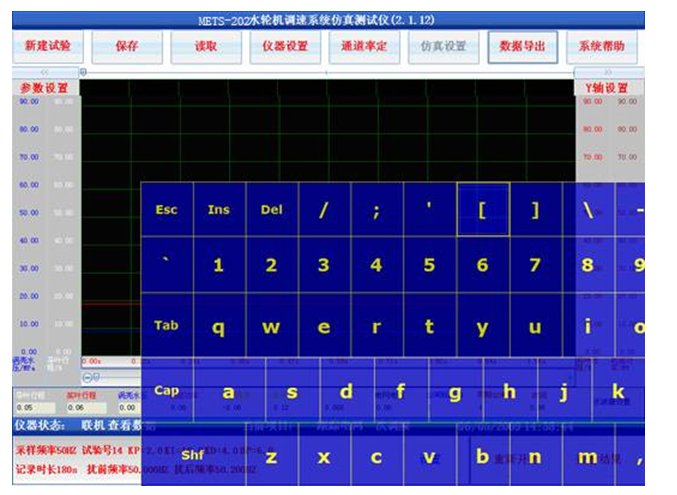

圖3.2 虛擬鍵盤

水輪機調速系統仿真測試儀設置界面中的參數含義為：
1 測試對象信息：當前進行試驗的調速器的名稱編號，類型，裝置容量，參數表示形式，KP,KI,KD,BP等調速器參數，以便于生成試驗報告和日后方便查閱歷史試驗記錄
2 測試儀信息：當前的試驗地點，試驗人員，試驗單位，儀器編號，試驗編號，試驗報告頁腳/頁眉內容，這些信息都會被反應在自動生成的試驗報告中，便于儀器自動生產試驗報告
3 時間設置：點擊“時間設置”按鈕可以設置系統的當前時間信息。
4 虛擬鍵盤：如果儀器啟動后右上角沒有橙黃色的方形圖標，則可點擊此處的“虛擬鍵盤”啟動儀器的虛擬鍵盤，虛擬鍵盤的功能和實際鍵盤完全一致。虛擬鍵盤如圖5所示。
