METS-202水輪機調速系統仿真測試儀軟件組成

來源：武漢摩恩更新時間：2018-04-27

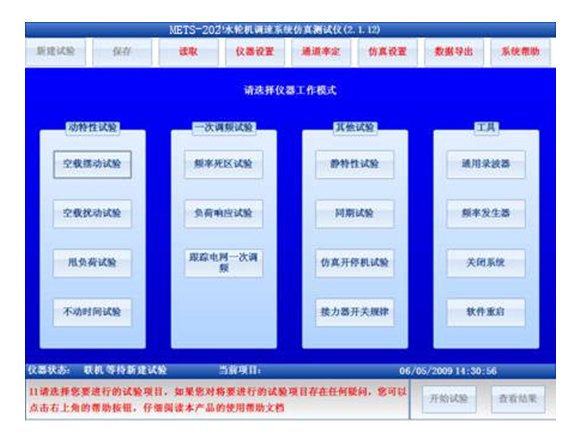

圖2.2 METS-202軟件操作主界面

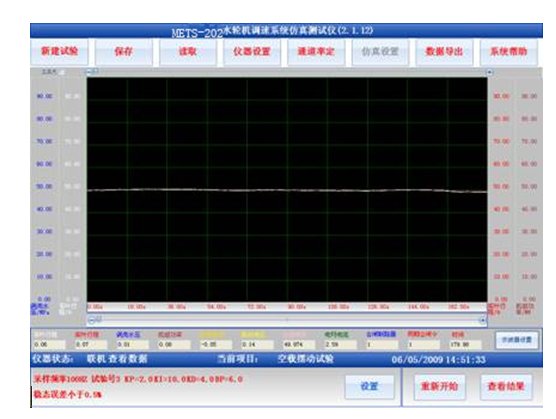

圖2.3 軟件工作界面
1、水輪機調速系統仿真測試儀zui上面的按鈕所在欄目為儀器操作工具欄
在水輪機調速系統仿真測試儀操作工具欄可以選擇新建試驗，保存數據，讀取數據，設置儀器參數，設定儀器通道配置，設置仿真模型，導出數據，查看系統幫助等操作。
2、試驗項目選擇欄
在圖2.2中，水輪機調速系統仿真測試儀操作工具欄的下方藍色區域為試驗項目選擇欄，用戶在試驗項目選擇欄選擇要進行的試驗項目或儀器工作模式，點擊工具欄的新建試驗將會出現試驗項目選擇欄。
3、工作狀態顯示欄
試驗項目選擇欄的下方藍色區域為工作狀態顯示欄，此處會顯示的信息包括，水輪機調速系統仿真測試儀運行狀態，當前試驗項目，當前系統時間，是否正在進行仿真等信息。
4、示波器
進入選擇的試驗項目后，試驗項目選擇欄會消失出現如圖2.3所示的錄波器，當試驗運行時，錄波器顯示當前的實時曲線或實時數據，試驗停止后，示波器顯示整個過程中所采集的數據曲線，并提供曲線分析功能，用戶可以通過“工具尺”定位曲線某一點的信息，也可以縮放查看曲線的局部信息。
5、試驗參數顯示欄
在工作狀態顯示欄左下方為試驗參數顯示欄，在選擇某一試驗后，此欄會顯示當前試驗的參數配置，點擊設置參數可以改變當前的試驗參數配置。
6、試驗操作欄
在工作狀態顯示欄右下方為試驗操作欄，此處可以控制試驗的開始，停止和結果查看。
