MOEORW-8560P 電能表測試系統電氣測試界面

來源：武漢摩恩更新時間：2018-04-24

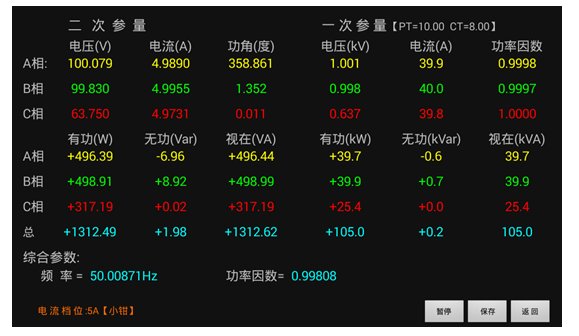

圖七、電氣測試屏
此屏顯示出當前測量的三相電壓幅值、三相電流幅值、三相電壓電流之間的夾角、三相有功功率數值、三相無功功率數值、三相視在功率數值，以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數；其中屏幕左側為二次側實測數值，右側為根據PT變比和CT變比折算出的一次側數值。
點擊“暫停”按鈕可鎖定當前顯示的數據，點擊“繼續”按鈕變為刷新狀態。
點擊“保存”按鈕可將當前測試數據保存為記錄。

（4）電表校驗界面

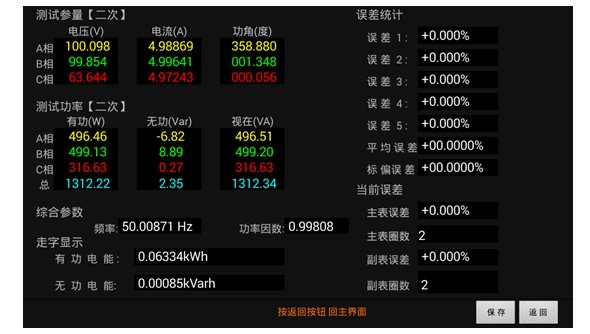

電表校驗屏如圖八所示，此屏分為四部分數據：測試參數部分、走字顯示部分、誤差統計部分、當前誤差部分；
測試參量部分包括：各相的電壓、電流、相角、有功功率、無功功率、視在功率、頻率、功率因數；

圖八、電表校驗屏
走字顯示部分包括：有功電能的累計數值，無功電能的累計數值；
主表誤差統計部分：顯示出主表校驗的誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的zui近五次誤差，平均誤差（zui近五次誤差的平均值），由zui近五次誤差計算得來的標準偏差估計值；
當前誤差部分：主表當前誤差、主表當前圈數、副表誤差、副表當前圈數；
校驗完成后，點擊“保存”按鈕可將測試結果以記錄的形式保存。
