MOEORW-8560P 電能表測試系統參數設置界面

來源：武漢摩恩更新時間：2018-04-24

MOEORW-8560P 電能表測試系統參數設置界面

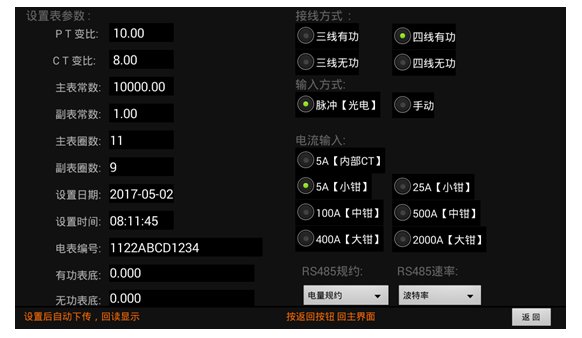

圖六、參數設置屏
如圖六所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、主表常數、副表常數、主表圈數、副表圈數、電表編號、有功表底、無功表底、設置日期、設置時間、接線方式、輸入方式、電流輸入、RS485規約、RS485通訊速率。

PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。

CT變比 —當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；當進行低壓計量表計直接從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。

主表常數 — 指被測主表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。

副表常數 — 指被測副表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。

主表圈數 — 指主表校驗周期，即幾圈（或幾個脈沖）計算一次誤差；設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。

副表圈數 — 指副表校驗周期，即幾圈（或幾個脈沖）計算一次誤差；設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。

電表編號 — 被測表的編號，輸入編號用于區分被試品結果，以便在查閱時不會將多組結果混淆，表號可為數字或字母，zui多輸入12位。輸入方式分為兩種：
1) 通過觸摸屏鍵盤框直接輸入。設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字或字符，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。
2) 通過掃描槍掃描條形碼輸入。掃描槍為選配設備，通過串口與現場校驗儀連接。連接掃描槍，把光標移到電表編號選項，按下確認鍵進入掃描狀態，掃描槍掃描條形碼成功指示燈變綠，電表編號自動識別。
有功表底 — 指進行走字試驗時設置的被測表的初始有功電能表底值，設置后將從該數值開始累加有功電能；設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。

無功表底 — 指進行走字試驗時設置的被測表的初始無功電能表底值，設置后將從該數值開始累加無功電能；設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。

設置日期 — 對當前的日期（年月日）進行設置；設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。

設置時間 — 對當前的時間（時分秒）進行設置；設置時，先點擊數值框位置進入修改狀態（此時會自動彈出鍵盤框），再點擊相應的數字輸入所需的數字，zui后點擊【Done】按鈕或點擊數值框外的其他位置完成設置。

接線方式 — 指被測表計的類型，包括：三線有功、三線無功、四線有功、四線無功四種方式；點擊相應的選項進行選擇。

輸入方式 — 指被測表脈沖取樣方式，包括：脈沖（光電）方式和手動方式兩種；點擊相應的選項進行選擇。

電流輸入 — 指電流的取樣方式以及不同取樣方式下電流量程的選擇，用【←】、【→】鍵進行切換；共包括：5A【內部CT】、5A【小鉗】、25A【小鉗】、100A【中鉗】、500A【中鉗】、400A【大鉗】、2000A【大鉗】7種方式，其中5A【內部CT】指內置電流互感器輸入方式，此種方式精度高，但在現場時電流接入比較麻煩，一般在試驗室采用此種方式；其它6中帶鉗的指鉗形互感器輸入方式，本儀器共支持3種鉗表的使用，標準配置為小鉗表（開口圓形，直徑為8毫米，可選擇5A和25A兩種檔位），第二種為中型鉗表（開口圓形，直徑為50毫米，可選擇100A和500A兩種檔位），第三種為大型鉗表（開口長園形，zui長端為125毫米，寬50毫米），鉗表方式的優點是現場接入方便，不需斷開電流回路，但精度較低；點擊相應的選項進行選擇。

RS485規約 — 指進行RS485端口檢測時對被測表所執行的通訊規約版本進行選擇，包括二種：DL645-1997和DL645-2007兩種。設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。

RS485速率 — 指進行RS485端口檢測時對被測表所執行的通訊速率進行選擇，包括七種：300、600、1200[DL645-1997默認]、2400[DL645-2007默認]、4800、9600、19200；設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。
