MECZ-2135B 電纜雙槍安全刺扎器使用方法【現場刺扎工作程序】

來源：武漢摩恩更新時間：2018-04-20

MECZ-2135B 電纜雙槍安全刺扎器使用方法【現場刺扎工作程序】

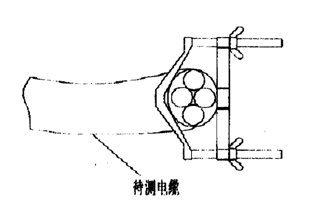

1、卡電纜：將U型卡具固定在待刺扎電纜上，在固定板與電纜之間墊一塊小于1mm厚度的鐵皮，用左右兩蝶形螺母將電纜與U型卡具鎖緊。固定第二把槍時，卡槽應與第一把槍的卡槽偏轉25-40°，以保證刺扎的可靠性。[如果用戶只配了一把射釘器,應將卡具旋轉角度后進行第二次刺扎]

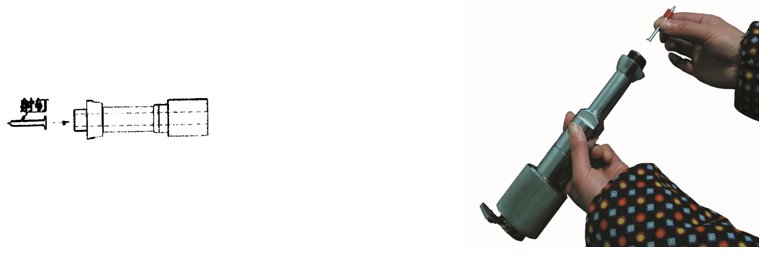

2、固定槍管：用配備的通桿將射釘從連接套口頂入槍管底部（如下圖）然后將裝好射釘的射擊器前端裝入U型卡固定板絲孔內，用鎖緊螺母1鎖固槍管。

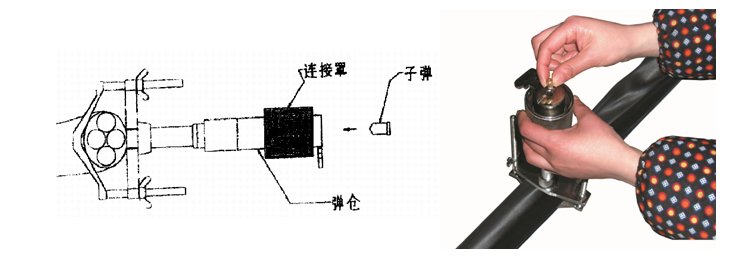

3、將子彈裝入彈倉內（如下圖），然后用連接螺母3將射擊器前端和后端兩部分連接為一體。

將射擊器后端拉環向外拉開至自鎖位置。

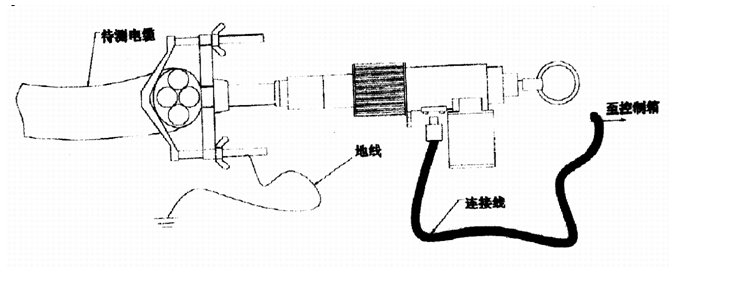

4、用所配接地釬可靠接地（或直接打入地內），用接地線與接地片相連。*接地片放于電纜與槍口之間*（射釘穿過接地片時，達到良好接地）。

5、用儀器配備的Q9專用連接線將射擊器與刺扎器控制器連接。
6、刺扎器控制箱操作說明
做好上述1-5條款后，操作者請按以下步驟操作：
①、打開控制器電源開關。

②、開機后，真人語音開始提示操作人員注意安全----。這時遠離裝置≧10米，點擊所配遙控器按鍵，則控制器會接受遙控指令起動刺扎程序刺扎工作，刺扎成功時,“刺扎”燈閃亮，同時聽到子彈爆炸聲說明刺扎完成，隨后關斷供電電源開關結束。

如果選擇線控工作，請把面板上的線控開關打開，語音電路開始工作10秒后，射擊器自動刺扎，此時刺扎燈亮，刺扎完成；請關電源開關結束。
③試扎完成后，應首先用驗電器確認被扎電纜已不帶電，然后才可以拆除裝置，zui后去掉接地線。
④用配備的通條將釘管中的活塞桿重新頂入槍管底部，旋開連接螺母,把射擊器前后端分開，按壓裝彈夾，將彈殼退出鏜外，對裝置進行擦拭保養以備再用。
